設備工事の施工管理ポイント｜スリーブ・他工種調整・試験確認って、どういうこと？
この記事の要点
設備工事の施工管理では、スリーブ・インサートの事前確認・他工種との調整・竣工試験の実施が主な確認ポイントです。設備は建築躯体工事と密接に絡み合うため、タイミングを間違えると後から大きな手直しが必要になります。
建築施工管理者は設備工事を「自分には関係ない」と考えず、工程と品質の両面から関わることが求められます。
設備工事の施工管理とは、電気・給排水・空調などの設備を、建築躯体の工程に合わせて事前確認・他工種調整・竣工試験で品質を担保していく管理のことです。
設備工事というと電気・給排水・空調などの専門工事として分業されていますが、実際には建築躯体と切り離せない工事です。
スラブに埋め込むスリーブ（配管の貫通穴）の位置が違えば、コンクリートを打設した後で修正するのは非常に難しくなります。
- ＞ 総合図・施工図の役割と設備工種の調整方法を確認する
- ＞ 施工図と設計図の違いと現場確認の進め方を確認する
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
設備工事の4つの種類
| 設備の種類 | 主な内容 |
|---|---|
| 電気設備 | 幹線・分電盤・コンセント・照明・弱電（通信・火災感知器・防犯） |
| 給排水衛生設備 | 給水管・排水管・衛生器具（便器・洗面台等）・消火設備 |
| 空調換気設備 | 空調機・換気ダクト・排気設備・冷暖房機器 |
| 昇降機設備 | エレベーター・エスカレーター（建築との躯体調整が大きい） |

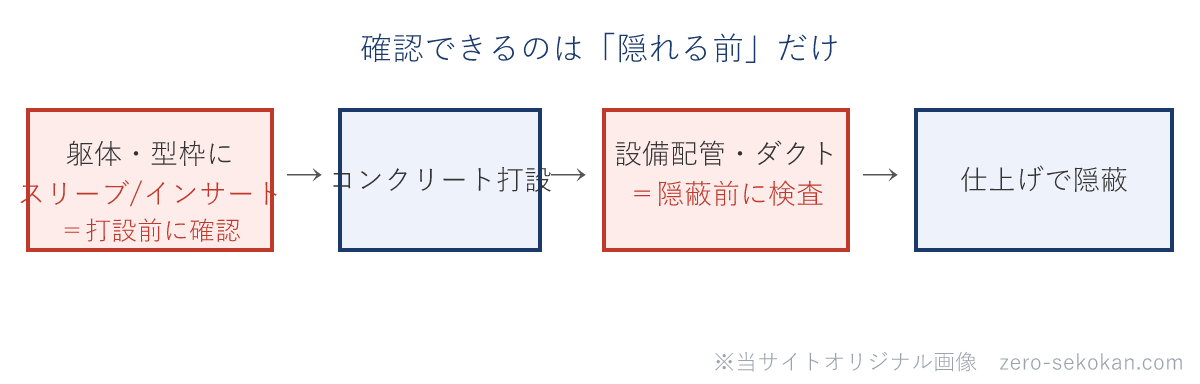

言い換えると、設備工事のほとんどは「建物の壁・床・天井の中に隠れる」ものです。仕上げで隠蔽する前に確認・検査を完了させることが施工管理のポイントになります。
スリーブ・インサートの管理はなぜ重要か
スリーブの確認ポイント
スリーブとは、配管・ダクトを躯体（壁・スラブ・梁）に貫通させるために型枠内に事前に設置する筒状の部材です。コンクリートを打設する前に、正確な位置に固定しておかなければなりません。
- 位置・径の確認：施工図と現場を照合し、位置ずれがないかを確認する。
- 固定状況の確認：スリーブが型枠や鉄筋にしっかり固定されているか、打設時に動かないかを確認する。
- 補強筋の確認：スリーブ周囲に必要な補強筋が配置されているかを確認する（梁貫通は特に注意）。
- 梁貫通の制限：梁にスリーブを設ける場合は位置・径・間隔に制限があるため、設計図通りかを確認する。
インサートの確認ポイント
インサートは吊りボルト・配管吊り金物を固定するためにスラブ型枠内に埋め込む金具です。コンクリート打設前（スラブ型枠組み立て後）に位置と固定状態を確認します。
スリーブは打設後に位置を直すことが非常に困難なため、コンクリート打設前の確認が絶対に外せません。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
他工種との調整の進め方
設備工事と建築工事は同時進行することが多いため、干渉（ぶつかり）や施工順序の問題が生じやすいです。
特に天井裏では、空調ダクト・電気配線・給排水管・消火配管がせまい空間に集中するため、総合図による事前調整が欠かせません。
- 総合図の作成：建築・電気・給排水・空調・消防の配置を重ね合わせた図面で干渉をチェックする。
- 施工順序の調整：先行工事（隠蔽前に完了すべき設備）と後行工事のタイミングを工程表で管理する。
- メカ・エレキの取り合い確認：設備機器（空調機・配電盤等）の搬入ルートと設置スペースを事前に確認する。
竣工試験・試運転での確認事項
設備工事は、工事が完了したら必ず試験・調整を行ってから引渡しをします。建築施工管理者は試験立ち会いと記録確認が必要です。
| 設備の種類 | 主な試験・確認内容 |
|---|---|
| 給排水衛生設備 | 通水試験・満水試験（排水管の漏水確認）・給水圧力試験・衛生器具の動作確認 |
| 電気設備 | 絶縁抵抗試験・接地試験・分電盤の動作確認・照明・コンセントの確認 |
| 空調換気設備 | 風量測定・温度確認・試運転（冷暖房の正常動作確認） |
| 消火設備 | 放水試験・感知器動作試験（消防検査と連動） |
要は、「動かして確認する、漏れがないか確認する、記録を残す」これが試験の基本です。
混同しやすい用語の整理
スリーブ vs 貫通孔（後施工）
スリーブはコンクリート打設前に型枠内に設置する部材で、計画的な貫通孔確保に使います。一方、コンクリート打設後にコア抜き機で穴を開ける後施工の貫通孔は構造耐力への影響が大きく、設計上の検討が必要です。
後施工はスリーブを設置できなかった場合の代替手段で、梁には原則使えません。
インサート vs アンカー
インサートはコンクリート打設前にスラブ型枠内に埋め込む金具で、吊りボルトをねじ込んで使います。アンカー（あと施工アンカー）はコンクリート打設後にドリルで穴を開けて固定する金具です。
どちらも天井材・配管の吊り下げに使いますが、設置タイミングと強度特性が異なります。
理解度チェック
スリーブを設置する目的と、確認すべきタイミングは？
スリーブは配管・ダクトを躯体に貫通させるために事前に設置する筒状の部材。コンクリート打設後では位置の修正が困難なため、打設前（型枠・配筋検査のタイミング）に位置・径・固定状況を確認する。
天井裏での設備干渉を事前に確認するために作成する図面は？
総合図。建築・電気・給排水・空調・消防の各設備配置を重ね合わせた図面で、天井裏などの狭い空間での干渉を事前に確認して施工順序・配置を調整するために使う。
まとめ
- 設備工事は電気・給排水・空調・昇降機に分かれるが、どれも建築躯体工事と密接に連動する。
- スリーブ・インサートはコンクリート打設前の確認が必須。位置・径・補強筋を照合する。
- 天井裏の設備干渉は総合図で事前に調整し、施工順序を工程表で管理する。
- 竣工試験（通水・絶縁抵抗・風量測定等）の立ち会いと記録確認が施工管理者の役割。
＞ 総合図・施工図の役割と設備工種の調整方法を確認する
＞ 自主検査の実施方法と記録の残し方を確認する
＞ 同時使用係数と給水・電気設備の負荷計算を確認する
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- 建築基準法施行令 第129条の2の3～第129条の2の7（建築設備の構造強度・配管設備・換気設備等。配管の貫通措置＝129条の2の4）
- 公共建築工事標準仕様書（機械設備工事編）
- 公共建築工事標準仕様書（電気設備工事編）
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
スリーブを打設後に開けると構造体を傷める
設備工事は他工種との取合いが施工管理の要です。特にスリーブ位置は構造設計者との事前調整が必須で、打設後にコア抜きで開けると鉄筋を切るなど構造体を傷める可能性があります。
各設備業者の施工区画と検査タイミングを、着工時に事前に確認しておきましょう。
