水圧試験って何をどう確認するの？試験圧力はどうやって決まるの？不合格だったときはどうするの？
この記事の要点

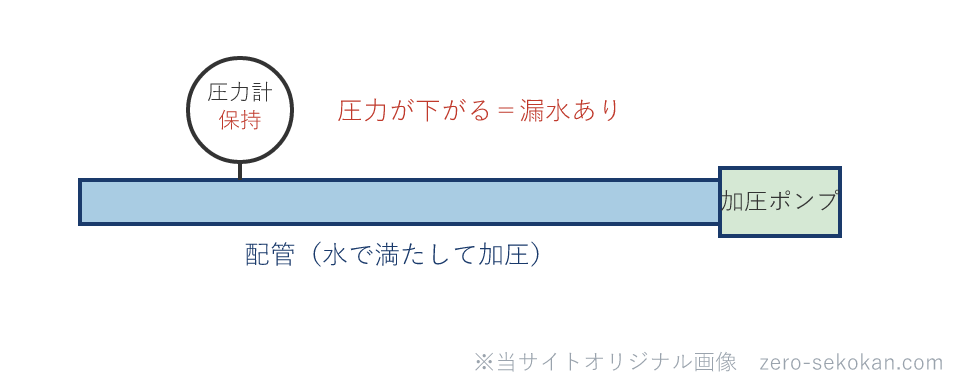

水圧試験とは、配管に規定の圧力をかけて漏水・耐圧性能を確認する試験のことです。給水設備・消火設備など系統ごとに試験圧力と保持時間が定められており、公共建築工事標準仕様書では給水管で試験圧力は最高使用圧力の1.5倍（最小0.75MPa）、保持時間60分などと規定されています。
施工管理では配管隠蔽前のタイミングで立会い確認することが重要です。試験後は圧力計・時計が写った施工写真を記録として残します。試験が不合格だった場合の対応フローも事前に確認しておく必要があります。
水圧試験は設備業者が実施しますが、施工管理者も試験条件と確認フローを理解しておかないと、隠蔽後に漏水が判明したときの対応が後手に回ります。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
水圧試験はなぜ必要なのか
配管工事では施工中に継手の締め忘れ・パッキン不良・溶接欠陥などが発生することがあります。これらは目視では発見しにくいため、圧力をかけて漏水を強制的に顕在化させるのが水圧試験です。
特に重要なのは「配管を壁や床に隠蔽する前」に実施することです。隠蔽後に漏水が判明すると、仕上げ材を撤去して配管にアクセスする必要が生じ、工期と費用の両方に大きなダメージを与えます。
言い換えると、「水圧試験は隠蔽前のラストチャンス」ということです。このタイミングを逃さないよう工程に組み込んでおくことが施工管理の核心です。
給水・消火設備の試験圧力と保持時間
試験条件は系統と設計によって異なりますが、公共建築工事標準仕様書を参考に整理すると以下のとおりです。
| 系統 | 試験圧力の目安 | 保持時間の目安 |
|---|---|---|
| 給水管 | 最高使用圧力の1.5倍（最小0.75 MPa） | 60分間 |
| 消火設備（スプリンクラーなど） | 最高使用圧力（締切圧力）の1.5倍以上（消防法令・設計図書による） | 仕様書による（消防設備士の立会い） |
| 空調冷温水管など | 最高使用圧力の1.5倍（最小0.75 MPa） | 60分間 |
実際の試験圧力は設計図書（仕様書）に記載された値に従うことになります。施工管理者は設計図書の試験条件を事前に確認しておく必要があります。
例えば、給水ポンプの揚程が高い高層建物では最高使用圧力が高くなるため、試験圧力も高く設定されます。低層建物の感覚で試験圧力を設定すると、基準未達になるので注意が必要です。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
施工管理者が確認するポイント
施工管理者として水圧試験の立会い・確認で押さえておくべきポイントは次のとおりです。
試験前の確認
- 試験範囲の確認：試験対象の系統・区画が設計図書と一致しているかを確認する。弁の開閉状態・盲フランジ取付け状況も確認する
- エア抜きの確認：配管内に空気が残っていると圧力が安定しない。試験前に管内のエアが十分に排出されているかを確認する
- 試験機器の確認：圧力計の検定有効期間を確認する。計測値の信頼性に関わるため、期限切れの圧力計を使った試験記録は問題になる
試験中の確認
- 昇圧状況の確認：急激な昇圧は配管に衝撃を与えるため、徐々に圧力を上げているかを確認する
- 写真記録：圧力計・時計・気温計が同時に写るよう撮影する。試験開始時・保持中・試験終了時の3枚が基本。これが後で記録として唯一の証拠になる
- 漏水箇所の巡回：試験圧力保持中に継手・フランジ・溶接部などを目視で巡回して水滴がないかを確認する
試験後の確認
- 試験記録の受領：試験日時・試験圧力・保持時間・結果（合否）・実施者が記載された試験記録書を設備業者から受領する
- 合格後の隠蔽許可：試験合格を確認した後に配管の隠蔽を許可する。合格前に隠蔽させてはならない。
試験が不合格だったときの対応
水圧試験で圧力低下が発生した場合、以下の手順で対応します。
- ① 漏水箇所の特定：圧力を下げて配管全体を目視巡回する。継手・フランジ・溶接部・バルブ周辺を優先的に確認する。水が浸出している箇所、またはぬれている跡がある箇所を特定する
- ② 是正工事の実施：設備業者が漏水箇所を補修する。継手の増し締め・パッキン交換・溶接補修などを行う。是正の内容と日時を記録する
- ③ 再試験の実施：是正後に同じ試験条件（試験圧力・保持時間）で再試験を実施する。再試験も立会い・写真記録が必要
- ④ 報告：不合格の発生・是正内容・再試験結果を監督員（発注者側の担当者）に報告する。報告を怠ると後で隠蔽していたと見なされるリスクがある
言い換えると、「不合格が出ても隠さず報告して再試験すれば問題ない。隠して隠蔽工事を進めることが最大のリスク」ということです。
混同しやすい用語の整理
水圧試験 vs 水張り試験
水圧試験は規定の圧力を加えて配管の耐圧・漏水を確認する試験で、給水・消火設備の加圧配管に対して行う。水張り試験は配管を密閉して満水にし、水位低下（漏水）を確認する試験で、排水管や防水工事の確認に使われる。加圧するかしないかが最大の違い。
試験圧力 vs 常用圧力（最高使用圧力）
常用圧力（最高使用圧力）は実際の使用時にかかる最大の圧力。試験圧力はその1.5倍程度の値で、通常運用より高い圧力をかけることで欠陥を顕在化させる。試験圧力は常用圧力より高い値に設定される。
理解度チェック
給水設備の水圧試験において、公共建築工事標準仕様書が定める試験圧力の基本原則は何か？
最高使用圧力の1.5倍（最小0.75 MPa）の圧力を60分間加え、圧力低下がないことを確認する。実際の試験条件は設計図書に記載された値に従う。試験前にエア抜きを行い、圧力計の検定期限を確認しておく。
水圧試験中に圧力が低下した場合、最初に行うことは何か？
圧力を下げて配管全体を目視巡回し、漏水箇所を特定する。継手・フランジ・溶接部・バルブ周辺を優先的に確認する。漏水箇所を特定できない場合は区画を分割して試験し直す方法もある。特定後は是正工事を行い、再試験を実施する。
水圧試験の写真記録として最低限写すべきものは何か？
圧力計・時計（試験時刻の確認用）・気温計（温度補正の根拠）が同時に写った写真。試験開始時・保持中・試験終了時の3枚が基本。圧力計の読み値と時刻を1枚の写真に収めることで、保持時間と試験圧力を証明できる。
まとめ
- 水圧試験は配管に規定の圧力をかけて漏水・耐圧性能を確認する試験。給水管は最高使用圧力の1.5倍（最小0.75 MPa）・60分間が基本。
- 施工管理者の確認ポイントは、試験前のエア抜き・圧力計検定確認、試験中の写真記録・漏水巡回、試験後の記録受領・合格後の隠蔽許可の3段階。
- 不合格時は漏水箇所特定→是正→再試験→報告の順で対応する。不合格を隠して隠蔽工事を進めることが最大のリスク。
設備工事の施工管理は施工管理の視点でまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・公共建築工事標準仕様書（機械設備工事編）（国土交通省大臣官房官庁営繕部）
・消防法施行規則（スプリンクラー設備の技術基準）
・給水装置の構造及び材質の基準を定める省令
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
立会わないと保持時間の省略を見逃す
水圧試験は「設備業者に任せておけばいい」と思うことがありますが、施工管理者が立会いしないと写真記録が不十分になったり、不合格のまま隠蔽されるリスクがあります。
特に問題になるのが「試験圧力は正しいが保持時間が短い」ケースです。
設備業者が工程に追われて保持時間を省略することがあります。施工管理者が試験開始時刻と終了時刻を記録した写真を確認することで、この種の手抜きを防げます。
