スリーブって何？梁に孔を開けていいの？施工管理では何を確認すればいいの？
この記事の要点
スリーブ（sleeve）は、RC造の梁・スラブに配管・ダクト・ケーブルを通すための孔（貫通孔）をつくるために、コンクリート打設前に型枠内に設置する筒状の部材です。
施工管理では梁貫通スリーブの補強要否の確認（補強なしで設置すると構造上の問題が生じる）と設置位置の総合図との照合が最も重要な確認事項です。スリーブは構造体に直接影響するため、設置責任者を明確にして管理します。
スリーブは「配管を通す孔」のことですが、梁に設ける場合は梁の強度に影響するため、補強設計が伴う重要な工事です。
種類・設置位置の制限・施工管理のポイントを整理しましょう。
スリーブの種類はどうなっているのか
スリーブは材質・用途によって種類が異なります。
| 種類 | 材質・特徴 | 主な用途 |
|---|---|---|
| 鋼製スリーブ（鋼管スリーブ） | スチール製。強度が高く腐食しにくい | 水道・排水・冷温水管等 |
| 塩ビ製スリーブ | 軽量で安価。水に強い | 排水管・電気配管 |
| 紙製スリーブ（ボイド管） | 脱型が容易。スラブ孔あけ用 | スラブ貫通孔（比較的大径） |
梁に設けるスリーブはなぜ補強が必要なのか
梁は荷重を支える構造部材です。梁に孔を開けると、その断面積が減少して耐力が低下します。
ザックリ言えば、「梁を切り欠くことになるため、補強筋でその影響を補う必要がある」ということです。
梁貫通スリーブには以下の制限と補強ルールがあります（JASS 5・公共建築工事標準仕様書）。
- 孔径の制限：梁成（梁の高さ）の1/3以下（一般的な目安）。これを超える場合は構造設計者の確認が必要

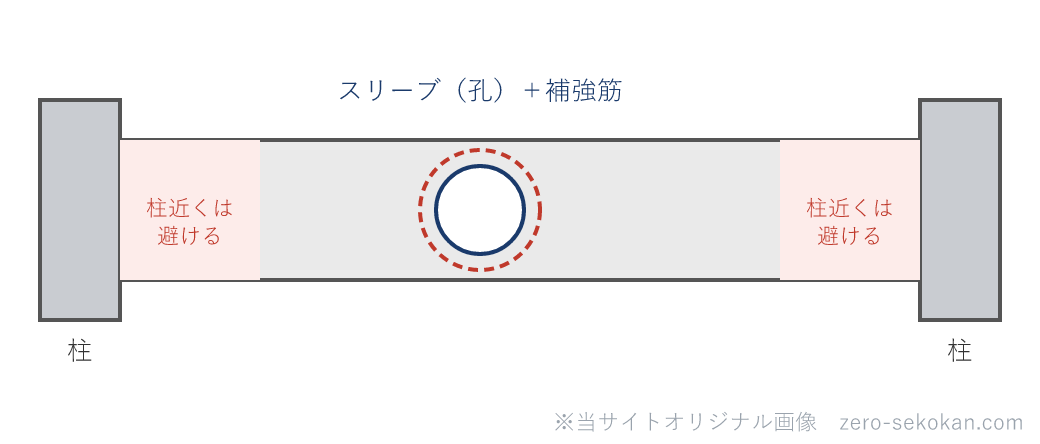

- 設置位置の制限：梁端部（柱から梁成分の距離以内）への設置は避ける。梁中央付近が原則
- 間隔の制限：複数のスリーブを設ける場合、スリーブ外径の3倍以上（JASS 5）の間隔を確保する
- 補強筋の設置：スリーブ周囲に補強筋（あばら筋・斜め筋等）を設置する。補強筋の仕様は構造図による
施工管理での確認責任は誰にあるのか
ここは混乱しやすいところですね。スリーブの設置は各設備業者（電気・衛生・空調）が行いますが、構造体への影響があるため施工管理者（元請）が確認責任を持ちます。
- 設備業者の責任：自社担当の設備図書に基づいてスリーブを設置する
- 施工管理者（元請）の確認責任：設置されたスリーブの位置・サイズ・補強筋の有無が構造図・施工計画書の内容と一致しているか確認する
- 設計者・監理者の確認：梁貫通スリーブは構造計算に影響するため、設計図書に記載のない位置へのスリーブ設置は設計者の確認・承認が必要
打設前の確認はどう行うのか
スリーブもインサートと同様、コンクリート打設後は変更できません。打設前の確認が最重要です。
- 総合図との照合：総合図で確認・調整されたスリーブの位置・サイズと、実際に設置されているスリーブが一致しているか確認する
- 補強筋の確認：梁貫通スリーブ周囲の補強筋が配筋確認の一環として設置されているか確認する。補強筋がないまま打設するとスリーブ周囲のコンクリートにひび割れが生じやすくなる
- スリーブ固定の確認：スリーブが型枠・鉄筋に確実に固定されているか確認する。固定が不十分だとコンクリート打設時の振動・側圧でスリーブが移動する
- 工事写真の記録：スリーブ設置状況・補強筋設置状況を打設前に写真記録する
例えば、梁に「設計外の大径スリーブ」が設備業者の判断で設置されていた場合、構造計算の範囲を超えており構造安全性に影響します。
設計外のスリーブが必要になった場合は、必ず構造設計者に相談して補強設計を行ってから設置するわけです。
混同しやすい用語の整理
スリーブ vs インサート
スリーブはコンクリート打設前に設置して、配管・ケーブルを通すための貫通孔をつくる筒状部材。インサートは設備機器を吊り下げるための雌ネジ付き金具。スリーブは「孔を作る」、インサートは「吊り下げる点」を作る。
梁貫通スリーブ vs スラブ貫通スリーブ
梁貫通スリーブは構造部材（梁）に孔を開けるため補強設計が必要。スラブ貫通スリーブはスラブに孔を開けるもので、梁より制限が少ないが位置・サイズに制限がある。どちらも総合図での確認が必要。
一問一答
梁貫通スリーブの孔径の目安（一般的な制限）は何か？
梁成（梁の高さ）の1/3以下が一般的な目安（JASS 5）。これを超える場合は構造設計者の確認・補強設計が必要。
梁貫通スリーブで補強筋を設置しないとどのような問題が起きるか？
スリーブ周囲のコンクリートにひび割れが生じやすくなる。また梁の断面欠損が補強されないため、設計通りの耐力が確保できなくなる場合がある。
同一梁に複数のスリーブを設ける場合の間隔の目安は何か？
スリーブ外径の3倍以上の間隔を確保する（JASS 5）。間隔不足は梁の強度低下につながるため、総合図の段階で確認する。
梁に設計外の大径スリーブが必要になった場合、誰の承認が必要か？
構造設計者。梁貫通スリーブは構造計算に影響するため、設計外のスリーブは構造設計者の確認・補強設計の承認を得てから設置する。
スリーブ設置確認で打設前写真が必須な理由は何か？
コンクリート打設後はスリーブ周囲の補強筋設置状況が見えなくなるため。打設前の写真が補強筋設置の品質証明になる。
まとめ
- スリーブはRC造の梁・スラブに配管を通すための貫通孔をつくる筒状部材。打設前に設置して打設後は変更できない。インサートとは目的が異なる。
- 梁貫通スリーブは構造部材に孔を開けるため補強設計が必要。孔径は梁成の1/3以下が目安。
- 設置確認の責任は設備業者ではなく元請の施工管理者にある。設計外のスリーブは構造設計者の承認が必要。
- 打設前の確認は「総合図との照合」「補強筋の設置確認」「固定状態確認」の3点。施工写真は必須。
＞ 総合図と施工図の違いとは？を確認する
＞ 設備工事の施工管理とは？を確認する
設備工事の施工管理は施工管理の視点でまとめています。
参考資料
・JASS 5 鉄筋コンクリート工事（日本建築学会）梁貫通孔の規定
・国土交通省「公共建築工事標準仕様書（建築工事編）令和4年版」
※ この記事の法令確認日：2026年5月
管理人からのコメント
スリーブで施工管理上最も注意が必要なのが「設備業者が勝手に梁に大径スリーブを設置してしまう」ことです。
設備業者は「配管を通さなければならない」という立場で動くため、構造的な影響を判断せずに設置してしまうことがあります。着工時に「梁スリーブは元請の事前確認なしに設置禁止」というルールを明文化しておくことが重要です。
もう一つはスリーブ間の間隔管理です。
JASS 5では「スリーブ外径の3倍以上の間隔」が目安ですが、設備業者が「まあこれくらいでいいだろう」と詰めて設置しがちです。間隔不足は梁の強度低下につながるため、総合図の段階で間隔を確認しておくことが重要です。
