「A種・B種・C種・D種って何が違うの？どの数値を覚えればいいの？」
この記事の要点
接地工事とは、電気機器の漏電電流を大地に逃がして感電・火災を防ぐ工事で、使用電圧に応じてA種〜D種に分かれます。
最も基本的なD種接地（100Ω以下）は300V以下の低圧機器に適用され、一般の建物で最も多く出てきます。C種接地（10Ω以下）は300Vを超える低圧機器に適用されます。
地絡時に0.5秒以内に自動的に電路を遮断する装置（漏電遮断器など）を施設した場合は、C種・D種ともに接地抵抗値を500Ω以下に緩和できます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
接地工事の目的
電気設備の外箱・金属管・鉄骨などが漏電したとき、電流を大地に逃がして感電・火災を防ぐのが接地（アース）の目的です。
施工管理の現場では「アース工事」とも呼ばれます。電気設備の種別や使用電圧ごとに接地の種類が定められており、電気設備技術基準・解釈に基づいて施工します。

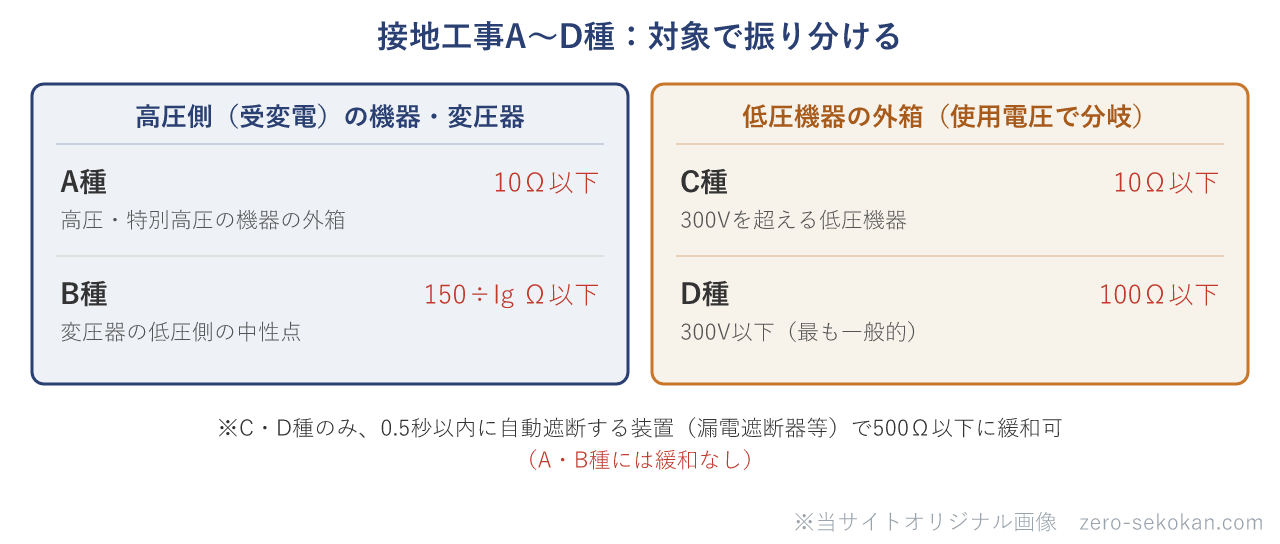

A種〜D種の違いと接地抵抗値
4種類の接地工事を使用電圧の高い順に並べると、A種が最も厳しい基準になります。
| 種別 | 適用対象 | 接地抵抗値 |
|---|---|---|
| A種接地工事 | 高圧・特別高圧の機器の外箱、高圧側と低圧側が混触した際の保護 | 10Ω以下 |
| B種接地工事 | 変圧器の低圧側中性点（高低圧混触時の低圧側電圧抑制） | 150/Ig（Ω）以下※ |
| C種接地工事 | 300Vを超える低圧機器の外箱・金属管 | 10Ω以下（0.5秒以内遮断で500Ω以下） |
| D種接地工事 | 300V以下の低圧機器の外箱・金属管 | 100Ω以下（0.5秒以内遮断で500Ω以下） |
※B種の「Ig」は変圧器高圧側電路の1線地絡電流（アンペア）。Igが小さいほど（地絡電流が少ないほど）接地抵抗の許容値が大きくなります。
言い換えると、「電圧が高いほど、より低い接地抵抗（大地への逃げ道を広く）が必要」という関係です。
D種接地工事が現場で一番よく出てくる理由
一般の建物で使う電気機器のほとんどは100V・200V（いずれも300V以下の低圧）なので、外箱への接地はD種が基本になります。
例えば、コンセント・照明器具・エアコン・動力盤の外箱、電気温水器・洗濯機・冷蔵庫を接続するアース端子などがD種接地の対象です。施工管理の現場では、電気工事業者が行う接地工事が正しく施工されているか確認する場面が多いです。
接地抵抗値の確認は接地抵抗計（アーステスター）で測定します。100Ω以下であることを竣工検査前に確認します。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
C種接地工事との違いはどこか
300Vを超える低圧機器（例：三相440Vのモーターや溶接機）の外箱には、D種ではなくC種接地が必要です。
C種とD種の接地抵抗値は「10Ω vs 100Ω」という10倍の差があります。なぜかというと、電圧が高いほど漏電したときの危険度が増すため、より低い抵抗で確実に大地に電流を逃がす必要があるためです。
ここは試験でもよく問われる区別ですね。「300V以下ならD種、300V超ならC種、どちらも基本は10Ω/100Ω、漏電遮断器があれば500Ω」と覚えると整理しやすいです。
漏電遮断器による500Ω緩和条件
C種とD種の接地工事では、地絡を生じたときに0.5秒以内に自動的に電路を遮断する装置（漏電遮断器など）を施設した場合に限り、接地抵抗値を500Ω以下に緩和できます（電気設備技術基準の解釈 第17条）。
この緩和条件を使えるのはC種・D種だけです。A種・B種には適用できないことに注意しましょう。
例えば、集合住宅のコンセント回路に漏電遮断器（地絡時に0.5秒以内に遮断）を設置している場合、D種接地抵抗は100Ω以下の基準を満たさなくても、500Ω以下ならOKとなります。とはいえ施工上は100Ω以下を目指すのが現場の通例です。
A種接地工事とB種接地工事は何が違うか
AとBは一般の建物ではあまり見かけませんが、受変電設備がある中規模以上のビルや工場では必須の知識です。
A種接地工事は、高圧・特別高圧の電気機器（高圧受電盤のキュービクル外箱など）に施します。接地抵抗値は10Ω以下です。
B種接地工事は、変圧器の低圧側中性点に施します。高圧と低圧が混触したとき低圧側の電圧が異常に上がるのを防ぐための接地です。
接地抵抗値は「150÷Ig」で計算するため、一線地絡電流（Ig）の値によって変わります。
要は、A種は「高圧機器の外箱を安全に接地する」、B種は「高低圧が混触したときの過電圧を防ぐ」という目的の違いがある、ということです。
混同しやすい用語の整理
A種の「10Ω」とC種の「10Ω」
数値は同じ10Ω以下だが目的が違う。A種は高圧機器の外箱接地。
C種は300V超の低圧機器外箱接地。混同しないよう「A種＝高圧機器外箱」と覚える。
B種接地の「150/Ig」
Ig（1線地絡電流）が2Aなら150/2＝75Ω以下。Igが5Aなら30Ω以下。
地絡電流が大きいほど要求抵抗値が厳しくなる。
理解度チェック
300V以下の低圧機器の外箱に施す接地工事の種別と接地抵抗値はいくらか。
D種接地工事、100Ω以下。地絡時に0.5秒以内に自動遮断する装置（漏電遮断器など）を施設した場合は500Ω以下に緩和できる。
300Vを超える低圧機器に施す接地工事の種別と接地抵抗値はいくらか。
C種接地工事、10Ω以下。0.5秒以内に遮断する装置の施設で500Ω以下に緩和可。
500Ωへの緩和が適用できる接地工事の種別はどれか。
C種とD種のみ。A種・B種には緩和規定は適用されない。
B種接地工事の接地抵抗値はどのように算出するのか。
150÷Ig（Ω）以下。Igは変圧器高圧側電路の1線地絡電流（A）。電流が大きいほど要求される抵抗値が低くなる。
まとめ
- 接地工事はA種〜D種の4種類。使用電圧が高いほど厳しい基準が適用される。
- A種（10Ω以下）：高圧・特別高圧機器の外箱。
- B種（150/Ig Ω以下）：変圧器低圧側中性点。高低圧混触時の過電圧防止。
- C種（10Ω以下）：300V超の低圧機器外箱。漏電遮断器設置で500Ω以下に緩和可。
- D種（100Ω以下）：300V以下の低圧機器外箱。一般建物で最もよく使われる。漏電遮断器設置で500Ω以下に緩和可。
- 500Ω緩和の条件：地絡時に0.5秒以内に自動遮断する装置（漏電遮断器など）を施設すること（電技解釈第17条・C種とD種のみ適用）。
設備工事の施工管理は施工管理の視点でまとめています。
＞ 低圧電路の絶縁抵抗試験と0.1MΩの根拠を確認する
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
この用語が問われた過去問
参考資料
- 電気設備の技術基準の解釈（経済産業省）第17条（接地工事の種類及び接地抵抗値）
- 内線規程（JEAC 8001）一般社団法人日本電気協会
- 公共建築工事標準仕様書（電気設備工事編）国土交通省
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
施工管理の学科試験で出やすいのは「D種接地工事の抵抗値は100Ω以下」「地絡時に0.5秒以内に遮断する装置（漏電遮断器など）を施設すれば500Ω以下でよい」「300Vを超えたらC種（10Ω以下）」の3点です。AとBは受変電設備の文脈で出てくるため、「A種・B種は高圧側の話」と覚えておくと区別しやすいです。
B種の計算式（150/Ig）は出題されることもあるので、式の意味（Igが小さいほど許容値が大きくなる）を押さえておきましょう。
