インサートとは何か：種類・施工手順と設備施工管理の確認ポイント
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
インサートって何？コンクリート打設のどのタイミングで何をするの？
この記事の要点
インサートとは、RC造や鉄骨造の天井・床スラブにあらかじめ埋め込み、配管・ダクト・照明器具などをあと施工で吊り下げるための雌ネジ付きの金具のことです。
施工管理ではコンクリート打設前のインサート位置確認（総合図との照合）と、各業者のインサートが干渉していないかの確認が主なチェックポイントになります。
インサートはコンクリートに埋め込んでしまうと後から動かせません。打設前の確認が唯一のチェックタイミングです。

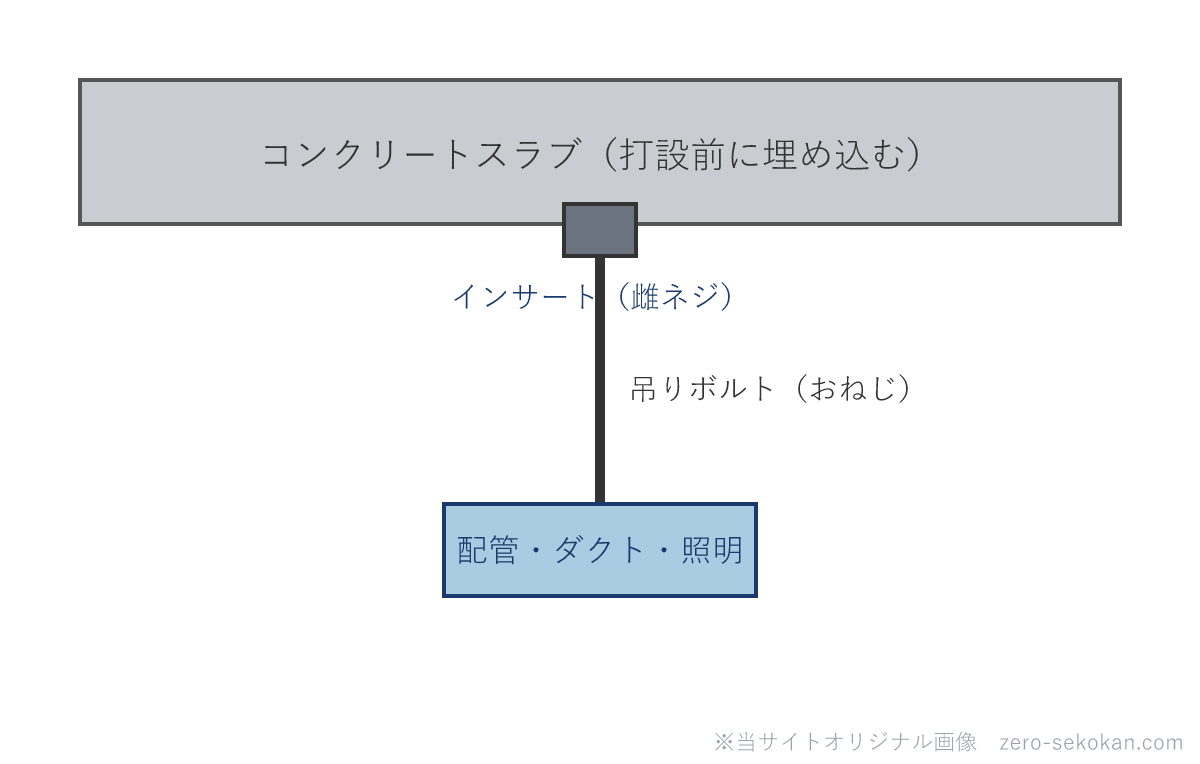

簡単に言えば、コンクリートを流す前にナット（雌ネジ）を仕込んでおき、固まった後にそこへボルトをねじ込んで設備をぶら下げる仕組みです。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
インサートの種類と材質の使い分け
インサートは材質・形状・用途によっていくつかの種類があります。
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 鋳鉄製・鋼製インサート | 強度が高く重量物の吊り下げに向く | 重量のある空調機器・大型ダクト |
| 樹脂製インサート | 軽量で錆びない。強度は金属製より低い | 電灯・軽量設備機器 |
| 型枠インサート | 型枠に固定して打設するタイプ | スラブ天端・梁底面 |
言い換えると、「重いものを吊るには金属製、軽いものなら樹脂製も選択肢」という使い分けです。
設計図書（電気図・衛生図・空調図）でインサートの種類・サイズ・荷重が指定されているため、設計図書の指定に従って使い分けます。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
インサートはいつ設置するのか
インサートの設置タイミングはコンクリートの打設方法によって異なります。
- スラブ型枠に設置する場合：コンクリート打設前に型枠にインサートを固定する。型枠の正しい位置に釘等で固定してから打設する
- デッキプレートに設置する場合：鉄骨造のデッキプレート上にコンクリートを打設する場合は、打設前にデッキプレートにインサートを溶接または固定する
重要なのは「打設前が唯一のチェックタイミング」という点です。
コンクリートが固まった後にインサートの位置が違うことに気づいても、後からの修正はハンマードリルで孔を開けるアンカー工事になります。事前確認を怠ると大幅なやり直しにつながります。
施工管理で確認すべきポイント
打設前の確認
- 総合図との照合：総合図（各設備の位置を調整した図面）と、現場に設置されたインサートの位置が一致しているか確認する。インサートが抜け落ちていたり総合図の位置と違う場合は是正させる
- 各業者間の干渉確認：建築・電気・衛生・空調の各業者が設置したインサートが互いに干渉していないか確認する。同一位置に複数のインサートが重なるとどちらかが使えなくなる
- 荷重に合った種類の確認：設計図書で指定されたインサートの種類（鋳鉄・樹脂等）・サイズが実際に設置されているか確認する
- 工事写真の記録：インサートの設置状況を打設前に写真記録する。打設後はコンクリートで隠れる
打設後の確認
- インサートの露出確認：打設後にインサートが天井面・床面から正しく露出しているか確認する。埋まりすぎていた場合はコア削孔が必要になる
- ネジ山の確認：インサートのネジ部分にコンクリートが詰まっていないか確認する。詰まっている場合はタップで復元する
例えば、電気業者が照明用インサートを設置したが、その隣に衛生業者の配管用インサートが重なっていた場合、どちらかを移動させないといけません。
この確認を怠ると打設後に「照明器具をつけようとしたらインサートがない」という事態になります。
混同しやすい用語の整理
インサート vs アンカーボルト
インサートはコンクリート打設前に型枠・デッキに固定して埋め込む雌ネジ金具（設備吊り下げ用）。アンカーボルトはコンクリート打設後に後施工で孔を開けて打ち込む固定金具。打設前か後かで区別する。
インサート vs スリーブ
インサートは設備機器を吊り下げるための雌ネジ金具。スリーブは配管・ケーブルを貫通させるためにコンクリートに埋め込む筒状の孔あけ用部材。どちらもコンクリート打設前に設置するが目的が異なる。
理解度チェック
インサートの設置確認はいつ行う必要があるのか？
コンクリート打設前。打設後はコンクリートで埋まって位置の変更ができないため、打設前が唯一のチェックタイミング。
複数の設備業者のインサートが同一位置に重なっていた場合、どう対応するか？
総合図に基づいて位置を調整し、いずれかのインサートを移動させる。移動後に再度総合図と照合して干渉がないことを確認する。
インサートの種類（鋳鉄製・樹脂製等）はどう選定するのか？
設計図書（電気図・衛生図・空調図）の指定に従う。吊り下げる設備の荷重に応じて金属製・樹脂製を区別する。設計図書に指定がない場合は設計者に確認する。
打設後にインサートのネジ部分にコンクリートが詰まっていた場合の対応は？
タップでネジ山を復元する。詰まりが激しくネジ山の復元が困難な場合は設計者・監理者に報告して対応方法を協議する。
インサートとスリーブの違いは何か？
インサートは設備機器を吊り下げるための雌ネジ付き金具。スリーブは配管・ケーブルを貫通させるための孔あけ用筒状部材。どちらもコンクリート打設前に設置するが目的が異なる。
まとめ
- インサートはRC造・鉄骨造のスラブに埋め込む設備吊り下げ用の雌ネジ金具。コンクリート打設前に設置して打設後は変更できない。
- 種類は荷重に応じて鋳鉄製・樹脂製等を選定する。設計図書の指定に従う。
- 施工管理の確認は打設前に「総合図との照合」「各業者間の干渉確認」「種類・荷重の適合確認」の3点。打設前写真記録は必須。スリーブとの位置干渉も事前に確認する。
- 各業者が総合図完成前に先行設置しないよう、着工時にルールを徹底する。
＞ 総合図と施工図の違いとは？を確認する
＞ 設備工事の施工管理とは？を確認する
設備工事の施工管理は施工管理の視点でまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・国土交通省「公共建築工事標準仕様書（建築工事編）令和4年版」
・各設備業者の設計図書・総合図
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
総合図が固まる前に各業者が先行設置するのが一番危ない
インサートで一番多いトラブルが「総合図が完成する前に各業者が先にインサートを設置してしまう」問題です。
業者ごとに設置してから総合図で調整しようとすると、その時点ですでに重なりが発生しています。総合図で位置を確認・調整した後にインサートを設置させるというルールを着工時に各業者へ徹底することが基本です。
もう一つは樹脂製インサートへの重量物の吊り下げです。
樹脂製は軽量物向けなのに、工事途中で「これにも吊れるだろう」と重い設備機器を取り付けようとして落下事故につながることがあります。荷重に応じたインサートの選定は設計図書の指定通りに行うことが必須です。
