防火ダンパー（FD）とは？温度ヒューズ溶断温度・防煙ダンパーとの違い・設置位置の施工管理確認ポイント
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
「防火ダンパーって何℃で閉まるの？防煙ダンパーとの違いは？
どこに設置しないといけないの？」
この記事の要点
防火ダンパー（FD）とは、空調・換気ダクトが防火区画を貫通する箇所に設置する、火災時の延焼防止装置のことです。施工管理では次の3点が重要です。
- 温度ヒューズの溶断温度：一般の防火ダンパーは72℃で溶断して閉鎖する。厨房排気等の高温部位には120℃用を使用する。
- 設置義務箇所：防火区画（建基令112条に基づく区画）をダクトが貫通する場合に設置義務がある。設置漏れは防火区画の性能を無効にする。
- 点検口の確保：ダンパー本体の保守点検のために、天井に点検口（点検口の設置義務）が必要。天井を閉じる前に設置位置を確認する。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
防火ダンパーが必要な理由

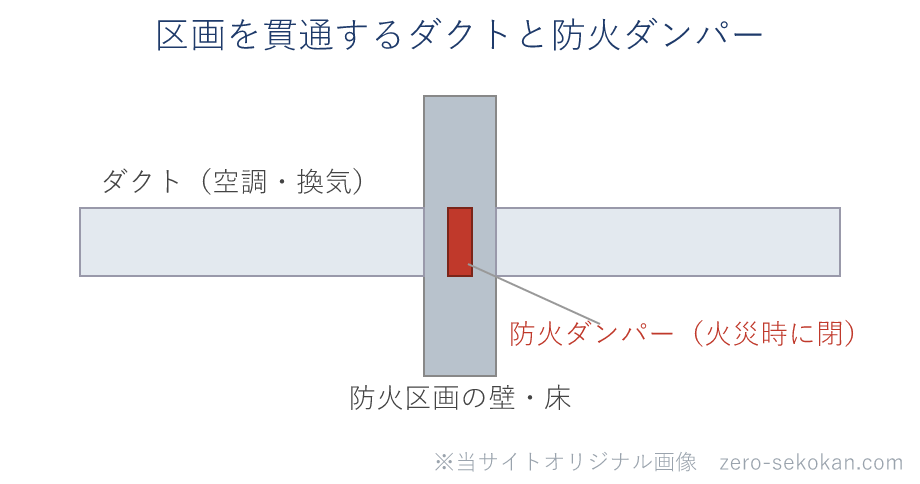

空調・換気ダクトは建物の天井・壁を貫通して各部屋を結んでいます。防火区画（火災時に火・煙の延焼を防ぐための区画壁・床）をダクトが貫通すると、火災時にダクトが「延焼の通路」になってしまいます。
防火ダンパー（FD）は、火災の熱でヒューズが溶断するとダクト内の羽根（ダンパー板）が閉鎖し、火の延焼路をふさぐ装置です。言い換えると「ダクトの中の防火扉」ですね。
設置根拠は建築基準法施行令第112条（防火区画の規定）と、これに基づく国土交通省告示です。
防火ダンパーの種類と溶断温度
| 種類 | 略称 | 閉鎖の仕組み | 溶断温度・動作温度 | 主な設置場所 |
|---|---|---|---|---|
| 防火ダンパー | FD | 温度ヒューズが溶断すると羽根が閉鎖する | 72℃（一般）、120℃（高温部位） | 一般の空調・換気ダクトの防火区画貫通部 |
| 防煙ダンパー | SD | 煙感知器の信号を受けて電動で閉鎖する | 煙感知器連動（温度による動作なし） | 排煙区画のダクト貫通部 |
| 防火防煙ダンパー | SFD | 温度ヒューズ溶断または煙感知器信号で閉鎖 | 72℃または煙感知器連動 | 防火区画かつ防煙区画を兼ねる貫通部 |
厨房排気ダクトは調理時に排気温度が72℃を超えることがあるため、72℃用の温度ヒューズでは火災でなくても誤作動してしまいます。そのため厨房排気専用のダクトには120℃用の防火ダンパーを使用します。
設計図書に溶断温度の指定があるので、施工管理で取り違えがないか確認すべきでしょう。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
設置が必要な箇所
防火ダンパーの設置が義務付けられるのは、次の区画をダクトが貫通する場合です（建基令112条）。
- 面積区画（一定面積ごとの区画）をダクトが貫通する箇所
- 竪穴区画（階段・エレベーター等の縦方向の区画）をダクトが貫通する箇所
- 異種用途区画をダクトが貫通する箇所
施工管理では、設計図書（建築図・設備図）の防火区画図とダクトルートを照合し、貫通箇所に全てダンパーが設置されているかを確認します。設置漏れが1箇所あるだけで、その防火区画の性能は失われます。
各貫通箇所を設計図書と照合して確認するのが基本です。
施工管理の確認ポイント
防火ダンパーの施工管理では、次の点を天井を閉じる前に確認します。
- 種類の確認：設計図書で指定された種類（FD・SD・SFD）・溶断温度が正しいか。特に厨房排気は72℃でなく120℃指定が多い。
- 設置位置：防火区画の壁・床に密着した位置に設置されているか。ダクトが壁から離れた位置にダンパーが付いていると「区画貫通部にある」とは言えない。
- 羽根の開閉動作確認：手動でダンパーを開閉操作して、羽根が正常に動くことを確認する（溶断前の試験）。
- 点検口の設置：ダンパー本体の直近に天井点検口が設置されているか。点検口がないと定期点検ができず、建築基準法第12条の定期検査でも指摘対象になる。
- 温度ヒューズの取付状態：ヒューズが正しく取り付けられているか（施工中に脱落している場合がある）。
混同しやすい用語の整理
防火ダンパー（FD） vs 防火区画貫通部の耐火充填
FDはダクト（空洞の管）が区画を貫通する場合の対応で、ダンパーで空気の流れを遮断します。
耐火充填は電線管・給排水管（中身が詰まった管）が区画を貫通する場合の対応で、すき間を耐火材で充填します。貫通物の種類によって対応が異なります。
理解度チェック
一般の空調・換気ダクトに設置する防火ダンパー（FD）の温度ヒューズの溶断温度はいくらか。
72℃。ただし厨房排気等の高温部位には120℃用を使用する。
厨房の排気ダクトに72℃用でなく120℃用の防火ダンパーを使う理由は何か。
厨房排気は調理時に排気温度が72℃を超えることがあり、72℃用では火災でなくても温度ヒューズが溶断して誤作動するため。
防火ダンパーの近傍に天井点検口を設置しなければならない理由は何か。
建築基準法第12条の定期検査（建築設備検査）でダンパーの動作確認が必要で、点検口がないとダンパーに近づいて確認・操作ができないため。
防煙ダンパー（SD）と防火ダンパー（FD）の動作の違いは何か。
FDは温度ヒューズの溶断（72℃等）で機械的に閉鎖し電源不要。SDは煙感知器の信号で電動閉鎖し、電源・制御配線が必要。
まとめ
- FD（防火ダンパー）：温度ヒューズ72℃（厨房排気は120℃）で溶断閉鎖。防火区画貫通ダクトに設置義務。
- SD（防煙ダンパー）：煙感知器連動で電動閉鎖。SFDは両機能を持つ。
- 設置漏れは防火区画の性能を無効にする。設計図書と照合して全貫通箇所を確認する。
- 点検口：ダンパー近傍に必ず設置（竣工後の定期点検に必要）。天井を閉じる前に確認。
- 施工管理確認のタイミング：天井下地施工前に設置位置・種類・点検口を全確認。施工写真を必ず記録する。
設備工事の施工管理は施工管理の視点でまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
- 建築基準法施行令 第112条（防火区画）
- 国土交通省告示（防火区画に用いるダクト貫通部の基準）
- 公共建築工事標準仕様書（機械設備工事編）国土交通省
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
点検口は天井を閉じる前に位置を確保する
防火ダンパーで最も多いトラブルは「設置後の点検口が確保されていない」ことです。天井を張ってから「ダンパーのそばに点検口がない」と発覚すると、天井を開口するのか点検口を追加設置するのかという工事が必要になります。
また、竣工後は建築基準法第12条の定期検査（建築設備の検査・年1回）でダンパーの動作確認が求められます（消防法の点検とは別制度）。点検口の位置はダンパーの真下・または真横が理想で、設備施工図に点検口の位置を明記して他工種と調整しておくことが重要です。
設計担当者・設備業者・内装業者の三者間で「点検口のとりまとめ」を誰が行うか着工前に決めておきましょう。
