総合図と施工図ってどう違うの？
この記事の要点
施工図は各工種（建築・設備・電気等）が施工するために設計図をもとに詳細化した図面です。
総合図は、建築の平面図・天井伏図などをベースに設備・電気の器具やルートを重ね合わせ、工種間の干渉（ぶつかり）を着工前に調整するための図面です。総合図で取り合いを確定してから、各工種が詳細な施工図を展開していきます。特に天井内の設備配管・ダクト・構造体の干渉チェックに使われます。
総合図は建築・設備・電気を1枚に重ねて干渉を調整する図面、施工図は各工種が自分の工事を詳細化した図面のことです。
建築工事では建築・設備（空調・衛生）・電気の複数工種が、同じ天井内などの狭い空間に施工されます。
各工種が別々に納まりを決めると、天井内でダクトと配管がぶつかるなどの干渉が発生します。これを着工前に防ぐのが総合図の役割です。
- ＞ 施工図と設計図の違いを整理する
- ＞ 施工計画書とは何かを整理する
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
施工図とは
施工図とは、設計図（設計者が作成）をもとに、施工者（ゼネコン・専門工事業者）が実際の施工に必要な詳細寸法・納まりを記載した図面です。
各工種が自工種の施工図を作成します。
- 建築施工図：躯体・仕上げ・開口部の詳細
- 設備施工図：空調・給排水・衛生配管の詳細
- 電気施工図：電気配線・盤・照明の詳細
例えば、設備業者はダクトルート、電気業者はケーブルラックの納まりを、それぞれ自分の都合で決めようとします。
ここが問題の出発点になります。各工種がバラバラに位置を決めると、同じ天井内で「ぶつかっている」という事態が起きます。だからこそ、各工種が詳細施工図を本格展開する前に、総合図で位置を調整しておきます。
総合図とは
総合図（そうごうず）とは、建築の平面図・天井伏図などをベースに、設備・電気の器具やダクト・配管ルートを重ね合わせ、工種間の干渉・取り合いを着工前に調整するための図面です。
「コーディネーション図」とも呼ばれます。言い換えると、「全工種の納まりを1枚に重ねて、ぶつかりがないかを先にチェックするための図面」ということです。
主な確認内容です。
- 天井内でのダクト・配管・電気ケーブルラック等の干渉（ぶつかり）確認
- スリーブ（貫通孔）の位置が構造体と干渉しないか確認
- 各工種の仕上がり寸法が納まるか確認
例えば、天井内の懐（ふところ）が500mmしかないのに、ダクト300mm・配管150mm・ケーブルラック100mmを重ねると550mmになってしまう、というような問題をこの段階で発見します。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
総合図と施工図はどう違うか
| 項目 | 施工図 | 総合図 |
|---|---|---|
| 作成者 | 各工種の施工業者 | 元請（ゼネコン等）が統合・作成 |
| 目的 | 各工種の施工詳細を表す | 工種間の干渉・取り合いを確認する |
| 内容 | 寸法・材料・納まり | 複数工種を重ね合わせた干渉チェック |
| 作成時期 | 総合図で位置を確定した後に展開 | 各工種が詳細施工図を展開する前（その階の施工開始前まで） |

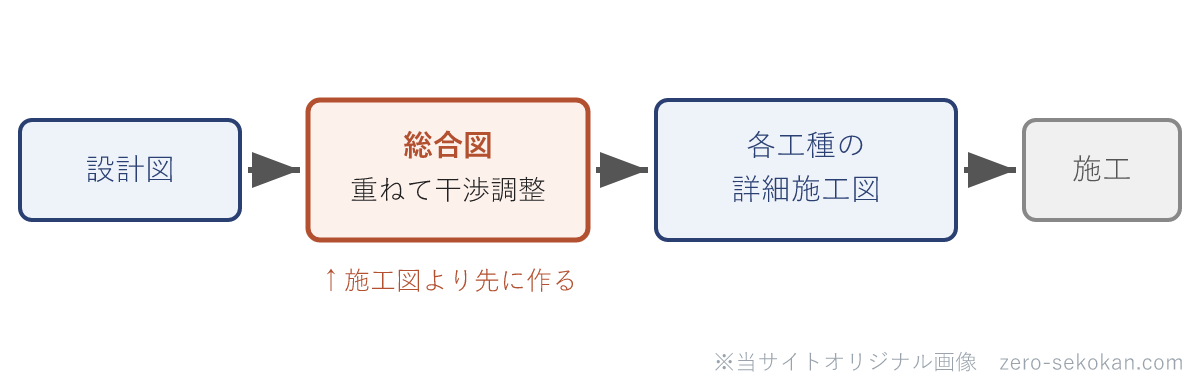

ここは混乱しやすいところですね。総合図は各工種の施工図を「揃えてから重ねる」のではなく、施工図を展開する前に取り合いを決める基礎となる図面です。
総合図が先、各工種の詳細施工図が後、という順番をしっかり押さえておきましょう。総合図で決めた位置をもとに、設備のスリーブ位置などをコンクリート打設前に確定させるためです。
干渉問題を防ぐ確認ポイント
- 総合図の作成タイミング：各工種の施工図が揃い次第、施工前に総合図を作成し干渉確認を行う。
- スリーブ位置の確認：コンクリート打設前にスリーブ位置が各工種と干渉しないか確認する。
- 天井懐（ふところ）の確認：天井内にダクト・配管・ケーブルラックが収まる空間があるか確認する。
- 干渉発生時の協議：干渉が見つかった場合は各工種と協議し、どちらが逃げるか（ルート変更するのか）を決定する。
混同しやすい用語の整理
総合図 vs 施工図
施工図は各工種が個別に作成する詳細図。総合図は建築の基本図に各工種を重ね合わせた干渉チェック用の図面です。
総合図で位置を決めてから、各工種が詳細施工図を展開します。
設計図 vs 施工図
設計図は設計事務所が作成する意匠・構造・設備の計画図。施工図はそれをもとに施工者が実際の施工用に詳細化した図面です。
詳しくは施工図と設計図の違いを参照してください。
理解度チェック
総合図を作成する目的は？
複数工種（建築・設備・電気等）の施工図を重ね合わせ、工種間の干渉（ぶつかり）・取り合いを事前に確認するため。
総合図は何をもとに作成されるか？
建築の平面図・天井伏図などをベースに、設備・電気の器具やルートを重ね合わせて作成する。各工種の詳細施工図が揃うのを待つわけではない。
まとめ
- 施工図は各工種が施工するために設計図を詳細化した図面。
- 総合図は建築の基本図に設備・電気を重ねて干渉・取り合いを確認する図面で、各工種が詳細施工図を展開する前に作る。
- 天井内のダクト・配管・ケーブルラックの干渉チェックが主な用途。
- 施工前に総合図を作成し、干渉を解消してから工事に入ることが重要。
＞ 施工図と設計図の違いを確認する
＞ 施工計画書とは何かを確認する
施工管理の基本は施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- 公共建築工事標準仕様書（建築工事編）1.2.4（施工図）
- 総合図作成事例集（日本建築士会連合会）
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
総合図は施工図が揃うのを待たず、早期に作るほど効く
総合図は設備・建築・構造の取り合いを調整するため、各工種を重ね合わせた図面です。施工図が出そろってから作るのでは遅く、梁と配管のクリアランス不足などは打設前に見つけてこそ意味があります。
確認結果は関係業者全員と共有し、変更内容を全図面に反映しておきましょう。
