自動火災報知設備の感知器とは？種類・取付位置・使い分けと施工管理の確認ポイント
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
「熱感知器と煙感知器の使い分けがわからない。壁から何センチ離すとか、設置できない場所とか、施工管理でどう確認すればいい？」
この記事の要点
自動火災報知設備の感知器は、消防法施行規則第23条で取付位置・感知器の種類・設置禁止場所が細かく規定されています。施工管理では次の3点が特に重要です。
- 壁・はりからの離隔（煙感知器）：煙感知器は壁・はりから0.6m以上離して取り付ける（消防法施行規則第23条）。
- 換気口・吹出し口からの離隔：スポット型感知器は換気口・空調吹出し口から1.5m以上離す（風による誤作動防止。差動式分布型・光電式分離型・炎感知器は除く）。
- 厨房への煙感知器・差動式の禁止：厨房など急激な温度変化や煙が発生する場所では定温式を使用する（差動式・煙感知器は誤作動の原因）。
感知器とは、火災による熱・煙・炎を自動的にとらえ、受信機へ火災信号を送る自動火災報知設備の心臓部となる部品のことです。
何を感知するかで熱・煙・炎の3系統に分かれ、設置する場所の用途や天井の高さによって使える種類が変わってきます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
自動火災報知設備の感知器の主な種類
感知器は「何を感知するのか」によって大きく3種類に分かれます。
| 種類 | 感知原理 | 主な型式 |
|---|---|---|
| 差動式感知器 | 室温が急激に上昇したことを感知する。緩やかな温度変化には反応しにくい。 | 差動式スポット型（1種・2種） |
| 定温式感知器 | 室温が一定温度（公称動作温度）に達したときに感知する。 | 定温式スポット型（特種・1種・2種） |
| 煙感知器 | 煙粒子による光の散乱または減衰を検出して感知する。 | 光電式スポット型（1種・2種・3種） |
差動式は「温度の変化速度」を感知し、定温式は「絶対温度」を感知するのが基本的な違いですね。煙感知器は煙そのものを検出するため、炎が出る前の段階でも感知できます。
取付高さによる感知器の使い分け
天井の高さ（取付面の高さ）によって、使用できる感知器の種類が消防法施行規則で定められています。
| 取付面の高さ | 使用できる感知器 |
|---|---|
| 4m未満 | 差動式スポット型・差動式分布型・定温式スポット型（全種）・煙感知器（1～3種）・炎感知器 |
| 4m以上8m未満 | 差動式スポット型・差動式分布型・定温式スポット型（特種・1種）・煙感知器（1・2種）・炎感知器 |
| 8m以上15m未満 | 差動式分布型・煙感知器（1・2種）・炎感知器 |
| 15m以上20m未満 | 煙感知器（1種）・炎感知器 |
言い換えると、天井が高くなるほどスポット型の熱感知器が使えなくなり、最終的に煙感知器か炎感知器しか使えなくなります。差動式でも、広範囲を見る差動式分布型（空気管式）は15m未満まで使えます。
高天井の倉庫・体育館では、煙感知器または炎感知器の選定が必要になります。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
感知器の取付位置の施工管理確認ポイント

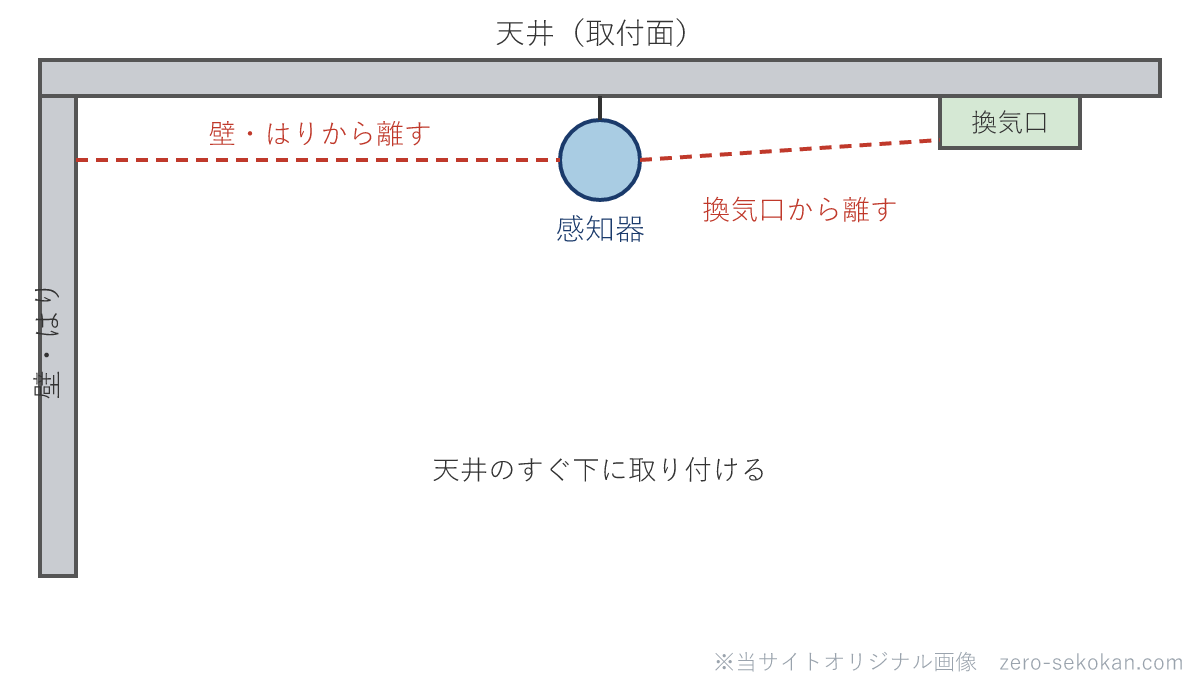

施工管理で確認する感知器の取付位置ルールは次のとおりです（消防法施行規則第23条）。
| 確認ポイント | 規定値 | 理由 |
|---|---|---|
| 壁・はりからの離隔（煙感知器） | 0.6m以上 | 壁・はり近傍は空気のよどみが生じ、煙が届きにくい |
| スポット型熱感知器の下端 | 取付面から下方0.3m以内 | 天井付近にたまる熱を早期にとらえるため |
| 煙感知器の下端 | 取付面から下方0.6m以内 | 煙は天井付近に集まるため、天井面に近いほど早期感知できる |
| 換気口・空調吹出し口からの離隔（スポット型） | 1.5m以上 | 風速が高いと感知器が誤作動・感知遅延の原因になる |
| 感知器間の間隔 | 感知面積の規定以内（消防法施行規則第23条第6項） | 感知区域ごとの最大感知面積を超えないよう配置する |
特に煙感知器の取付位置は「天井面からの下がり寸法が0.6m以内」という条件があります。
そのため天井内にふところ（懐）が深い場合でも、感知器本体は天井仕上げ面のごく近くに取り付けるよう確認が必要です。
用途別の感知器選定と設置禁止場所
部屋の用途によって使用できる感知器の種類が限定されます。施工管理では竣工図と照合して選定が適切かを確認します。
| 場所・用途 | 適切な感知器 | 不適切・禁止 |
|---|---|---|
| 厨房・調理室 | 定温式スポット型（特種・1種） | 差動式（急激な温度変化で誤作動）・煙感知器（調理煙で誤作動） |
| 浴室・脱衣室 | 定温式スポット型（特種） | 差動式（湯気による誤作動） |
| 高天井（8m以上）の倉庫・体育館 | 煙感知器（光電式）・炎感知器 | 差動式・定温式（取付高さが規定を超える） |
| エレベーター昇降路・パイプシャフト | 煙感知器（最上部に設置） | 定温式（熱が上部に集中するため） |
| 押入れ・小屋裏 | 差動式または定温式（感知器設置が必要な場合） | 用途・構造に応じて選定 |
混同しやすい用語の整理
差動式 vs 定温式
差動式：温度の上昇速度（変化量）を感知する。緩やかな温度上昇には反応しにくいため、厨房・浴室には不向き。
定温式：設定温度に達したことを感知する。厨房・浴室のように常時高温になる場所に適する。
スポット型 vs 分布型
スポット型：点状に設置する一般的な感知器。1台が特定の感知面積をカバーする。
分布型（空気管式）：細い銅管（空気管）を天井全体に張り巡らせ、温度変化を広範囲で感知する。大空間の舞台・展示ホール等に使われる。
自動火災報知設備 vs スプリンクラー設備
自動火災報知設備：火災を感知して警報を鳴らす（消火は人間が行う）。
スプリンクラー設備：熱で自動的にスプリンクラーヘッドが開放して放水消火する（感知から消火まで自動）。
理解度チェック
煙感知器を壁・はりから離さなければならない最小距離はいくらか。
0.6m以上（消防法施行規則第23条）。壁・はり近傍は空気のよどみで煙が届きにくいため。
厨房（調理室）に差動式スポット型感知器を設置できないのはなぜか。
調理時に急激な温度上昇が生じ、火災でなくても差動式が誤作動するため。厨房には定温式スポット型（特種・1種）を使用する。
スポット型感知器を換気口・空調吹出し口から1.5m以上離す必要がある理由は何か。
吹出し口付近は気流が強く、煙や熱が拡散されて感知器に届きにくくなるため（感知遅延・誤作動の原因）。
天井高さ8m以上の倉庫に差動式スポット型を設置できないのはなぜか。
差動式スポット型の使用可能高さの上限は8m未満のため。8m以上15m未満では差動式分布型・煙感知器（1・2種）・炎感知器を、15m以上では煙感知器（1種）・炎感知器を選定する。
まとめ
- 煙感知器は壁・はりから0.6m以上離して取り付ける（消防法施行規則第23条）。熱感知器の下端は取付面から下方0.3m以内。
- 煙感知器は天井面から下方0.6m以内に取り付ける。スポット型は換気口から1.5m以上離す。
- 差動式スポット型の使用可能高さは8m未満。差動式分布型は15m未満。8m以上はおもに煙感知器・炎感知器。
- 厨房・浴室：差動式・煙感知器は誤作動のため不可。定温式を選定する。
- 感知器の選定ミスは消防検査で発覚する。設計図書・仕様書との照合を施工前に行う。
設備工事の施工管理は施工管理の視点でまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
この用語が問われた過去問
参考資料
- 消防法施行規則 第23条（感知器の設置に関する基準）
- 消防法施行規則 第23条第6項（感知器の感知面積の規定）
- 自動火災報知設備の設置基準に関する解説（日本消防設備安全センター）
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
厨房に煙感知器を選ぶと竣工検査で必ず引っかかる
感知器の選定ミスは竣工後の消防検査で指摘されると、天井を開口して取替工事が必要になります。特に厨房の煙感知器は「煙感知器は高感度で良い感知器」という誤った先入観で選定されるケースがあります。
厨房では調理の煙や湯気で煙感知器・差動式が誤作動するため、原則は定温式です。設計図と仕様書で必ず確認してください。
また、感知器の取付高さ（煙感知器は天井面下方0.6m以内の要件）は、天井ふところが深い場合に見落としやすいポイントです。天井内の感知器取付ブラケット位置を確認しておきましょう。
