施工図と設計図ってどう違うの？
この記事の要点
設計図は建築士（設計者）が設計意図を示した図面で、建物の「何を作るか」を表します。
施工図は施工者が設計図をもとに作成する現場用の詳細図面で、「どのように作るか」の具体的な寸法・取り合いを示します。監理者の承認が必要です。

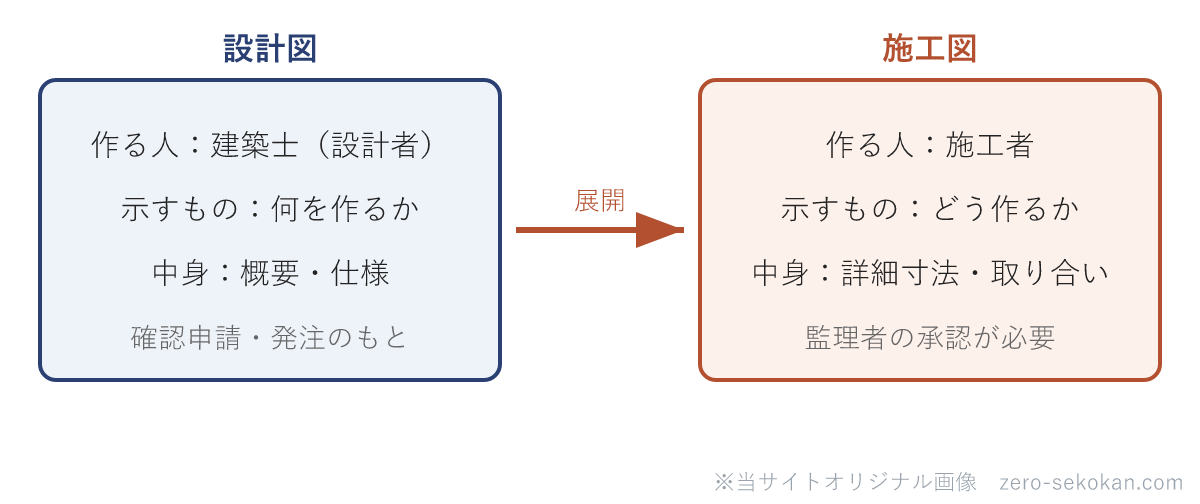

設計図は設計者が「何を作るか」を示した図面、施工図は施工者がそれを「どう作るか」に展開した現場用の詳細図面のことです。
建築工事ではこの2種類が使われますが、作成者・目的・詳細度がまったく異なります。施工管理者は両者の違いを理解して、現場で正しく使い分けます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
設計図とは
設計図は、建築士（設計者）が建築主（発注者）の要求に基づいて設計意図を表現した図面です。
建物の外形・部屋の配置・構造・仕様など、建物がどのようなものかを示した図面です。
設計図に含まれる主な図面には、次のようなものがあります。
- 配置図・平面図・立面図・断面図
- 構造図（基礎・躯体）
- 設備図（電気・空調・衛生）
- 仕様書（材料・仕上げの仕様）
設計図は建物の「何を作るか」を示した図面です。
具体的な施工手順・取り合い寸法は含まれないことが多いです。言い換えると、「設計者がクライアントに説明するための図面」と理解してよいでしょう。
施工図とは
施工図は、施工者（元請け会社・専門工事業者）が設計図をもとに作成する、現場での施工に必要な詳細図面です。
設計図の情報を現場で実現するための具体的な寸法・取り合い・施工手順を示します。ここは混乱しやすいところです。
設計図は「設計者が作る」、施工図は「施工者が作る」、この点が核心です。
施工図に含まれる主な図面の例です。
- 躯体図（型枠・配筋の詳細）
- 仕上げ図（タイル割付・LGS配置等）
- 設備の取り合い図（建築・設備の干渉確認）
- 各種詳細図（サッシまわり・防水の端部処理等）
例えば、設計図には「サッシ幅1800mm」とあっても、周囲の壁の納まり寸法や防水端部の処理方法までは描かれていないことがほとんどです。
そのような詳細を施工者が補完するのが施工図です。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
設計図と施工図はどう違うか
| 項目 | 設計図 | 施工図 |
|---|---|---|
| 作成者 | 建築士（設計者） | 施工者（元請け・専門業者） |
| 目的 | 設計意図の表現・発注 | 現場での施工の指示 |
| 詳細度 | 概要・仕様が中心 | 施工に必要な詳細寸法・取り合い |
| 承認 | 確認申請・発注者承認 | 設計者・監理者の承認が必要 |
平たくいえば、設計図は「何を作るか」、施工図は「どのように作るか」を示す図面ということです。
施工図の承認プロセス
施工図は施工者が作成した後、設計者（監理者）の承認を得る必要があります。
施工図が設計意図に反していないか、設計図の仕様を満たしているかを確認するためです。承認を得た施工図に基づいて施工を進めるという流れになります。
例えば、防水施工図を監理者に提出して承認をもらい、その図面通りに施工する。これが正しい流れです。
承認前の施工図で工事を始めると、設計意図と異なる施工になり、手戻りや是正のもとになります。施工管理者は「承認済みの施工図に基づいて施工しているか」を確認します。
なんとなく流れはつかめましたか。
図面管理の漏れを防ぐ確認ポイント
- 施工図の作成スケジュール：施工開始前に必要な施工図が揃っているか確認する。
- 監理者承認の確認：施工図に監理者（設計者）の承認印があるか確認する。
- 最新版の使用：改訂された施工図の最新版が現場で使われているか確認する（古い版の混在を防ぐ）。
- 取り合いの確認：建築・構造・設備の施工図を照合し、干渉・矛盾がないか確認する。
- 設計図との整合性：施工図が設計図の内容と一致しているか確認する。
では、混同しやすい用語を整理しましょう。
混同しやすい用語の整理
設計図 vs 施工図
設計図は「何を作るか」を建築士が示した図面です。施工図は「どのように作るか」を施工者が設計図をもとに作成した詳細図面です。
施工図は設計図を「施工可能な詳細情報に展開した」ものと理解すると整理しやすいです。
施工計画書 vs 施工要領書
施工計画書は工事全体の管理計画をまとめた文書（品質・工程・安全の計画等）。施工要領書は特定の工種の施工手順を記した文書です。
どちらも図面ではなく文書ですが、施工管理上重要な書類です。
理解度チェック
施工図を作成するのは誰か？
施工者（元請け会社・専門工事業者）。
施工図を使って施工する前に、誰の承認が必要か？
設計者（監理者）の承認。
設計図と施工図の役割の違いを一言で説明すると？
設計図は「何を作るか」、施工図は「どのように作るか」を示す。
まとめ
- 設計図は建築士が設計意図を示した図面。施工図は施工者が設計図をもとに作成する詳細図面。
- 施工図には監理者の承認が必要。
- 施工管理では承認済みの最新版施工図を使って施工しているかを確認する。
- 建築・構造・設備の施工図を照合して干渉・矛盾がないか確認する。
＞ 工程管理を確認する
施工管理の基本は施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- 建築士法 第18条・第20条（工事監理・設計）
- 公共建築工事標準仕様書（建築工事編）1.2.4（施工図・施工計画書）
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
設計図と相違があれば必ず監理者に確認してから施工する
施工図は設計図を現場で実現できる形に具体化した図面です。設計図との相違を見つけたら勝手に施工せず、監理者に確認し、変更の記録を残してから進めます。
関係業者（設備・鉄骨など）との総合図作成では、取り合い調整が特に重要になります。
