「空調ダクトの横走り配管って勾配が必要なの？吊りボルトの間隔や漏気試験の確認ポイントを知りたい。」
この記事の要点
空調設備のダクト工事は天井内に施工されることが多く、竣工後に確認・修正が困難です。施工管理では次の3点が特に重要です。
- 結露対策とドレン配管の勾配：空調ダクトは結露防止のため保温材で断熱する。冷房コイルの結露水を流すドレン配管には1/100以上の下り勾配を設ける（ダクト本体に勾配の規定はない）。
- 吊りボルトの支持間隔：横走り角ダクトの吊り間隔は3,640mm以下が基本（公共建築工事標準仕様書・アングルフランジ工法。共板2,000mm・スライドオン3,000mm以下）。
- 漏気試験（気密試験）：ダクト完成後に実施し、フランジ接続部やテーピング部からの空気漏えいがないかを確認する。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
ダクト工事とは何か
ダクトとは、空調設備（冷暖房・換気）の空気を搬送するための通路（管路）のことです。建物の天井内・壁内を通り、各部屋の吹出し口・吸込み口に接続されます。
ダクトの材料は主に亜鉛鉄板（JIS G 3302・溶融亜鉛めっき鋼板）です。断熱材（グラスウール保温材）で覆われることが多く、省エネ性の確保と結露防止のために施工されます。
言い換えると、ダクトは「建物の呼吸器系」とも言えるものです。一度天井内に隠れてしまうと修正が大変なので、施工中の確認が重要ですね。
ダクトの結露対策とドレン配管の勾配
冷房時に冷たい空気を搬送するダクトでは、ダクト外面に結露が生じることがあります。この結露水はカビ・腐食・天井への漏水の原因になります。
結露を防ぐ基本は、ダクト外周を保温材（断熱）で覆うことです。ダクト本体に下り勾配を設ける規定はありません。
一方で、空調機の冷房コイルで生じた結露水はドレンパンに受け、ドレン配管で排出します。このドレン配管には、自然流下のため1/100以上の下り勾配が必要です（公共建築工事標準仕様書）。
施工管理では、ダクトの保温が連続して施工されているか、ドレン配管が逆勾配になっていないかを確認します。ここは混同しやすいところです。ダクトは「保温」、結露水の排出は「ドレン配管の勾配」と整理しておきましょう。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
吊りボルトの支持間隔の確認

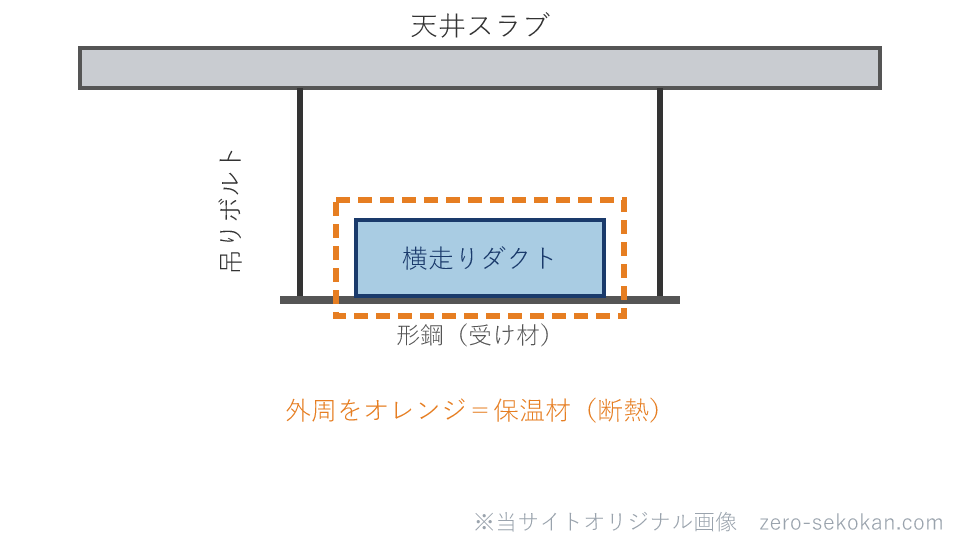

ダクトは天井スラブから吊りボルト（全ネジボルト）で支持します。吊りボルトの支持間隔が広すぎるとダクトがたわみ、振動の原因にもなります。
公共建築工事標準仕様書では、横走り角ダクトの吊り間隔を接合工法ごとに定めており、アングルフランジ工法で3,640mm以下、スライドオンフランジ工法で3,000mm以下、共板フランジ工法で2,000mm以下を基本としています。なお、重量ダクト・大断面ダクトでは間隔を短くする場合があります。
施工管理の確認ポイントは次のとおりです。
- 吊りボルトの取付位置：設計図に示された吊り間隔・位置と一致しているか。
- 吊りボルトの防振処理：振動が激しい機器の近くでは防振ゴムを入れているか。
- アンカーの種類：コンクリートスラブへのあと施工アンカーの種類・許容荷重が設計の指定通りか。
アンカーの引抜き強度は施工後に確認できなくなるので、施工中の確認が唯一の手段となるでしょう。
ダクトの接続方法と漏気試験
ダクトの継目の接続方法は主に次の2種類です。
| 接続方法 | 特徴 | 主な用途 |
|---|---|---|
| フランジ接続 | 板金加工したフランジ同士をボルト・ナットで締め付ける。気密性が高い。 | 角ダクト（長方形断面）の主流 |
| スリップオン（共板フランジ） | ダクト本体を差し込んでクリップで固定する。工期が短い。 | 角ダクトで多用 |
| スパイラルダクト接続 | 差し込み部分をビス止め・テープ巻きで固定。丸ダクト。 | 排気系・換気系ダクト |
ダクト施工後には漏気試験（気密試験）を実施します。ダクト内を加圧してフランジ部分・ジョイント部分からの空気漏えいを確認する試験です。
漏えいが見つかった場合はシーリングテープや補修で対処してから再試験します。
漏気試験は天井内が閉じられると実施できないため、天井下地施工前に行う必要がありますね。
ダクト断熱工事の施工管理
外気に近い場所を通るダクトや冷温水管には断熱材（グラスウール保温材・ポリエチレン保温材等）を巻く必要があります。断熱施工の確認ポイントは次のとおりです。
- 断熱材の厚さ：設計図書の指定厚さと一致しているか（グラスウール25mm・50mm等）。
- 継目の重ね：継目が開いていないか、テープ巻きが確実か（テープの幅・巻き数の確認）。
- 隙間のない施工：フランジ・バルブ周りに隙間がないか確認する。天井内では特に見落としやすい。
- 防湿フィルム：断熱材の外側に防湿フィルムが施工されているか（外気系ダクト等で必要）。
混同しやすい用語の整理
換気ダクト vs 空調ダクト vs 排煙ダクト
換気ダクト：外気の取入れ・排気のためのダクト。建基法の換気設備（24時間換気）に対応。
空調ダクト：冷暖房・調湿した空気を各部屋に届けるダクト。断熱処理が必要。
排煙ダクト：火災時の煙を排出するためのダクト。防火ダンパー・不燃材料が必要。
法的要求が最も厳しい。
漏気試験 vs 気密試験
どちらもほぼ同じ意味で使われる。ダクト内部に空気圧をかけて、継手・フランジ部からの空気漏れを確認する試験のこと。
理解度チェック
1/100以上の下り勾配が必要なのはダクト本体か、それとも別の配管か。
結露水を排出するドレン配管に1/100以上の下り勾配が必要（公共建築工事標準仕様書）。空調ダクト本体に勾配の規定はなく、結露対策は保温材による断熱で行う。
ダクトの漏気試験はいつ実施するのか。
天井下地施工前（天井が閉じられる前）に実施する。天井内に隠れた後では確認・補修が困難なため。
空調ダクト・換気ダクト・排煙ダクトの中で、法的要求（不燃材料等の仕様要件）が最も厳しいのはどれか。
排煙ダクト。火災時に機能することが求められるため、不燃材料または耐火仕様が義務付けられている。
まとめ
- 空調ダクトの結露対策は保温（断熱）。1/100以上の下り勾配が要るのは結露水を流す「ドレン配管」（公共建築工事標準仕様書）。
- 横走り角ダクトの吊り間隔：アングルフランジ工法3,640mm以下・スライドオン3,000mm以下・共板2,000mm以下（公共建築工事標準仕様書）。
- 漏気試験は天井を閉じる前に実施する。
- 断熱施工：継目・フランジ周り・バルブ周りの施工状態を天井隠蔽前に確認する。
- 排煙ダクトは空調・換気ダクトとは別仕様（不燃材料・防火ダンパー等）。
設備工事の施工管理は施工管理の視点でまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
- 公共建築工事標準仕様書（機械設備工事編）国土交通省（横走りダクトの吊り間隔・ドレン配管の勾配）
- 建築設備設計基準（国土交通省大臣官房官庁営繕部）
- SHASE-S（空気調和・衛生工学会規格）
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
空調・換気・排煙ダクトの仕様を混在させない
空調ダクト工事で最もトラブルになるのは「天井内での他工種との干渉」です。空調ダクト・換気ダクト・排煙ダクト・スプリンクラー配管・照明器具・梁がすべて同じ天井内に収まる必要があり、施工前の総合図（コーディネーション図）での調整が不可欠です。
また、消防用の排煙ダクトは不燃材料または耐火仕様が必要で、一般換気ダクトとは別のルートで施工しなければなりません。施工管理者はダクトの種別（空調・換気・排煙）を確認し、それぞれの仕様を混在させないよう注意が必要です。
