「トラップの封水深って50～100mmって聞いたけど、なぜその数値なの？二重トラップがダメな理由は？」
この記事の要点
排水トラップとは、排水口の内部に水（封水）をためて、排水管内の臭気・害虫が室内へ上がってくるのを止める構造です。
- 封水深（有効封水深）：50mm以上100mm以下（空気調和・衛生工学会規格 SHASE-S 206）。
- 二重トラップ禁止：同一排水経路に2つ以上のトラップを設けると通気が妨げられ、封水が吸い出される。
- 通気管の目的：排水時の管内気圧変動を防ぎ、封水切れ（封水破れ）を防止する。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
排水トラップは臭気を止める「水のフタ」
トラップとは、排水管の途中に設けられた水をためる構造部分です。この水（封水）が、排水管内の悪臭・ガス・害虫が室内側に上がってくるのを遮断する役割を果たします。
洗面台や浴槽の排水口の下には必ずトラップがあり、排水しても一定量の水が残るように設計されています。この「残った水」が封水で、臭気を遮断するフタの役割をします。
簡単に言えば、封水は排水管にかぶせた「水のフタ」です。浅すぎると臭いが漏れ、深すぎると流れが悪くなる。だからフタの深さに下限と上限が決められています。
トラップが正常に機能しているかどうかは、完成後の竣工検査・機能確認試験で確認するのが基本ですね。
封水深はなぜ50mm以上100mm以下か

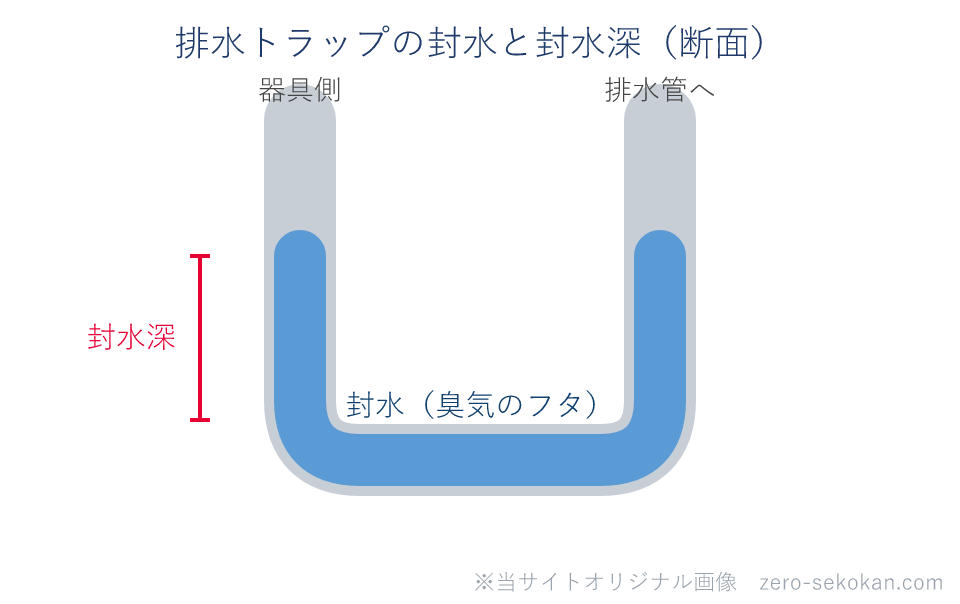

封水深とは、トラップ内にたまっている水の深さのことです。SHASE-S 206（空気調和・衛生工学会規格）では、有効封水深を50mm以上100mm以下と規定しています（正式には「有効封水深」、現場では「封水深」とも）。
50mm未満だと、排水時の気圧変動や蒸発で封水がなくなりやすく（封水切れ）、臭気が室内に流入します。一方100mmを超えると、今度は自浄作用（流れる水がトラップ内部を洗い流す働き）が弱まり、汚物が沈積しやすくなります。
つまり「50～100mm」は、臭気遮断の最低水深と排水性能のバランスからくる範囲です。この数値は試験でも頻出です。
施工管理では、メーカーが提供するトラップの仕様書で封水深が50～100mmの範囲内に入っているか確認します。特に造作の樋（ひ）やオーダー品のトラップでは確認が必要です。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
トラップの種類と使い分け
トラップの形状は設置場所に応じていくつかの種類があります。
| 種類 | 形状の特徴 | 主な用途 |
|---|---|---|
| Sトラップ | S字形。排水口の下方向（床下）に排水する。 | 洗面器・手洗い（床排水） |
| Pトラップ | P字形。排水口の横方向（壁）に排水する。 | 洗面器・手洗い（壁排水） |
| Uトラップ | U字形。横引き管の途中に設ける。 | 床排水横引き管 |
| 椀型トラップ（ベルトラップ） | 椀型の蓋で封水をつくる。着脱しやすい。 | 床排水口・浴室床 |
言い換えると、壁排水ならPトラップ、床排水ならSトラップや椀型、という使い分けです。いずれも封水深は50～100mmの範囲に収まるように設計されています。
二重トラップが禁止される理由
同一の排水経路に2つ以上のトラップを設けることを「二重トラップ」と呼びます。二重トラップは建築設備の規準で禁止されています。
なぜかというと、2つのトラップの間の排水管が密閉状態になり、排水が流れるたびに気圧変動が生じるからです。この変動がトラップの封水を吸い出してしまい（サイホン作用）、封水切れを引き起こします。
例えば、洗面台にSトラップが取り付けられているのに、さらに床の排水口にも別のトラップを設けると二重トラップになります。設備設計図を見て「トラップが2カ所に重なっていないか」を確認することが施工管理では重要です。
通気管はなぜ必要か
排水管に大量の水が流れると、管内の空気が圧縮・膨張して気圧が変動します。この気圧変動がトラップの封水を押したり引いたりすることで、封水切れが起きます。
通気管は排水管に接続して大気に開放することで、この気圧変動を解消します。排水しながらも管内の気圧を一定に保つことで、封水が安定して保たれます。
通気管の主な種類
- 伸頂通気管：排水立て管の上端を延長して屋上から大気に開放する。最も基本的な通気方式。
- 個別通気管：各衛生器具のトラップに個別に通気管を接続する。封水保護効果が高い。
- ループ通気管：同一フロアの複数器具からの排水横枝管に1本の通気管を接続する。
施工管理では、通気管の終端が窓・換気口などから適切に離れているか、屋上貫通部の防水処理が確実に行われているかを確認します。
混同しやすい用語の整理
封水深 vs 封水
封水：トラップ内に保持されている水そのもの（臭気遮断の役割）。
封水深：封水の深さ（50mm以上100mm以下）。
深さが不足すると封水切れが起きる。
サイホン作用 vs 誘導サイホン作用
サイホン作用：トラップ自体のS字形状などで封水が流れ出てしまう現象（Sトラップに多い）。
誘導サイホン作用：他の器具からの大流量排水による管内圧力変動で封水が吸い出される現象。
通気管で防止する。
理解度チェック
排水トラップの封水深の規定値（最小値・最大値）は？
50mm以上100mm以下（SHASE-S 206）。50mm未満は封水切れ、100mm超は自浄作用の低下というリスクがある。
二重トラップが禁止される理由は？
2つのトラップの間が密閉空間になり、排水時の気圧変動で封水がサイホン作用により吸い出されるため。
排水立て管の上端を延長して屋上で大気に開放する通気方式を何と呼ぶか？
伸頂通気管。排水立て管と一体の通気管で、最も基本的な通気方式。
まとめ
- トラップの封水深：50mm以上100mm以下（SHASE-S 206）。
- 二重トラップ禁止：密閉空間の気圧変動で封水が吸い出されるため。
- 通気管の目的：排水時の管内気圧変動を解消し、封水切れを防ぐ。
- 通気管の種類：伸頂通気（立て管延長）・個別通気・ループ通気。
- 施工管理確認：封水深の仕様確認、二重トラップなし確認、通気管終端の処理確認。施工後は配管試験で漏水確認する。
設備工事の施工管理は施工管理の視点でまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
この用語が問われた過去問
参考資料
- SHASE-S 206 給排水衛生設備規準・同解説（空気調和・衛生工学会）
- 建築設備設計基準（国土交通省大臣官房官庁営繕部）
- 公共建築工事標準仕様書（建築工事編）国土交通省
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
通気管の屋上貫通部の防水を後回しにしない
現場で確認が漏れやすいのは「伸頂通気管の屋上貫通部」です。排水立て管が屋上スラブを貫通して上に延びる部分は、防水層の立上がり処理が必要です。
設備工事と防水工事の工程が合わずに、通気管の貫通部分の防水処理が後回しになるケースがあります。設備・防水・建築の工程調整を施工計画書に明記しておくことが重要です。
また、通気管の終端位置については、窓・換気口等の開口部からの離隔距離を設計段階で確認しておきましょう。
