「直結給水と受水槽方式って何が違うの？高置タンク方式とポンプ直送方式はどう使い分けるの？」
この記事の要点
給水方式は大きく「水道本管から直接給水する直結方式」と「受水槽に一度貯める受水槽方式」に分かれます。直結方式には直結直圧と直結増圧があり、受水槽方式には高置タンク・圧力タンク・ポンプ直送があります。
施工管理では、建物の規模・階数・用途に合わせてどの方式が設計されているかを確認し、受水槽や高置タンクの点検口・清掃口・オーバーフロー管の配置を確認することが重要です。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
給水方式はどう分類されるか
給水方式とは、水道本管から建物の各蛇口まで水を届ける仕組みのことで、大きく直結方式と受水槽方式の2つに分かれます。
建物への給水の仕方は、この2系統を細かく分けると5つの方式に整理できます。

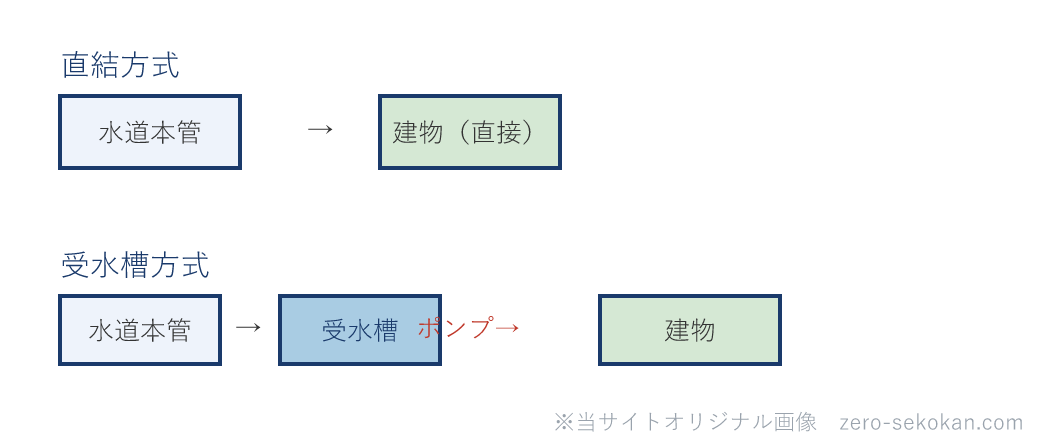

大きく2つに分かれるのが「直結方式（水道本管から直接給水）」と「受水槽方式（いったん貯水してから給水）」です。
| 大分類 | 方式名 | 主な特徴 |
|---|---|---|
| 直結方式 | 直結直圧方式 | 水道本管の水圧をそのまま利用。ポンプ不要。 |
| 直結増圧方式 | 増圧ポンプで水道水を直接加圧して上層階へ送る。 | |
| 受水槽方式 | 高置タンク方式 | 受水槽→ポンプで屋上の高置タンクへ揚水→重力で各階へ給水。 |
| 圧力タンク方式 | 受水槽→ポンプで圧力タンクに加圧貯水→各階へ給水。 | |
| ポンプ直送方式 | 受水槽→加圧ポンプで直接各階へ送水。高置タンク不要。 |
直結直圧方式が使える条件
水道本管の水圧をそのまま使うため、ポンプも受水槽も不要です。設備がシンプルで省エネ、衛生面でも優れています。
ただし「本管の水圧で上層階まで水を押し上げられるか」が前提になります。要は、水道本管の圧力が十分なら設備を省けるが、高層建物には使えない、ということです。
一般的には3～5階程度の中低層建物が対象で、水道事業者への申請と許可が必要です。
ちなみに、水道本管の水圧（配水管の動水圧）は地域や時間帯によって変動するため、最大需要時でも十分な水圧が確保できるかを水道事業者と確認した上で採用します。
直結増圧方式と直結直圧方式の違い
直結増圧方式は水道本管から直接取水し、増圧ポンプで加圧して上層階に送ります。受水槽は不要なので衛生面が良く、スペースも省けます。
10階程度のマンションや中高層ビルでも採用できるようになっており、近年は受水槽廃止・直結化の流れが進んでいます。
一方で、停電時に増圧ポンプが止まると高層階への給水が途絶えるリスクがある点と、水道事業者への届出・承認が必要な点は押さえておきましょう。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
高置タンク方式の仕組みと確認ポイント
受水槽（地上・地下）に水道水を貯め、揚水ポンプで屋上の高置タンク（重力タンク）に水を送り、重力（位置エネルギー）で各階に分配する方式です。
かつては中高層建物の標準的な方式でしたが、受水槽・高置タンクの2か所で貯水するため水が滞留しやすく、定期清掃・水質管理の手間がかかる点が課題です。
施工管理上の確認ポイント
- 受水槽・高置タンクともに点検口・清掃口・マンホールが設けられているか確認する。
- オーバーフロー管（満水時に排水する管）の先端が間接排水になっているか確認する。逆流汚染防止のためです。
- 受水槽の有効容量は1日の使用水量の1/2程度（高置タンクは1日使用量の1/10程度）が目安とされています。
- タンク周囲に保守点検スペース（周囲・底部は60cm以上、上部は100cm以上）が確保されているか確認する。
ポンプ直送方式が選ばれる場面
受水槽に貯めた水を加圧ポンプで直接各階へ送る方式で、屋上の高置タンクが不要です。
高置タンクが不要なため屋上のスペースを有効活用でき、建物外観上も有利です。ポンプの運転は水圧センサー・流量センサーと組み合わせた自動制御（変速ポンプ）で行います。
近年は変速制御ポンプの性能向上によりポンプ直送方式の採用が増えています。ただし電力を常時消費するため、停電時対策（非常用電源）が必要な建物では別途検討が必要です。
圧力タンク方式の仕組み
受水槽から加圧ポンプで圧力タンク（密閉容器）に水を送り込み、空気の圧縮力を利用して各階に給水する方式です。
高置タンクほど高い位置に設置する必要がないため、中小規模建物や工場などで使われてきました。ただし圧力タンク内の空気量管理が必要で、現在は新築建物でポンプ直送方式に置き換わることが多いです。
混同しやすい用語の整理
高置タンク vs 圧力タンク
高置タンクは屋上に設置して重力で給水。圧力タンクは密閉容器に加圧した水を貯め空気圧で給水。
どちらも受水槽方式の一種。
受水槽の「1/2」と高置タンクの「1/10」
受水槽の有効容量＝1日使用水量の1/2程度。高置タンクの有効容量＝1日使用水量の1/10程度。
受水槽の方が大きい容量を持つのが基本。
理解度チェック
受水槽を設けず水道本管の水圧をそのまま利用して給水する方式はどれか。
直結直圧方式。ポンプ不要・受水槽不要で、水道本管の水圧が十分に確保できる低層建物向け。
高置タンク方式の受水槽の有効容量はどの程度が目安か。
1日の使用水量の1/2程度。高置タンクは1日使用量の1/10程度。
高置タンク方式の施工管理上の確認ポイントは何か。
点検口・清掃口・マンホールの設置確認、オーバーフロー管の間接排水確認、タンク周囲60cm以上（上部100cm以上）の保守点検スペース確認など。
まとめ
- 給水方式は直結方式（直結直圧・直結増圧）と受水槽方式（高置タンク・圧力タンク・ポンプ直送）に分類される。
- 直結直圧は水道水圧をそのまま利用。ポンプ・受水槽不要で衛生的。低層建物向け。
- 直結増圧は増圧ポンプで中高層にも給水可能。受水槽不要で近年増加傾向。
- 高置タンク方式は受水槽→揚水ポンプ→屋上タンク→重力給水。停電に強いが管理箇所が多い。
- ポンプ直送方式は高架水槽不要・省スペースだが停電時対策が必要。
- 受水槽の有効容量は1日使用水量の1/2程度、高置タンクは1/10程度が目安。
設備工事の施工管理は施工管理の視点でまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
この用語が問われた過去問
参考資料
- 建築設備設計基準（国土交通省大臣官房官庁営繕部）
- 公共建築工事標準仕様書（機械設備工事編）国土交通省
- 建築設備設計・施工上の指針（空気調和・衛生工学会）
- 水道法 第4条・第5条（水質基準・水道施設基準）
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
試験では「方式の特徴とメリット・デメリット」の組み合わせ問題がよく出ます。高置タンク方式は屋上タンクに水を貯めているため停電に強いのに対し、ポンプ直送・直結増圧はポンプが止まると上層階への給水が途絶える、という対比が引っかけのポイントです。
直結方式は「受水槽不要・衛生面で優れる」、ポンプ直送方式は「高置タンク不要・省スペースだが停電時リスク」もセットで覚えておくとよいでしょう。
