「給湯設備って、逃し弁や膨張タンクが必要って聞いたけど、それはなぜ？施工管理でどこを確認する？」
この記事の要点
給湯設備は「水を加熱してお湯にして供給する設備」で、ガス給湯器・電気温水器・エコキュートなど複数の方式があります。施工管理での確認ポイントは3点です。
- 逃し弁・膨張タンク：貯湯式給湯器では水が加熱されると膨張するため、逃し弁（安全弁）または膨張タンクで圧力を逃がす機構が必要。
- 給湯配管材料：給湯には耐熱性のある配管（耐熱塩ビ管・銅管・架橋ポリエチレン管等）を使用する。一般の塩ビ管（VP管）は給湯不可。
- レジオネラ菌対策：貯湯式では貯湯温度を60℃以上に維持することでレジオネラ菌の繁殖を抑制する。
給湯設備とは、水を加熱してお湯をつくり、台所・浴室などへ供給する設備のことです。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
給湯設備の主な種類
建物の給湯方式は主に次の4種類に分類されます。
| 種類 | 熱源 | 特徴 |
|---|---|---|
| ガス給湯器（瞬間式） | ガス | 必要な時だけ加熱する。貯湯タンク不要。お湯が出るまでが早い。 |
| 電気温水器（貯湯式） | 電気 | 夜間電力でお湯を貯めておく。タンク容量に上限がある。 |
| エコキュート（ヒートポンプ式） | 電気（大気熱を利用） | 大気の熱でお湯を沸かすため省エネ性が高い。貯湯タンク式。 |
| セントラル給湯（熱源機＋配管） | ガス・電気等 | ホテル・マンション等で1カ所の熱源機から各部屋へ配管で供給。 |
言い換えると、個別方式（各戸に給湯器）と中央方式（セントラル給湯）の2系統があり、規模に応じて選択されます。

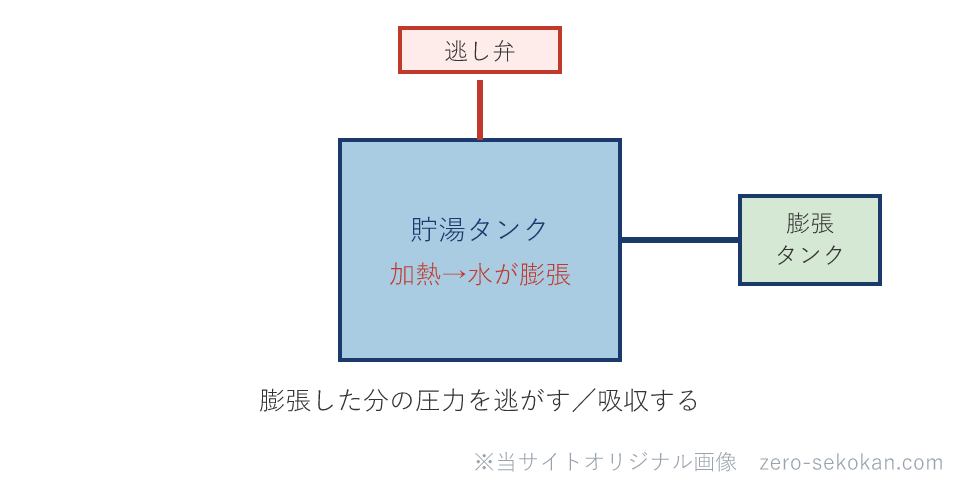

逃し弁と膨張タンクはなぜ必要か
貯湯式給湯器（電気温水器・エコキュート）では、タンク内の水を加熱するときに水が膨張します。密閉されたタンクの中で水が膨張すると内圧が異常に上昇してタンク・配管が破損する危険があります。
これを防ぐために逃し弁（減圧弁と組み合わせた安全弁）または膨張タンクが取り付けられます。逃し弁は設定圧力を超えたときに自動的に開いて圧力を逃がします。
膨張タンクはゴムブラダーの内部に空気をためて、水の膨張分を吸収する機構です。貯湯式だからこそ必要な安全装置ですね。
施工管理の確認ポイントは次のとおりです。
- 逃し弁の取付位置：給湯器・タンクの排水が適切に処理されるよう排水経路を確認する。
- 逃し弁の作動確認：竣工時の試運転で正常に動作するのか確認する。
- 膨張タンクの容量：設計図書の指定容量と一致しているか確認する。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
給湯配管に使える材料
給湯配管は給水配管より高い温度（60℃前後）の水が流れるため、耐熱性のある材料を選択する必要があります。
| 配管材料 | 使用可否 | 特徴 |
|---|---|---|
| 耐熱塩ビ管（HTVP／HT） | 給湯可 | 耐熱性を持たせた塩ビ管。接合は専用接着剤によるTS接合。 |
| 銅管 | 給湯可 | 熱伝導率が高く古くから給湯に使用。ロウ付け接合。 |
| 架橋ポリエチレン管・ポリブテン管 | 給湯可 | 柔軟性があり住宅の床下配管に多用。継手接続。 |
| 硬質塩ビ管（VP・VU） | 給湯不可 | 耐熱性がなく高温で変形・軟化する。給湯には使用禁止。 |
| ステンレス管 | 給湯可 | 耐食性・耐熱性が高い。公共施設・病院等で多用。 |
施工管理では、施工業者が一般給水配管（VP管）を誤って給湯配管に使っていないか確認することが重要です。竣工後に高温で変形・漏水するリスクがあります。
レジオネラ菌対策はなぜ60℃以上か
レジオネラ菌は水中・土壌中に存在する細菌で、ぬるめのお湯（20～50℃程度）の貯湯タンクや配管内で増殖しやすいです。感染するとレジオネラ症（肺炎型・ポンティアック熱型）を引き起こします。
貯湯温度を60℃以上に維持すると、レジオネラ菌は死滅・不活化します。厚生労働省のレジオネラ症防止指針でも、常時の貯湯温度は60℃以上、給湯栓（末端）でも55℃以上の湯が出るように維持することが求められています。
施工管理では、電気温水器・エコキュートの貯湯温度設定が60℃以上になっているか試運転・竣工検査で確認します。設備工事業者に温度設定記録を提出させると確実です。
混同しやすい用語の整理
逃し弁 vs 減圧弁
逃し弁（安全弁）：設定圧力を超えたときに自動的に開いて内圧を下げる安全装置。給湯器・温水器に設置。
減圧弁：水道本管等の高圧水を設定圧力に下げる調圧装置。給水配管の手前に設置して器具への圧力を適正化する。
瞬間式給湯器 vs 貯湯式給湯器
瞬間式：使用時に瞬時に加熱。タンクなし。
温水の持ち出し量に制限なし。ガス給湯器が代表例。
貯湯式：あらかじめ加熱して貯湯。電気温水器・エコキュートが代表例。
タンク残量がゼロになると供給できない。
理解度チェック
貯湯式給湯器で逃し弁（安全弁）が必要な理由は何か。
貯湯タンク内で水が加熱されると膨張し、密閉容器内の内圧が異常上昇してタンク・配管の破損につながるため。逃し弁で設定圧力超過時に圧力を逃がす。
一般の硬質塩ビ管（VP管）を給湯配管に使用できない理由は何か。
耐熱性がなく、高温（60℃前後）の給湯温度で変形・軟化するため。給湯配管には耐熱塩ビ管（HTVP）・銅管・架橋ポリエチレン管等を使用する。
給湯設備の貯湯温度は何℃以上に設定するか。また、その理由は？
60℃以上（末端でも55℃以上）。貯湯タンク・配管内でのレジオネラ菌の繁殖を防ぐため（60℃以上でレジオネラ菌は死滅・不活化する）。
まとめ
- 給湯設備の種類：瞬間式（ガス給湯器）と貯湯式（電気温水器・エコキュート）が代表的。
- 逃し弁・膨張タンク：貯湯式では加熱による水の膨張・内圧上昇を逃がすために必要。
- 給湯配管材料：耐熱塩ビ管（HTVP）・銅管・架橋ポリエチレン管が使用可。VP管は給湯不可。
- レジオネラ菌対策：貯湯温度60℃以上（末端でも55℃以上）を維持する。竣工検査で温度設定を確認。
- 施工管理確認：配管材料の種別確認、逃し弁の設置、保温材の施工状況（隠蔽前に確認）。完了後は水圧試験で漏水確認する。
設備工事の施工管理は施工管理の視点でまとめています。
＞ 設備配管の水圧試験・満水試験と判定基準を確認する
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
この用語が問われた過去問
参考資料
- SHASE-S 206 給排水衛生設備規準・同解説（空気調和・衛生工学会）
- 建築設備設計基準（国土交通省大臣官房官庁営繕部）
- レジオネラ症を予防するために必要な措置に関する技術上の指針（厚生労働省）
- 公共建築工事標準仕様書（建築工事編）国土交通省
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
保温材は継手・バルブ周りの切れが隠蔽前の山場
給湯設備で見落としやすいのは「配管の断熱材（保温材）の施工状態」です。給湯配管は熱損失を防ぐため保温材を巻きますが、継手部分・バルブ周辺で保温材が切れているケースが現場で見られます。
特に天井裏・壁内に隠れる配管は、断熱施工後に確認ができないため、隠蔽前に写真記録を残すことが重要です。また、循環式給湯システム（ホテル・マンション等）では、配管内の滞留水を防ぐためにポンプで常時循環させる設計になっていますが、循環ポンプの試運転確認も施工管理の対象です。
