地盤調査とは？ボーリング・標準貫入試験・N値の意味を整理
けんせつる
地盤調査って何？どんな場面で使うの？
この記事の要点
地盤調査は建物を建てる前に地盤の強さ・地層構成を把握するための調査です。代表的な方法がボーリング調査と標準貫入試験（SPT）で、試験から得られるN値が地盤の硬軟を示す指標として使われます。
建物がどれだけ丈夫でも、地盤が弱ければ不同沈下や傾きが生じます。
地盤調査は「この土地にどんな基礎・杭が必要か」を判断するための出発点です。
- ＞ 杭工事の施工管理ポイントを確認する
- ＞ 根切り・掘削工事の施工管理ポイントを確認する
地盤調査の種類はどう分かれているか
| 調査方法 | 概要 | 主な用途 |
|---|---|---|
| ボーリング調査（標準貫入試験） | ロッドを地中に打ち込み、地層サンプルを採取しながらN値を測定する | 中・大規模建築の地盤調査。詳細な地層構成の把握 |
| スウェーデン式サウンディング試験（SWS試験） | スクリューポイント付きロッドを回転させながら貫入し、貫入抵抗を測定する | 小規模建築（木造住宅等）の地盤調査 |
| 平板載荷試験 | 地盤面に鋼板を置いて荷重をかけ、沈下量から地盤の支持力を直接測定する | 表層地盤の支持力確認・地盤改良後の確認 |
| 土質試験（室内試験） | 採取した土サンプルを室内で試験し、含水比・圧縮強度・液性限界等を調べる | 詳細な土質特性の把握 |
ザックリ言えば、「大きな建物ほどボーリングで詳細に調べ、小さな住宅ならSWS試験で簡易的に調べる」という使い分けです。
地盤調査の方法（ボーリング調査・標準貫入試験・静的貫入試験・平板載荷試験等10種類）は、国土交通省告示第111号（下図）の第一に規定されています。
標準貫入試験（SPT）とN値はどういう指標か

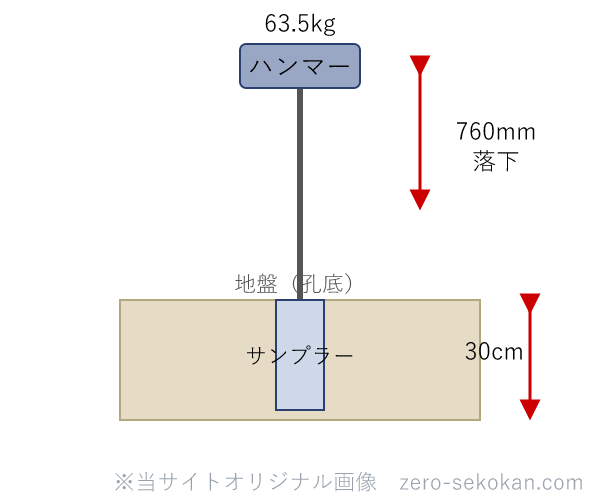

標準貫入試験は、ボーリング孔の底にサンプラー（採土管）をセットし、63.5kgのハンマーを760mm（76cm）の高さから落下させて、サンプラーが30cm貫入するのに要した打撃回数を記録するものです。
この打撃回数をN値と呼びます。N値が大きいほど地盤が硬いということです。
| N値の目安 | 地盤の状態 | 施工上の判断の目安 |
|---|---|---|
| 0～4 | 非常に軟弱（軟弱粘性土・腐植土等） | 地盤改良が必要な場合が多い |
| 5～9 | 軟弱?やや軟弱 | 杭基礎の検討が必要なことが多い |
| 10～29 | 中程度 | 建物規模・地層状況で直接基礎か杭かを判断する |
| 30～49 | 硬い | 支持層として利用できる場合が多い |
| 50以上（打ち止め） | 非常に硬い（砂礫・岩盤等） | 杭の先端支持層として使用する |
例えば、既製杭工事では「N値50以上の支持層に杭先端を到達させる」ことを管理基準とすることが一般的なことになります。N値50以上で打撃が止まる（打ち止め）状態が支持層到達の目安になります。
N値を用いた支持ぐいの許容支持力算定式（打込みぐい：qp=300N/2等）は、国土交通省告示第111号（下図）の第三に規定されています。
ボーリング柱状図はどう読むか
ボーリング調査の結果は柱状図としてまとめられます。縦軸が深度、横軸に土質・N値・採取サンプルの状態が記録されています。
施工管理者として柱状図を見るときは、以下の点を確認するです。
- 支持層の深さ：杭が到達すべき支持層（N値50以上の硬い層）が何mにあるかを確認する。
- 軟弱層の分布：N値が低い軟弱層が厚く分布していると、沈下対策や山留め設計に影響します。
- 地下水位：地下水位の深さは山留め工事や掘削の湧水対策に直結する。
- 土質の変化点：砂層・粘土層・礫層など土質が変わる深さで、杭の設計や施工方法が変わることがあることになります。
なんとなくイメージできましたか。柱状図は地盤の断面図のようなものなので、「どの深さに何があるか」を読み取る感覚が身につくといい。
調査結果を施工管理でどう活かすか
- 杭長の確認：設計で想定した支持層深さと実際の地盤が合っているかを施工前に柱状図で確認する。杭打設中に予定深度に達しても貫入抵抗が不十分な場合は設計者に連絡するです。
- 掘削深さと地下水位の照合：根切り深さが地下水位より深くなる場合は、湧水対策（ウェルポイント・ディープウェル等）を計画します。
- 隣地への影響確認：軟弱地盤での掘削は周辺地盤の沈下を引き起こすリスクがあるため、柱状図をもとに山留め工法を選定します。
混同しやすい用語の整理
N値 vs 地耐力
N値は標準貫入試験で得られる打撃回数で、地盤の硬軟を示す相対的な指標です。地耐力（許容支持力）はN値や土質試験結果をもとに計算される「地盤が建物荷重を支えられる力（kN/m2）」です。
N値が高くても地盤の状態によって地耐力の計算値は変わるため、N値と地耐力は別物として扱うことになります。
ボーリング調査 vs SWS試験
ボーリング調査は大型機械を使い、深部まで詳細に調査できる。SWS試験（スウェーデン式サウンディング）は小型機械で手軽に調査できるが、N値は直接得られず、岩や礫に当たると正確に測定できない。
木造2階建て程度の小規模建築ではSWS試験が一般的なです。
一問一答
標準貫入試験のN値とは何を表す数値か？
63.5kgのハンマーを760mm（76cm）の高さから落下させて、サンプラーが30cm貫入するのに要した打撃回数。N値が大きいほど地盤が硬いことを示す。
N値50以上で一般的に打ち止めとし、杭の支持層として扱う。
ボーリング柱状図から施工管理者が確認すべき主な情報は？
支持層の深さ・軟弱層の厚さと分布・地下水位の深さ・土質の変化点。これらをもとに杭長の確認・湧水対策・山留め工法の選定に活かす。
まとめ
- 地盤調査の代表的な方法はボーリング調査（標準貫入試験）とSWS試験。大規模建築にはボーリングが使われる。
- N値は標準貫入試験の打撃回数で、地盤の硬軟を示す。N値50以上が杭の支持層の目安。
- 柱状図では支持層深さ・地下水位・軟弱層の分布を読み取る。
- 調査結果と実際の地層が異なる場合もあるため、試験杭打設中の施工データ記録が重要。
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
＞ 杭工事の施工管理ポイントを確認する
＞ 山留め工事の種類と施工管理ポイントを確認する
＞ 地下水調査・地下水位測定と湧水対策を確認する
参考法令・規格
- 建築基準法施行令 第38条（基礎の構造）
- JIS A 1219 土の標準貫入試験方法
- 建築物のための改良地盤の設計及び品質管理指針（国土交通省）
※ この記事の法令確認日：2026年5月
管理人からのコメント
N値は地盤の強さの目安ですが、地質の種類（砂・粘土・礫）によって意味が変わります。ボーリング柱状図を構造設計者と照合し、設計上のN値と現場実測が一致しているか確認してください。
想定外の地層が出た場合は直ちに設計者へ報告が必要です。
