孔内水平載荷試験とは？目的・試験方法と変形係数・N値との違いを整理
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
「孔内水平載荷試験ってよく聞くけど、N値と何が違うの？どんな設計に使うの？」
この記事の要点
孔内水平載荷試験（こうないすいへいさいかしけん）とは、ボーリング孔の孔壁を水平方向に押して地盤の変形特性を調べる試験のことです。得られる変形係数・水平地盤反力係数は、地中連続壁や杭の水平抵抗の設計に直接使われます。
打撃回数で地盤の硬さを見るN値とは目的が異なり、水平力に対する地盤の「粘り」を数値化できるのがこの試験の強みです。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
なぜ孔の中で水平に力をかける必要があるか
建物の基礎は鉛直荷重だけを受けているわけではありません。地震力や土圧、水圧など、水平方向の力も地盤に伝わります。
問題は、標準貫入試験（SPT）で得られるN値は鉛直方向の打撃貫入抵抗であって、水平方向に地盤がどう変形するのかは直接わかりません。
言い換えると、「縦に押したときの固さ」と「横に押したときの粘り」は別物です。
例えば、地中連続壁（ソイルセメント壁や鉄筋コンクリート壁）を設計するときは、土圧に対して壁がどれだけたわむかを計算します。そのたわみ量を求めるには、水平方向の地盤ばね定数が必要になります。
これが孔内水平載荷試験を行う一番の動機です。
試験の仕組み

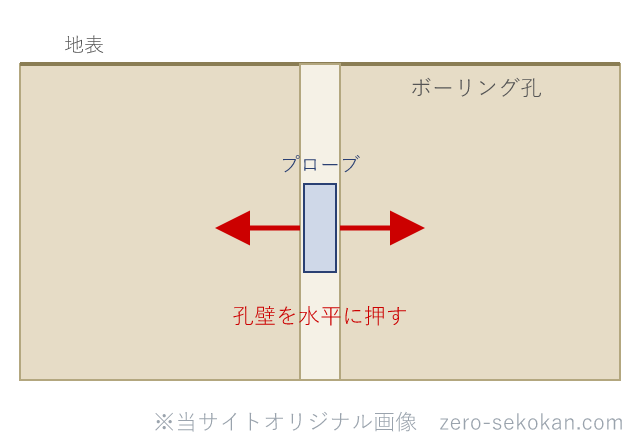

孔内水平載荷試験は、ボーリングで掘った孔の中にプローブ（円筒形のゴム膜装置）を入れて行います。
プローブ内部に加圧すると、ゴム膜が膨らんで孔壁を押します。この圧力と変位（孔の拡がり量）を段階的に測定するというのが基本的な流れです。
簡単に言えば、孔内水平載荷試験は「掘った穴の中で風船をふくらませ、横に押したときの地盤の手応え」を測る試験です。N値が縦の打撃なのに対し、こちらは横向きの粘り（変形のしにくさ）を直接数値にする、という違いです。
試験方式は主に2種類あります。
- ボアホールジャッキ試験：剛性の高いジャッキで孔壁を2方向から押す。変位量を直接測定できる。岩盤や硬質な地盤に向いている。
- プレシオメーター試験：ゴム膜の膨張量と圧力を測定する。軟弱な土質地盤で広く使われる。フランス発祥で、メナール型が国際的に普及している。
どちらも「圧力をかけながら変位を測る」という原理は同じです。違いは剛性とプローブの構造にあります。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
試験で得られる値
孔内水平載荷試験では、圧力と変位の関係から以下の値が得られます。
変形係数（E）
地盤の弾性的な変形しやすさを示す値です。圧力と変位の関係が直線的な範囲（弾性域）の傾きから計算します。
単位はkN/m2（kPa）またはMN/m2（MPa）で、値が大きいほど変形しにくい、つまり固い地盤です。
水平地盤反力係数（kh）
地盤が水平力を受けたときの反力の強さを表す係数です。単位はkN/m3で、杭や矢板の水平方向の設計で使われます。
要は、地盤が「横から押したときにどれだけ押し返すか」を数値にしたものです。
降伏圧力・極限圧力
降伏圧力は地盤が弾性変形から塑性変形に移行する圧力、極限圧力は地盤が破壊に至るときの圧力です。
この2つを把握することで、その地盤が「どのくらいの圧力まで耐えられるか」の上限がわかります。
静止土圧
試験開始時の孔壁に作用している圧力（初期水平応力）です。山留め設計における土圧の推定に使えます。
N値との使い分けはどう考えるか
N値は地盤の硬さを打撃回数で表した指標です。地盤分類や支持層の判定、液状化判定など、地盤全体の傾向をつかむのに向いています。
一方で孔内水平載荷試験は、水平方向の設計値（変形係数・水平地盤反力係数）を直接測定します。N値から推定式で変形係数を求めることもできますが、推定値は精度が落ちるため、詳細設計には直接測定が必要です。
簡単にいうと、「N値は地盤を大まかに把握する道具、孔内水平載荷試験は設計計算に使う数値を測る道具」という位置づけです。
例えば、杭の水平耐力の詳細設計や地中連続壁の変位計算では、N値から推定した値では精度が不十分なことがあります。そういった場合に孔内水平載荷試験を実施するというのが実務の判断です。
孔内水平載荷試験を含む地盤調査の方法は、平成13年国土交通省告示第1113号の第一に位置づけられています。
建設現場での活用場面
孔内水平載荷試験の結果が実際に使われる場面を整理します。
地中連続壁・山留め壁の設計
土圧に対する壁体の変形量を計算するとき、地盤ばね（水平地盤反力係数）が必要です。掘削深度が深い現場や軟弱地盤では、N値の推定値では安全側に設計しすぎるか、逆に過小評価するリスクが生じます。
孔内水平載荷試験で実測値を取れば、設計の精度が上がります。
杭の水平力設計
杭は鉛直荷重だけでなく、地震時の水平力も受けます。杭の水平変位や曲げモーメントを計算するには、地盤の水平地盤反力係数が必要です。
例えば、海岸部や港湾の埠頭杭では水平力が支配的になります。こうした現場では孔内水平載荷試験が標準的に実施されます。
岩盤の変形性評価
ダムや大型構造物の基礎岩盤の変形係数を評価するとき、ボアホールジャッキ試験が有効です。岩盤は室内試験サンプルの採取が難しいため、孔内原位置試験の価値が高くなります。
N値からは支持ぐいの許容支持力などを算定できますが、孔内水平載荷試験で得る変形係数は、N値からの推定とは異なる水平方向の直接測定値です。
混同しやすい用語の整理
変形係数 vs 弾性係数（ヤング率）
弾性係数（ヤング率）は材料が完全弾性を示す理想状態の剛性を表します。変形係数は地盤の実際の圧力・変位関係から求めた値で、弾塑性的な挙動を含みます。
地盤では「弾性係数」と呼ばずに「変形係数」と呼ぶのが一般的です。
水平地盤反力係数 vs 地耐力
地耐力は鉛直方向の荷重に対する地盤の支持力です。水平地盤反力係数は水平方向の変形に対する抵抗です。
向きが違うので、混同しないようにしましょう。地耐力は平板載荷試験などで求め、水平地盤反力係数は孔内水平載荷試験で求めます。
ボアホールジャッキ試験 vs プレシオメーター試験
どちらも孔内水平載荷試験の一種ですが、ジャッキ式は剛性プレートで押すため岩盤向き、プレシオメーター式はゴム膜を膨張させるため軟弱土向きです。対象地盤によって使い分けます。
理解度チェック
孔内水平載荷試験で得られる値のうち、杭の水平力設計で使われる値はどれか。
水平地盤反力係数（kh）。杭の水平変位や曲げモーメントの計算に使う。変形係数から換算して求めることもある。
ボアホールジャッキ試験とプレシオメーター試験の使い分けは？
ボアホールジャッキ試験は剛性プレートで孔壁を押すため岩盤や硬質地盤に適する。プレシオメーター試験はゴム膜を膨張させる方式で、軟弱な土質地盤に向く。
N値が分かっていても孔内水平載荷試験を実施する理由は何か。
N値は水平方向の変形特性を直接測定できないため。N値から変形係数を推定できるが精度に限界があり、地中連続壁や杭の水平設計で高精度が求められる場合は実測値を取る必要がある。
まとめ
- 孔内水平載荷試験は、ボーリング孔の孔壁を水平方向に押して地盤の変形特性を調べる原位置試験である。
- ボアホールジャッキ試験は岩盤・硬質地盤向け、プレシオメーター試験は軟弱土向けで使い分ける。
- 得られる主な値は、変形係数・水平地盤反力係数・降伏圧力・極限圧力・静止土圧の5つ。
- 変形係数は地盤の弾性的な変形しやすさ、水平地盤反力係数は地盤が水平力に対して押し返す強さを表す。
- N値は地盤全体の傾向把握に使い、孔内水平載荷試験は水平設計の入力値を直接得るために使う。
- 地中連続壁の変位計算や杭工事の水平耐力設計が主な活用場面。地盤調査の一環として計画する。
