平板載荷試験って何？いつ使うの？
この記事の要点
平板載荷試験とは、円形鋼板（載荷板）を地盤面に置いて荷重をかけ、沈下量から地耐力を直接測定する試験です（JGS 1521）。載荷板は直径30cmが標準です。
N値から推定する標準貫入試験とは異なり、地耐力を実測できるのが特徴です。ただし有効深さが浅いため、地盤改良後の品質確認や表層地盤の支持力確認に使われることが多い試験です。
地盤の強さを「直接測る」という点では非常に信頼性が高い試験です。
ただし、測定できる深さに限界があるため、施工管理ではどんな場面で使うかを理解しておくことが大切です。
- ＞ 地盤調査とN値の確認ポイントを確認する
- ＞ 地盤改良工事の施工管理ポイントを確認する
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
平板載荷試験の手順
試験は以下の流れで進みます。
- 試験地盤面の整地：載荷板を水平に設置できるよう試験箇所の地盤面を整地します。載荷板が傾くと荷重が均一にかかりません。
- 載荷板（直径30cmの円形鋼板）の設置：整地した地盤面に直径30cmの円形鋼板を置き、反力装置（反力杭や重機を利用）をセットします。
- 荷重の段階的増加：ジャッキで荷重を段階的に増やしながら、各段階で沈下量が収束するまで載荷を続けます。
- 沈下量の記録：各荷重段階での沈下量を変位計で読み取り、荷重と沈下量の関係をグラフ化します。
- 降伏荷重・極限支持力の判定：荷重と沈下量のグラフから、地盤が降伏し始める点（降伏荷重）と地盤が破壊に至る荷重（極限支持力）を読み取ります。
言い換えると、「鋼板で地面を押して、どれだけの力で地盤が沈み始めるかを直接確認する試験」です。
有効深さが浅い試験をなぜ使うか

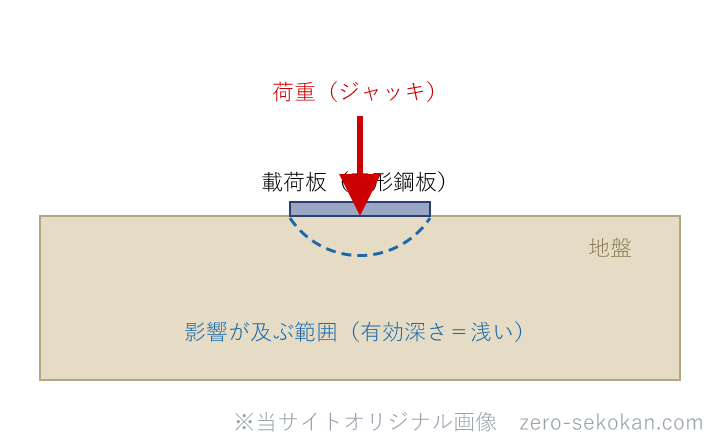

平板載荷試験の有効深さは、載荷板径（30cm）の1.5～2倍程度、つまり45～60cm程度とされています。
これは「試験で評価できるのは地表面から45～60cmの範囲の地盤」という意味です。
深部地盤の支持力を評価するには向いていませんが、その浅さが逆に強みになる場面があります。
- 地盤改良後の品質確認：表層改良した地盤が設計通りの支持力を持っているか、改良直後に現地で確認できます。
- 直接基礎の支持力確認：基礎底面の直下の地盤支持力を直接測定したい場合に使えます。
- 道路・盛土の締固め確認：土木工事で路床・路盤の支持力を確認する際にも使われます。
例えば、表層改良工事が完了した後に「改良した地盤が本当に設計支持力を満たしているか」を確認するため、改良範囲内で平板載荷試験を実施することがあります。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
地盤改良後の確認への使い方
地盤改良（表層改良）は、セメント系固化材を地盤と混合して地耐力を高める工法です。
改良後の地盤は地中に埋まってしまうため、目視では品質を確認できません。そこで平板載荷試験が活躍します。
施工管理での使い方は次の通りです。
- 試験実施のタイミング：固化材混合・養生が完了した後、基礎工事に着手する前に実施します。
- 判定基準：設計で定めた許容地耐力（kN/m2）に対して、試験結果が基準値以上であることを確認します。
- 試験位置の選定：改良範囲全体を代表できる位置で複数点実施し、改良効果のばらつきを確認します。
- 記録の保管：試験結果は竣工書類として保管します。後から品質を証明できる重要な記録です。
要は、「一軸圧縮試験（サンプリング試料の強度確認）と組み合わせることで、地盤改良の品質確認が完結する」という位置づけです。
標準貫入試験と何が違うか
平板載荷試験と標準貫入試験はどちらも地盤の強さを調べる試験ですが、測定方法・得られる情報・適用範囲が異なります。
| 比較項目 | 平板載荷試験 | 標準貫入試験（SPT） |
|---|---|---|
| 測定方法 | 鋼板に荷重をかけて沈下量を実測する | ハンマー打撃回数（N値）を記録する |
| 得られる情報 | 地耐力（直接測定値） | N値（地盤硬軟の相対指標）→地耐力は推定 |
| 有効深さ | 載荷板径の1.5～2倍（約45～60cm） | ボーリング深度まで（数十mも可能） |
| 主な用途 | 表層地盤の支持力確認・地盤改良後の確認 | 建物全体の基礎計画・杭工事の支持層確認 |
| コスト・手間 | 比較的手軽・現場で即時確認できる | 大型機械・専門技術が必要 |
簡単にいうと、「表層の地耐力を直接確認したいなら平板載荷試験、深部地盤を含めた建物全体の基礎計画を立てるなら標準貫入試験」という使い分けです。
試験の目的が違うため、どちらが優れているという話ではありません。施工段階での品質確認に平板載荷試験、設計前の地盤調査に標準貫入試験、という役割分担があります。
平板載荷試験は、地盤調査の方法の一つとして平成13年国土交通省告示第1113号（旧・昭和46年建設省告示第111号を引き継いだ現行告示）に位置づけられています。

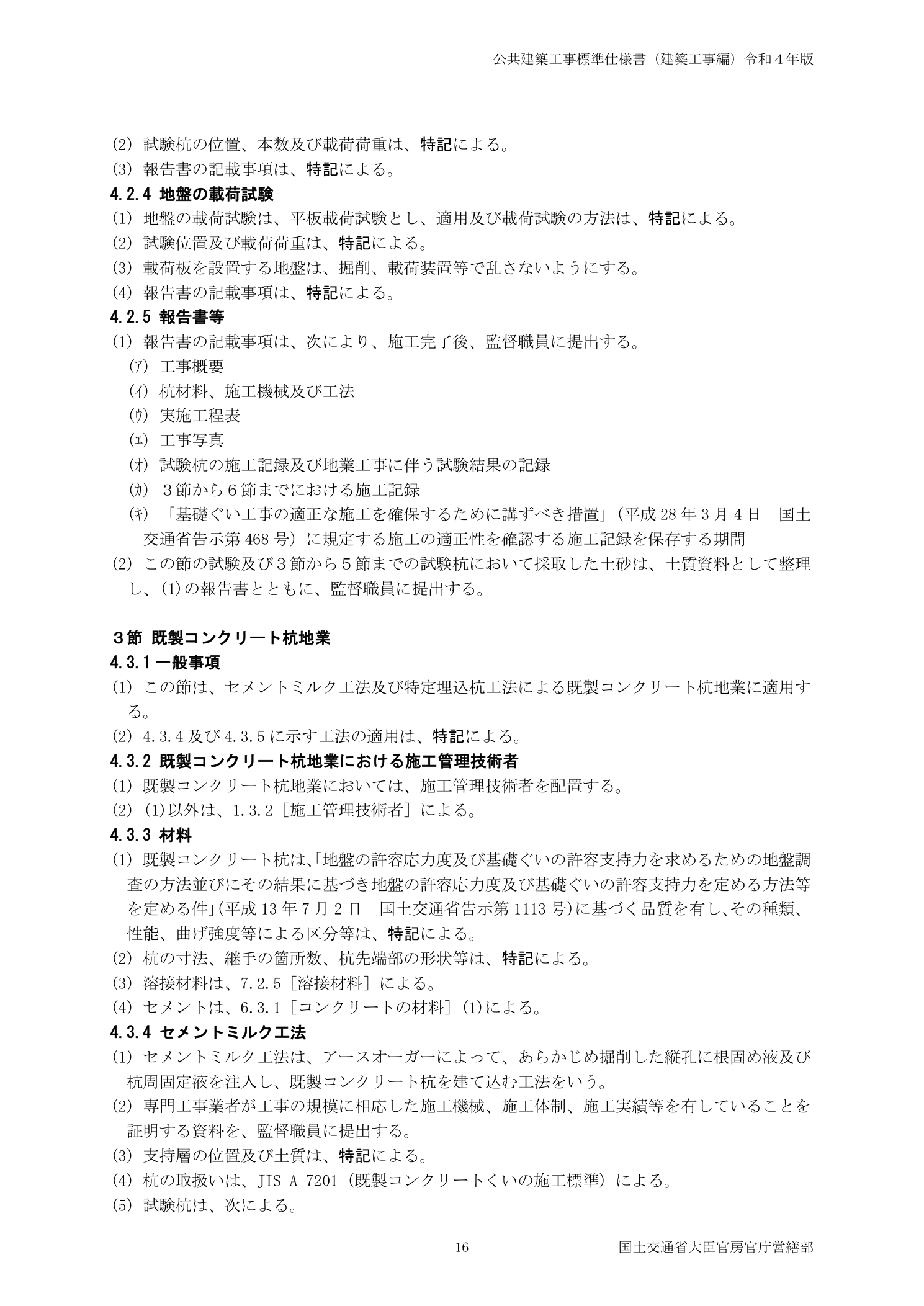

平板載荷試験の適用・試験方法・報告書の規定は、公共建築工事標準仕様書（建築工事編）の4.2.4節（地盤の載荷試験）にも示されています。
混同しやすい用語の整理
平板載荷試験 vs 標準貫入試験
平板載荷試験は表層地盤の地耐力を鋼板への加重で直接実測します。有効深さが浅く、地盤改良後の確認や表層支持力確認が主な用途です。
標準貫入試験はハンマー打撃回数（N値）から地盤の硬軟を判定し、N値をもとに地耐力を推定します。ボーリング孔を使うため深部地盤まで評価でき、建物の基礎設計・杭計画に広く使われます。
理解度チェック
平板載荷試験に使う載荷板のサイズと形状は？
直径30cmの円形鋼板（JGS 1521）。地盤面に水平に設置して段階的に荷重をかけ、沈下量から地耐力を直接測定する。
平板載荷試験の有効深さはどのくらいか？
載荷板径（30cm）の1.5～2倍程度、つまり約45～60cm程度。深部地盤の評価には向かないため、表層改良後の確認や直接基礎の支持力確認に使われる。
地盤改良後に平板載荷試験を行う目的は？
改良した地盤が設計で定めた許容地耐力（kN/m2）以上の支持力を持っているかを現地で直接確認するため。埋まってしまった改良地盤の品質を証明する記録としても保管される。
まとめ
- 平板載荷試験は直径30cmの円形鋼板に段階的に荷重をかけ、沈下量から地耐力を直接測定する（JGS 1521）。
- 有効深さは載荷板径の1.5～2倍（約45～60cm）で、深部地盤の評価には向かない。
- 地盤改良（表層改良）後の品質確認・表層地盤の支持力確認が主な用途。
- 標準貫入試験がN値からの推定であるのに対し、平板載荷試験は地耐力を直接実測できる。
- 地盤改良後は一軸圧縮試験と組み合わせて品質確認を行い、結果は竣工書類として保管する。自主検査の記録として残す。
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
＞ 地盤調査とN値の確認ポイントを確認する
＞ 地盤改良工事の施工管理ポイントを確認する
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・JGS 1521（地盤の平板載荷試験方法）
・地盤工学会「地盤調査の方法と解説」
※ この記事の法令確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
平板載荷試験で見えるのは表層だけ
有効深さが45～60cmと浅いことは、試験で評価できるのはその深さまでの地盤だけ、という意味です。例えば表層改良の深度が2mあっても、平板載荷試験が見ているのは表面付近に限られます。
改良の全体を確認するには、一軸圧縮試験のサンプリング深度なども合わせて確認します。
