「ガス圧接継手って何を確認すればいいの？ふくらみの大きさって何ミリ以上必要なの？
ずれ・折れの基準は？」
この記事の要点
ガス圧接継手の施工管理では、外観検査の合否判定基準（数値）を押さえることが重要です。主な数値は次のとおりです。
- ふくらみ直径：鉄筋径（d）の1.4倍以上（SD490は1.5倍以上）。ふくらみが小さいと接合強度が不足する。
- ふくらみ長さ（軸方向）：鉄筋径（d）の1.1倍以上（SD490は1.2倍以上）。
- ふくらみにおける圧接面のずれ：鉄筋径（d）の1/4以下。
- 鉄筋中心軸の偏心量：鉄筋径（d）の1/5以下。圧接面のずれ（1/4）とは別の項目です。
- 折れ曲がり：2°以下。圧接部で鉄筋軸が折れていると引張力を正常に伝えられない。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
ガス圧接継手のしくみ
ガス圧接継手は、鉄筋同士を接触させてガス（酸素・アセチレン等）で加熱しながら圧力をかけて溶接する工法です。鉄筋端面が高温で塑性変形し、両者が一体化することで連続した鉄筋と同等の強度が得られます。
言い換えると「熱と圧力で鉄筋をくっつける継手」です。コンクリートを打設する前に行い、圧接後は外観検査（目視）と、必要に応じて超音波探傷試験（UT）で品質を確認します。
外観検査の合否判定基準（数値）
JASS 5 および鉄筋継手工事標準仕様書（日本鉄筋継手協会）では、外観検査の合否判定を次の4項目で行います。
| 確認項目 | 合格基準 | 不合格時の対応 |
|---|---|---|
| ふくらみの直径 | 鉄筋径（d）の1.4倍以上（SD490は1.5倍以上） | 再加熱・再加圧で修正 |
| ふくらみの長さ（軸方向） | 鉄筋径（d）の1.1倍以上（SD490は1.2倍以上） | 再加熱・再加圧で修正 |
| ふくらみにおける圧接面のずれ | 鉄筋径（d）の1/4以下 | 切断して再施工（再加熱不可） |
| 鉄筋中心軸の偏心量 | 鉄筋径（d）の1/5以下 | 切断して再施工 |
| 折れ曲がり角度 | 2°以下 | 再加熱して修正 |
「d」は圧接する鉄筋の呼び径のことです。例えばD25（径25mm）を圧接する場合、ふくらみ直径は1.4×25=35mm以上・ふくらみ長さは1.1×25=27.5mm以上必要です。鉄筋径の規格については鉄筋規格も確認しておくと判断しやすいです。

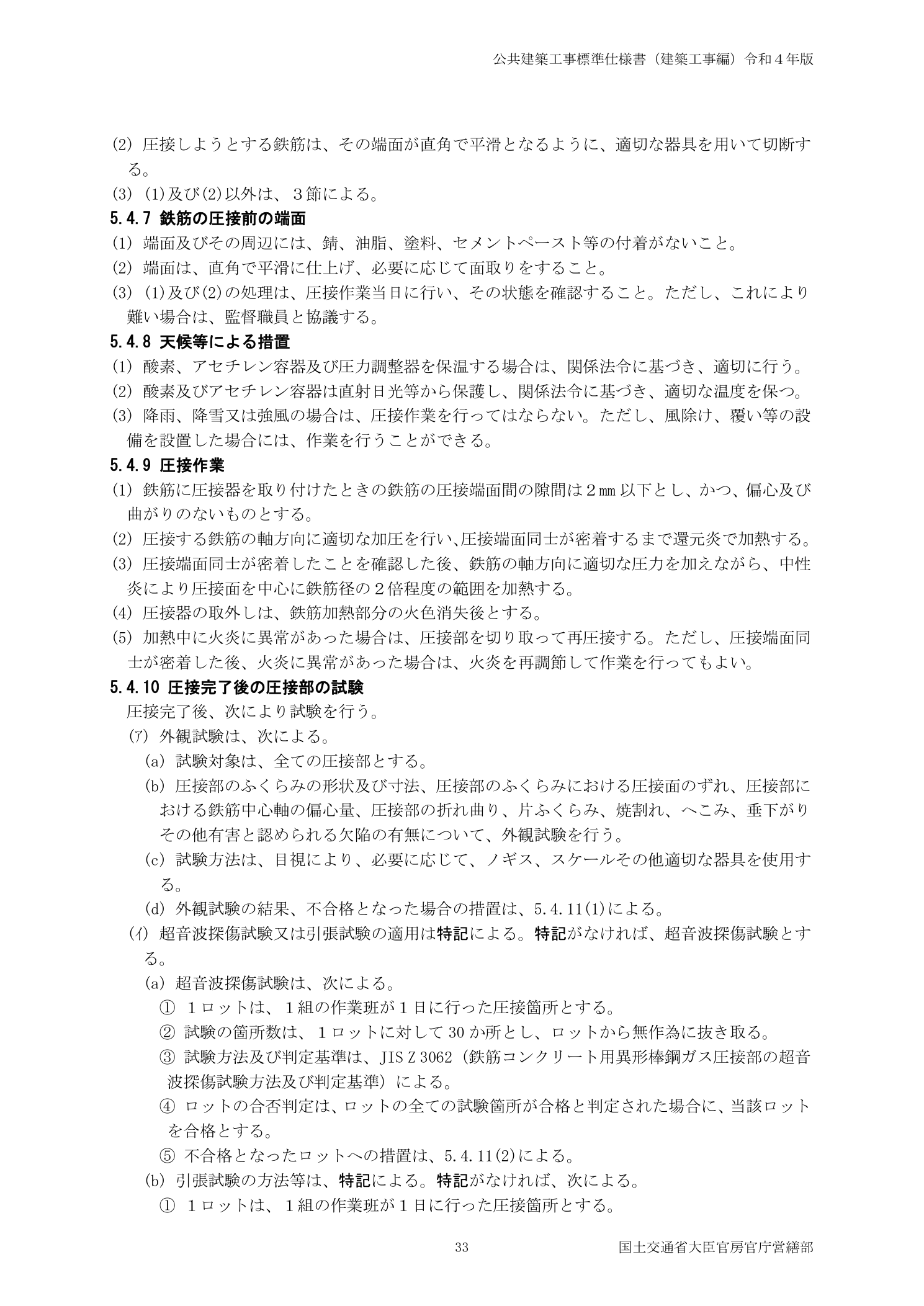

外観試験の合否基準および超音波探傷試験の規定は、公共建築工事標準仕様書（下図）の5.4.10に示されています。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
ふくらみ形状の注意点
ふくらみが数値を満たしていても、形状が不良な場合は不合格になることがあります。
- 著しい凹み（くびれ）：ふくらみの中央にくびれがある場合は圧接面が分離しているおそれがある。
- いびつ・角張ったふくらみ：なだらかな丸みのある形状であることが必要。角張っている場合は内部欠陥の可能性がある。
- ふくらみの片寄り：圧接面がふくらみの中心付近にあることが必要。端に寄っている場合は軸方向の加圧が不均一だったことを示す。
超音波探傷試験（UT）の実施
外観検査で問題がない場合でも、内部欠陥（未溶着・割れ等）を確認するために超音波探傷試験（UT）を行います。UTは自主検査の一環として実施し、結果を記録します。
- 実施頻度：1検査ロット（同一作業班が同一日に施工した圧接箇所・最大200か所）から30か所を無作為に抽出して抜取り検査する（JASS 5 の標準）。
- 不合格時：不合格箇所を含む同一作業班・当日の全圧接箇所を検査対象に拡大する。
- UTで内部欠陥が確認された場合：切断して再施工する（再加熱では直せない）。外観検査だけでは検出できない内部欠陥を確認するのがUTの役割ですね。

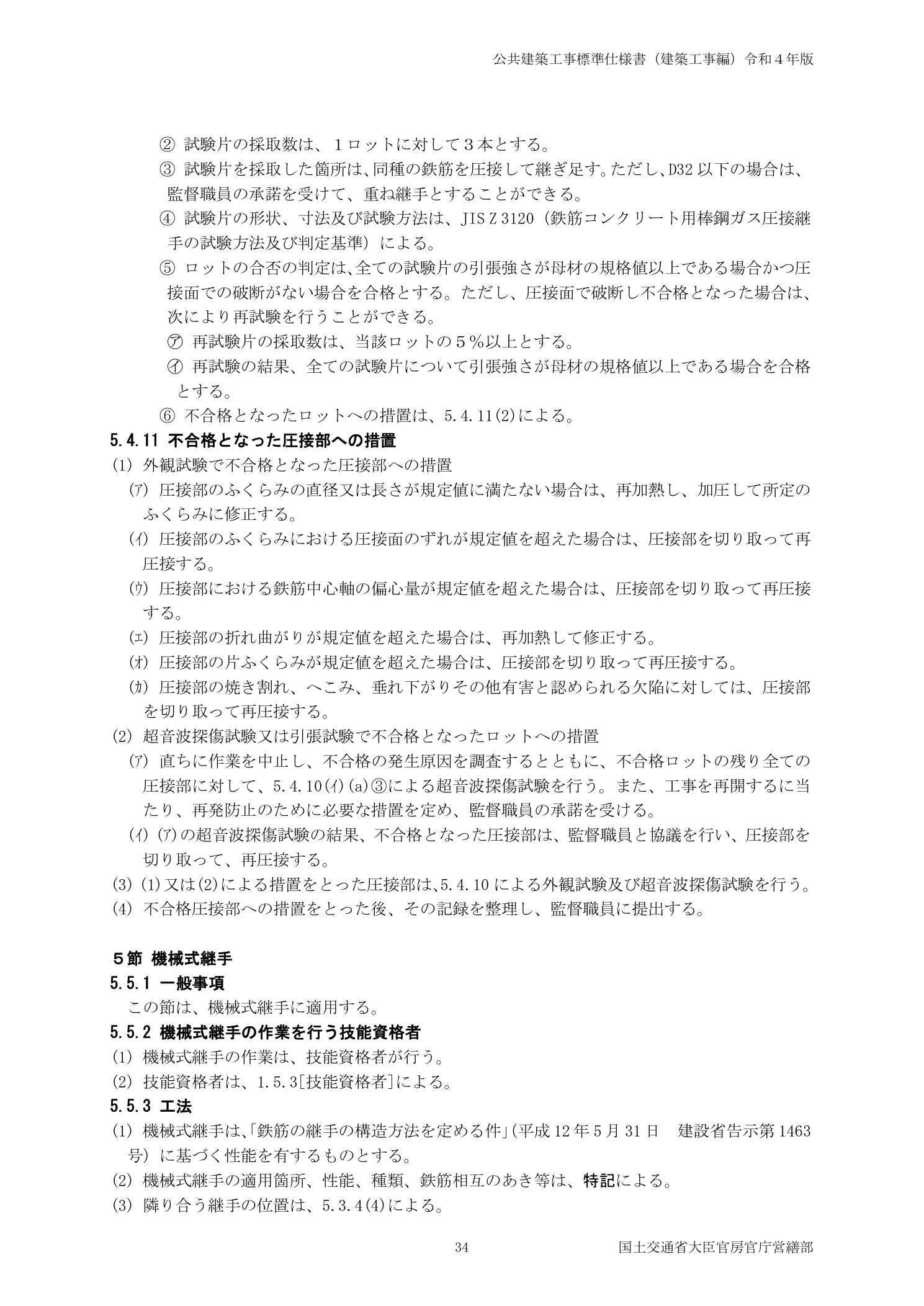

超音波探傷試験で不合格となった場合の措置は、公共建築工事標準仕様書（下図）の5.4.11に定められています。
混同しやすい用語の整理
ガス圧接継手 vs 重ね継手 vs 機械式継手
ガス圧接継手：鉄筋端面を加熱・加圧して一体化させる継手。外観検査・UT検査で品質管理する。
重ね継手：鉄筋を一定長（定着長さの基準に基づく）だけ重ねてコンクリートで定着させる。継手位置の集中を避ける必要がある。
機械式継手：カプラー等の機械的な連結器で鉄筋を接続する。引張試験で品質確認。
→ 継手の種類によって検査方法・管理基準が異なる。
ふくらみ直径 vs ふくらみ長さ
ふくらみ直径：鉄筋の外径方向のふくらみのサイズ。1.4d以上。
ふくらみ長さ：鉄筋の軸方向のふくらみのサイズ（幅）。1.1d以上。
→ 「直径は太さ（1.4倍）、長さは幅（1.1倍）」と覚えると混同しにくい。
理解度チェック
ガス圧接継手の外観検査で、ふくらみ直径の合格基準は鉄筋径（d）の何倍か。
1.4倍以上（SD490は1.5倍以上）。例：D25なら直径35mm以上のふくらみが必要。
ふくらみの軸方向の長さの合格基準は鉄筋径（d）の何倍か。
1.1倍以上（SD490は1.2倍以上）。例：D25なら27.5mm以上の長さが必要。
圧接面のずれと鉄筋中心軸の偏心量の合格基準はそれぞれいくらか。
ふくらみにおける圧接面のずれは鉄筋径（d）の1/4以下、鉄筋中心軸の偏心量は1/5以下。圧接面のずれが超過した場合は再加熱では直せず切断して再施工する。
ガス圧接継手の折れ曲がりの合格基準はいくらか。また超過時はどうするか。
2°以下。2°を超える場合は再加熱して修正する（折れ曲がりは切り取り不要）。
まとめ
- ふくらみ直径：1.4d以上（SD490は1.5d以上）。
- ふくらみ長さ：1.1d以上（SD490は1.2d以上）。
- ふくらみにおける圧接面のずれ：d/4以下。鉄筋中心軸の偏心量：d/5以下（別の項目）。
- 折れ曲がり：2°以下。超過時は再加熱修正。ふくらみ不足・折れ曲がりは再加熱で修正、圧接面のずれ超過・片ふくらみ・割れは切断再施工。
- 超音波探傷試験：1検査ロット（最大200か所）から30か所を抜取り。不合格時は対象拡大→全数検査、不合格部は切断再施工。
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
- JASS 5（鉄筋コンクリート工事）日本建築学会
- 鉄筋継手工事標準仕様書（ガス圧接継手工事）日本鉄筋継手協会
- 公共建築工事標準仕様書（建築工事編）国土交通省
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
数値が合格でも形状不良・内部欠陥で不合格になる
ふくらみ直径などの数値が基準を満たしていても、形状がいびつだったりUT検査で内部欠陥が見つかれば不合格になります。ガス圧接は作業者の技能に依存する部分が大きく、同じ現場でも作業者によって品質にばらつきが出やすい工種です。
施工管理者は圧接作業者が「ガス圧接技量付与機関の技量付与証明書」を持っているかを確認し、技量のランク（鉄筋径の対応範囲）が当該工事の鉄筋径に対応しているかを確認します。特にD32以上の太径鉄筋を圧接する場合は、技量のランク確認が重要です。
