キープランとは何か：図面上での位置確認と施工管理での使い方
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
図面の隅にある小さい平面図みたいなものがキープラン？どうやって使うの？
この記事の要点
キープランは、詳細図・断面図・部分図などの図面に添付される小型の建物全体配置図です。「今見ているこの詳細図は建物全体のどの部分を示しているか」を一目でわかるようにするために使います。
施工管理での活用場面は、施工図や総合図を読む際に「どの部位の図面か」を素早く確認することです。キープランを見る習慣をつけることで、図面の読み間違いによる施工ミスを防げます。
キープランとは、詳細図や断面図などに添付され、その図面が建物全体のどこを示しているかを表す小型の全体図のことです。
図面を読む上での基本的な道具で、使い方を知らないと、詳細図が建物のどこを指しているかわからなくなります。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
キープランが描かれる図面
キープランは主に次の図面に添付されます。
- 断面図・立面図：建物全体の平面にどの方向で切断した断面かを示す
- 詳細図（ディテール）：建物全体の平面のどの部分の詳細を示しているかを表す
- 部分平面図：建物全体の平面の一部を拡大した図面に、どの範囲を拡大しているかを示す
位置は図面の隅（多くの場合は右下・左下）に小さく記載されます。矢印・ハッチング・破線などで「この詳細図はここを見ている」という場所を示しています。
キープランに含まれる情報
キープランには次の情報が含まれます。
- 建物全体のシルエット：建物の形（平面形状）を小さく示す
- 方位：建物の北方向を示す方位マークが記載されることがある

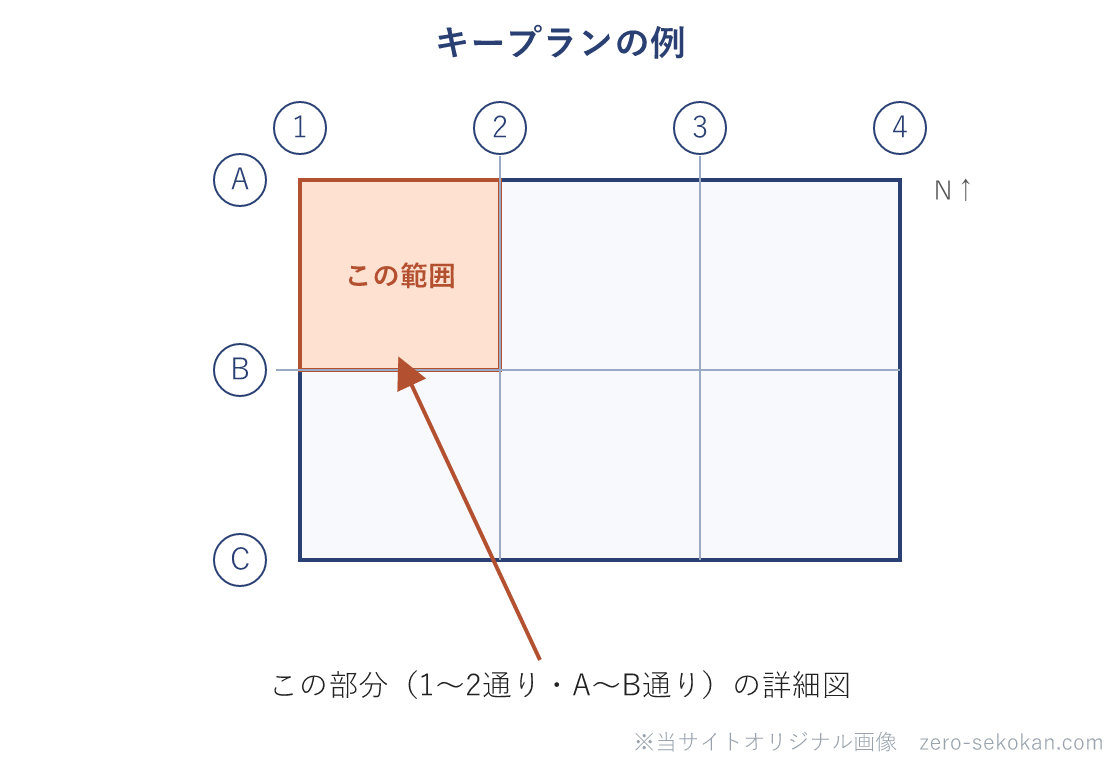

- 通り符号：建物の基準線（通り芯）につけた符号。横方向（X方向）と縦方向（Y方向）に、数字（①②）や英字（A・B、X1・Y1など）を割り当てる。これにより、詳細図が何通りと何通りの間を示しているかがわかる（東西南北との対応は建物の向きしだいで、符号の付け方は物件によります）
- 切断線・矢印：断面図の場合、どこで切断してどちらを見ているかを示す切断線と矢印が描かれている
例えば、「A通り～B通り間のY方向断面図」という図面があった場合、キープランでA通りとB通りの位置を確認することで、建物全体のどの部分の断面かがわかります。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
施工管理でキープランをどう活用するのか
施工管理者がキープランを活用する主な場面は次の通りです。
- 図面の読み合わせ：詳細図・断面図の説明をするとき、キープランを使って「これは建物のここの図面です」と相手に伝える。下請け業者との打ち合わせで特に役立つ
- 施工箇所の特定：作業員に施工場所を指示するとき、キープランと通り符号を使って「A通りとB通りの交点付近の作業」と具体的に示す
- 図面の照合：複数の図面を照合するとき、キープランで同じ部分を指しているかを確認する。建築図と構造図・設備図が同じ部位を示しているかを確認する際に使う
キープランを確認せずに詳細図を読むと、「これが建物のどこの詳細かわからない」状態になります。図面を開いたらまずキープランを確認する習慣をつけておくと、読み間違えによる施工ミスを防げます。
建具キープラン（建具の位置を示すキープラン）
キープランは平面図だけでなく、建具表でも使われます。これを建具キープランと呼び、各建具が建物のどの位置に付くかを平面上で示します。
建具には符号がつきます。代表的なものは AW（アルミ窓）・AD（アルミドア）・SD（スチールドア）・WD（木製ドア）・SW（スチール窓）などで、頭文字が材質、後ろの数字が建具の種類を表します（符号の付け方は物件によります）。建具キープランと建具表の符号を照合することで、「この符号の建具を建物のどこに取り付けるか」を特定できます。
混同しやすい用語の整理
キープラン vs 配置図
キープランは詳細図・断面図などに添付された建物全体の小型図（どの部分の詳細かを示す）。配置図は敷地内での建物・外構・境界の位置関係を示す独立した図面。役割が異なる。
なお、図面内のキープランそのものを「案内図」と呼ぶこともあります。一方で、敷地の所在地を地図で示す「案内図（所在地図）」は別物なので、どちらの意味かは図面で確認します。
理解度チェック
キープランとは何のために使う図か？
答えを見る
詳細図・断面図・部分図などが建物全体のどの部分を示しているかを一目でわかるようにするための小型配置図。図面の隅に添付される。
キープランに記載されている主な情報は何か？
答えを見る
建物全体のシルエット・通り符号・方位・切断線（断面図の場合）。これらを確認することで、詳細図がどの部位・どの方向を示しているかがわかる。
施工管理でキープランを活用する場面を2つ挙げよ。
答えを見る
①下請け業者・作業員との図面読み合わせで、詳細図が建物のどこの図面かを示す場面。②複数の図面（建築図・構造図・設備図）を照合する際に、同じ部位を示しているかを確認する場面。
まとめ
- キープランは詳細図・断面図に添付された小型の建物全体図。「この図面は建物のどこを示しているか」を確認するために使う。
- 通り符号・方位・切断線が記載されており、図面の向き・位置を把握できる。
- 施工管理では図面読み合わせ・施工箇所の特定・複数図面の照合に活用する。
- 図面を開いたらまずキープランを確認する習慣をつけることで、読み間違えによる施工ミスを防げる。
＞ 施工図と設計図の違いとは？を確認する
＞ 設計図書とは何か？を確認する
施工管理の基本は施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・公共建築工事標準仕様書（建築工事編）の図面に関する規定
・通り芯・通り符号の慣習（横＝X方向／縦＝Y方向に数字・英字を割り当て）。キープランは設計図書・施工図作成の慣用語
※ この記事の確認日：2026年6月
