屋外排水工事とは？雨水桝の泥だめ・汚水桝のインバートと桝の施工管理
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
雨水桝と汚水桝って、底の形が違うの？
どっちに泥だめで、どっちにインバートだっけ？
この記事の要点
屋外排水工事は、敷地内の雨水・汚水を、桝（ます）でつなぎながら排水管で公共下水などへ流す工事です。
- 桝の底の構造：雨水桝には泥だめ（土砂を沈める／深さ150mm以上）、汚水桝にはインバート（汚水を止めずに流す半円の溝）。役割が逆。
- 排水管：勾配は1/100以上で自然流下。ソケット管の受口は上流に向けて、水下から敷設する。
- 桝の間隔：点検・清掃のため、管径（内径）の120倍を超えない範囲に桝・マンホールを設ける。

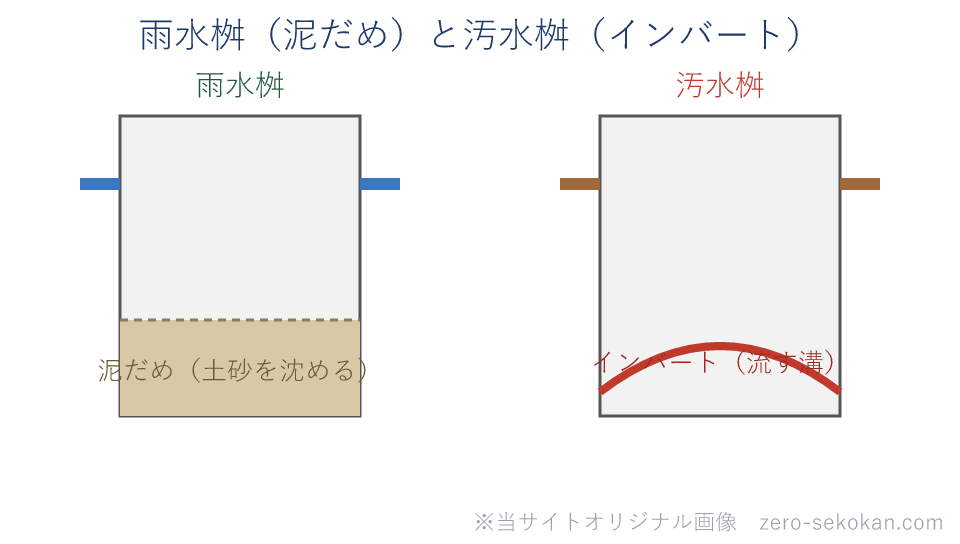

屋外排水でいちばん問われるのが、雨水桝と汚水桝の「底の構造の違い」です。まず断面で押さえます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
屋外排水工事とは？敷地の雨水・汚水を桝でつなぐ
屋外排水工事は、建物から出る雨水・汚水を、桝（ます）と排水管でつないで敷地外の公共下水などへ流すための工事です。
排水は原則として、ポンプを使わず勾配で流す自然流下です。だから「流れを止めない納まり」が施工の要になります。
桝は、配管の起点・合流点・屈曲点や、直線が長く続く区間に設けます。中でつまりや滞留が起きていないかを点検・清掃するための要所です。
雨水桝と汚水桝はどう違うか（泥だめ と インバート）
同じ桝でも、雨水桝と汚水桝では底の構造が逆です。流れてくるものの性質が違うためで、用途から考えると取り違えません。
| 桝の種類 | 底の構造 | ねらい |
|---|---|---|
| 雨水桝 | 泥だめ（深さ150mm以上） | 雨と一緒に流れ込む土砂を底に沈め、下流の管のつまりを防ぐ |
| 汚水桝 | インバート（半円の溝） | 汚水を流れの中心に通し、よどませず固形物の滞留・悪臭を防ぐ |
つまり、土砂を沈めたい雨水は泥だめ、流れを止めたくない汚水はインバートです。深さ150mm以上の泥だめは、土砂をためる機能を満たすための数値で、50mmでは浅すぎます。
覚え方は用途で考えます。雨水＝土砂を沈めたいから底に溜まり（泥だめ）。汚水＝止めずに流したいから底に溝（インバート）。試験はこの2つを入れ替えて誤りの肢を作ります。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
排水管の敷設で押さえる数値と向き
排水管は自然流下なので、流れを妨げない勾配・向きで据えます。
- 勾配：地中埋設排水管の勾配は1/100以上とし、自然流下を確保する。
- 受口の向き：ソケット（受口）付き管は、受口を上流に向け、水下（下流）から敷設する。受口を下流に向けると継手の段差が流れに逆らい、土砂が滞留しやすい。
- 桝の間隔：直線が長いと点検・清掃ができないため、管径（内径または内法幅）の120倍を超えない範囲に桝・マンホールを設ける。
- 管底差：雨水桝では、流入管底を流出管底より20mm程度高くして段差をつける。
- 給排水の離隔：給水管と平行に埋設するときは、汚染防止のため給水管を上・排水管を下にし、500mm以上のあきを設ける。
施工管理で何を確認するか
屋外排水の施工管理は、隠れる前（埋戻し前）の確認が中心です。
- 桝の底：雨水桝に泥だめ（150mm以上）、汚水桝にインバートが正しく設けられているか。種類の取り違えがないか。
- 勾配・通り：排水管の勾配が1/100以上で、逆勾配やたるみがないか。受口が上流向きか。
- 桝の位置・間隔：起点・合流・屈曲点と、管径の120倍以内に桝・マンホールがあるか。深い雨水桝には足掛け金物があるか。
- 通水・水勾配の確認：通水試験で滞留なく流れるか。埋戻し後に直せないため埋戻し前に確認する。
- 記録：桝の構造・配管の勾配・接合部は隠れる前に工事写真に残す。
過去問でどう問われたか
屋外排水工事は、令和元年度から令和7年度まで、2級でほぼ毎年問われています。引っかけは大きく3パターンです。
- ① 桝の底の構造の取り違え……雨水桝は泥だめ、汚水桝はインバート。これを入れ替える（雨水桝にインバート・汚水桝に泥だめ）のが誤り。
- ② 泥だめの深さの数値……雨水桝の泥だめは深さ150mm以上。50mmなどに下げるのは誤り。
- ③ ソケット管の受口の向き……受口は上流に向ける。下流に向けるとするのは誤り。
| 年度・級・No. | 問われ方／引っかけ |
|---|---|
| 2級 令和元年後期 No.15 | 雨水桝にインバート・汚水桝に泥だめとした → 逆（雨水桝＝泥だめ／汚水桝＝インバート）←①桝の底 |
| 2級 令和3年後期 No.15 | 雨水桝の泥だめを50mmとした → 150mm以上 ←②深さ |
| 2級 令和4年前期 No.15 | ソケット管の受口を下流に向けるとした → 上流に向ける ←③受口の向き |
| 2級 令和7年後期 No.15 | 雨水桝にインバート・汚水桝に泥だめとした → 逆 ←①桝の底 |
つまり雨水桝には泥だめ（深さ150mm以上）・汚水桝にはインバート、ソケット管の受口は上流に向ける。桝の底の構造・深さ・受口の向きの取り違えが誤りです。各行は該当する過去問解説にリンクしています。
混同しやすい用語の整理
ソケット管の 受口 と 差口
受口は、管端の太くなった差込み側（ソケット）です。差口は、もう一方の細い側で、受口に差し込んでつなぎます。屋外排水では受口を上流に向け、差口を下流側にして水下から敷設します。
桝（ます） と マンホール
桝は、配管の起点・合流・屈曲点や一定間隔に設ける比較的小さな点検・清掃口です。マンホールは、人が中に入って点検・清掃できる大きな桝で、深い・大口径の経路に設けます。どちらも詰まりを防ぐ点検口という役割は同じです。
理解度チェック
雨水桝と汚水桝で、底に設けるのはそれぞれ何か。
答えを見る
雨水桝は泥だめ（土砂を沈める）、汚水桝はインバート（汚水を流す半円の溝）です。組合せが逆になっている記述は誤りです。
雨水桝の泥だめの深さは、いくら以上が標準か。
答えを見る
150mm以上です。50mmでは浅すぎて土砂をためる機能を満たしません。
ソケット（受口）付きの排水管は、受口をどちら向きに据えるか。
答えを見る
上流に向けます。水下（下流）から敷設し、継手の段差が流れに逆らわないようにします。下流に向けるのは誤りです。
屋外排水管の桝・マンホールは、どのくらいの間隔で設けるか。
答えを見る
管径（内径または内法幅）の120倍を超えない範囲に設けます。点検・清掃のためです。
まとめ
- 雨水桝には泥だめ（深さ150mm以上）、汚水桝にはインバート。役割が逆。
- 排水管の勾配は1/100以上で自然流下。ソケット管の受口は上流に向ける。
- 桝・マンホールは管径の120倍以内に設ける。雨水桝は管底差20mm程度。
- 施工管理は埋戻し前に、桝の底の構造・勾配・受口の向き・桝の位置を確認する。
設備工事の施工管理全体は設備の施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
- 公共建築工事標準仕様書（機械設備工事編）国土交通省
- 各自治体の排水設備技術基準（雨水桝の泥だめ・桝の設置間隔ほか）
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
屋外排水のNo.15は、毎回ほぼ同じ論点（泥だめ／インバートの組合せと、その深さ）で誤りの肢を作ってきます。「雨水＝土砂を沈める＝泥だめ」「汚水＝流す＝インバート」と用途で結びつけると、入れ替えの肢に引っかかりません。
受口の向きも頻出です。受口（太い側）を上流に向け、水下から据えると継手の段差が流れの邪魔をしません。「受口は上流」とセットで覚えます。
