給排水設備とは？トラップと通気管の役割・封水深・給水方式の違い
本ページにはプロモーション（アフィリエイト広告）が含まれます。
けんせつる
トラップって、空気を通すためのものだっけ？
直結直圧方式と直結増圧方式も、どっちがどっちだか……
この記事の要点
トラップは封水で臭気を防ぎ、通気管は空気を通して封水切れを防ぐ。役割が逆で、これを入れ替える引っかけが最頻出です。
数値は2つ。排水トラップの封水深は5〜10cm、給水タンクのマンホールは直径60cm以上です。
建物の給排水設備とは、水を建物内に供給する給水設備と、使った水や雨水を建物外へ流す排水設備をまとめた呼び方です。

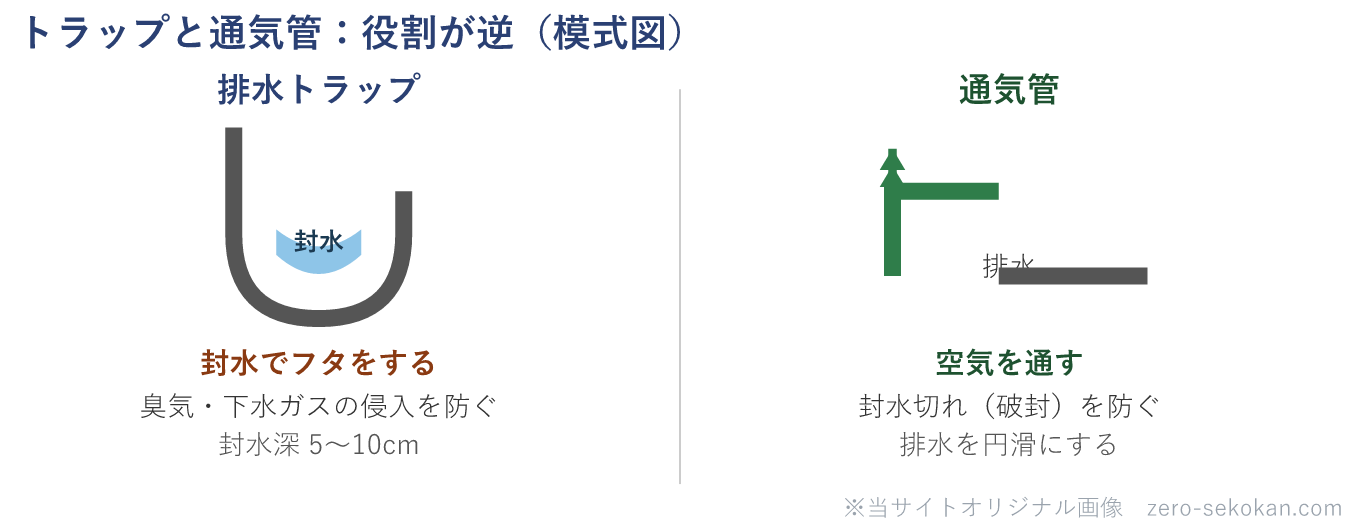

試験でねらわれるのは、似た役目の設備を入れ替える引っかけです。まず最頻出のトラップと通気管を図で押さえます。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
トラップと通気管は役割が逆
この分野の最頻出です。1級・2級とも繰り返し出ます。
トラップ（排水トラップ）は、排水管の途中に封水（水のたまり）をつくり、下水の悪臭やガスが室内へ侵入するのを防ぐものです。水でフタをするイメージです。
通気管は、排水管に空気を通して、サイホン作用などによる封水切れ（破封）を防ぐものです。あわせて排水の流れを円滑にします。
試験は、この2つを入れ替えてきます。「トラップは排水管内の空気を流通させて換気を行うために設ける」は誤り。空気を通す（換気する）のは通気管の役目で、トラップは封水で臭気をふさぐのが役目です。
数値も1つ押さえます。排水トラップの封水深は5〜10cm（阻集器を兼ねるものを除く）です。浅すぎると破封しやすく、深すぎると自浄作用が落ちます（排水トラップ）。
給水方式は「直結直圧」と「直結増圧」を分ける
給水方式でも、似た名前の入れ替えが出ます。
| 給水方式 | 仕組み・特徴 |
|---|---|
| 水道直結直圧方式 | 水道本管の圧力でそのまま各所へ給水する。低層の建物向き。圧力の足りない高層には不向き |
| 水道直結増圧方式 | 水道引込み管に増圧給水装置を直結して、より高い階まで給水する |
| 高置（高架）水槽方式 | いったん揚水した水を屋上の水槽にため、重力で各所へ給水する |
| 圧力水槽方式 | 加圧した空気の圧力で給水する。給水圧力の変動が大きく、停電時は給水できない |
試験のねらいは2つです。「増圧給水装置を直結する」のは直結"増圧"方式で、これを直結直圧方式の説明とすると誤り。もう1つ、直結直圧方式は低層向きなので「水圧が高すぎて2階建住宅には採用できない」は誤りです（不向きなのは高層側）。方式ごとの詳細は給水方式の種類にまとめました。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
給水タンクとマンホールの数値
給水タンク（受水槽）にも、覚える数値があります。
- マンホールの最小内法直径：内部の保守点検を行うために設けるマンホールは、直径60cm以上の円が内接できるものとします。45cmとする肢は誤りです。
- 6面点検：飲料水用の給水タンクは、外部からタンクの天井・底・周壁の保守点検ができるように設けます（周囲に点検スペースをとる）。
- タンク容量：給水タンクの容量は、1日の予想給水量をもとに、給水能力や使用時間などを考慮して決めます。
- ウォーターハンマー対策：給水管内に生じるウォーターハンマー（水撃圧）を吸収するために、エアチャンバーを設けます。
排水方式と桝
- 合流式と分流式：公共下水道の排水方式には、汚水と雨水を同一系統で流す合流式と、別々の系統で流す分流式があります。
- 雨水桝と汚水桝：地中埋設の排水管に桝を設けるとき、雨水桝には泥だめを、汚水桝にはインバートを設けます（屋外排水工事）。
- 中水道：水の有効利用のため、排水を回収・処理再生して、便所洗浄などの雑用水に再利用する水道のことです（飲用ではありません）。
混同しやすい用語の整理
トラップ と 通気管
役割が逆です。
トラップは、封水で臭気・下水ガスをふさぐもの。空気を通すためのものではありません。
通気管は、空気を通して封水切れ（破封）を防ぐもの。あわせて排水を円滑にします。
直結直圧方式 と 直結増圧方式
増圧装置の有無で分かれます。
直結直圧方式は、水道本管の圧力でそのまま給水する低層向きの方式です。
直結増圧方式は、増圧給水装置を直結して高い階まで給水する方式です。「増圧装置を直結」は増圧方式のほうです。
過去問でどう問われたか
給排水設備は、平成28年度から令和にかけて、主に2級で繰り返し問われています。引っかけは3つのパターンです。
- ① トラップと通気管の役割の入れ替え……トラップを「空気を流通させて換気するもの」とする。正しくは通気管の役目。
- ② 給水方式のすり替え……「増圧給水装置を直結する」を直結直圧方式とする（正しくは直結増圧方式）。直結直圧方式を「高すぎて低層に不向き」とする（正しくは低層向き）。
- ③ 数値のすり替え……給水タンクのマンホールを直径45cm（正しくは60cm以上）。排水槽の底の勾配を1/100（正しくは1/15〜1/10）。
| 年度・級・No. | 問われ方／引っかけ |
|---|---|
| 2級 平成28年 No.17 | トラップは空気を流通させて換気を行うために設けるとした → それは通気管の役目 ←①役割 |
| 2級 平成30年 No.17 | 増圧給水装置を直結する方式を「直結直圧方式」とした → 直結増圧方式 ←②給水方式 |
| 2級 令和3年前期 No.17 | 直結直圧方式は2階建住宅に不向きとした → 低層には適する（不向きは高層） ←②給水方式 |
| 1級 平成29年 No.18 | 給水タンクのマンホール最小内法直径を45cmとした → 60cm以上 ←③数値 |
| 1級 令和5年 No.18 | 排水槽の底の勾配を1/100とした → 1/15〜1/10 ←③数値 |
安定して問われるのはトラップは封水で臭気を防ぐ（換気は通気管）、封水深5〜10cm、マンホール60cm以上です。各行は該当する過去問解説にリンクしています。
理解度チェック
排水トラップと通気管は、それぞれ何のためのものか。
トラップは封水で下水の臭気・ガスの侵入を防ぐためのもの、通気管は空気を通して封水切れ（破封）を防ぎ排水を円滑にするためのものです。「トラップで換気する」は誤りで、換気（空気の流通）は通気管の役目です。
排水トラップの封水深はいくつか。
5〜10cmです（阻集器を兼ねるものを除く）。浅いと破封しやすく、深いと自浄作用が落ちます。
増圧給水装置を直結する給水方式は何か。
水道直結増圧方式です。水道本管の圧力でそのまま給水するのが直結直圧方式で、こちらは低層向きです。両者を入れ替える肢が出ます。
給水タンクのマンホールの最小内法直径はいくつか。
直径60cm以上の円が内接できるものとします。45cmとする記述は誤りです。飲料水用タンクは天井・底・周壁を外部から点検できるように設けます。
まとめ
- トラップは封水で臭気を防ぐ。通気管は空気を通して封水切れ（破封）を防ぐ。役割は逆。
- 排水トラップの封水深は5〜10cm。給水タンクのマンホールは直径60cm以上。
- 給水方式：直結直圧＝低層向き、直結増圧＝増圧装置を直結、高置水槽＝重力給水、圧力水槽＝停電時は給水不可。
- 公共下水道は合流式（汚水＋雨水）と分流式（別系統）。雨水桝は泥だめ、汚水桝はインバート。
- ウォーターハンマー対策はエアチャンバー。中水道は雑用水への再利用。
＞ 給水方式の詳細は給水方式の種類を確認する
＞ 封水深の根拠は排水トラップを確認する
＞ 雨水桝・汚水桝は屋外排水工事を確認する
過去問本命1級建築施工管理 第一次検定 問題解説集
