排水管の勾配って管径で変わるの？どれがどの数値か覚えられない……
この記事の要点
排水配管の勾配は、管径が小さいほど急に、大きいほど緩くとるのが基本です。65mm以下は1/50以上、75～100mmは1/100以上、125mmは1/150以上、150mmは1/200以上が最小勾配の目安です。
支持間隔は硬質塩ビ管（ビニル管）の横引き管で、吊り金物による吊りが1.0m以下（呼び径による）が基本です。
排水配管の施工で最も重要な管理項目のひとつが「勾配」です。勾配が不足していたり、逆勾配になっていたりすると、排水不良や詰まりが生じます。
管径ごとに必要な勾配が異なるため、「この管径ならこの勾配」という対応関係を頭に入れておくことが施工管理の基本になります。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

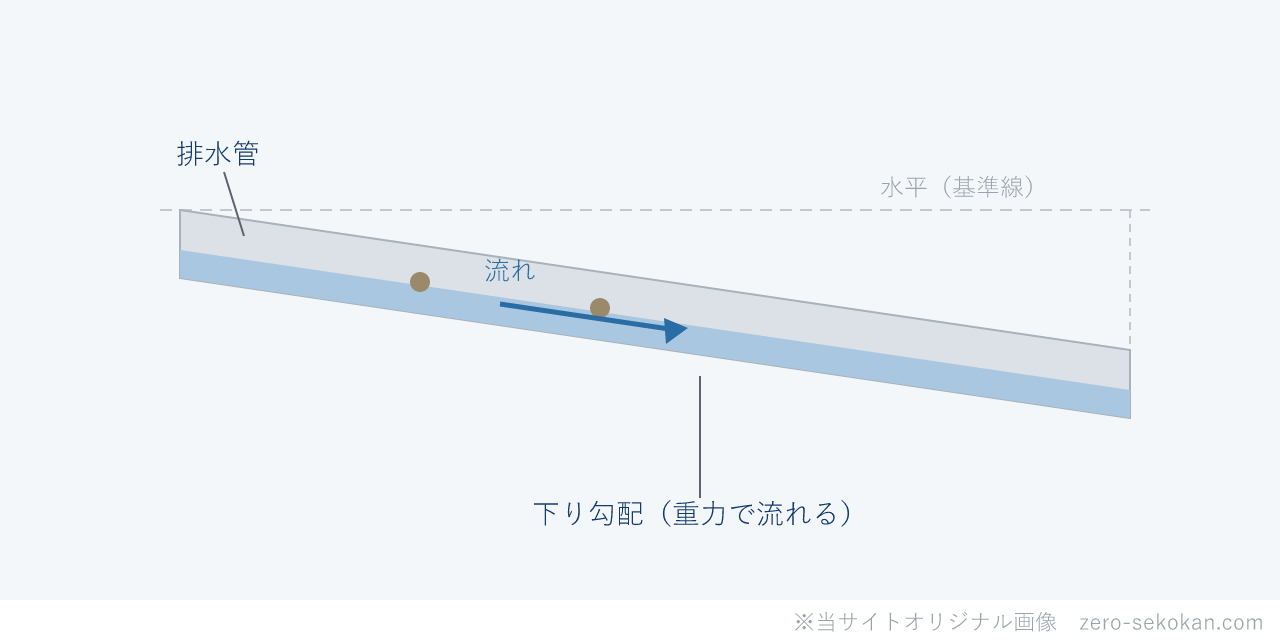

排水配管になぜ勾配が必要か
排水は水圧をかけて押し出すのではなく、重力によって自然に流れる仕組みです。ということは、管が水平や逆勾配になっていると排水が止まってしまいます。
要は、「排水管は坂になっていないと水が流れない」ということです。雨水が屋根から地面に流れるのと同じ原理で、下り坂をつくることで排水を促します。
ただし、勾配が急すぎても問題が起きます。水だけが先に流れて固形物が管内に残り、詰まりの原因になることがあります。
だから最小勾配だけでなく、適切な範囲で管理することが大切です。
管径と最小勾配の対応一覧
施工管理で必ず押さえておくべき管径と最小勾配の対応を一覧にまとめます。
| 管径 | 最小勾配 | 勾配の目安（1mで何mm下がるか） |
|---|---|---|
| 65mm以下 | 1/50以上 | 1mで20mm以上 |
| 75～100mm | 1/100以上 | 1mで10mm以上 |
| 125mm | 1/150以上 | 1mで約6.7mm以上 |
| 150mm | 1/200以上 | 1mで5mm以上 |
「1/50以上」という表記は「50分の1より急な勾配」という意味で、数字が小さいほど急な勾配になります。「1/200」は「1/50」より緩いので、混乱しないように注意が必要です。
管径が大きいと勾配が緩くてよい理由
管径が大きくなるほど最小勾配が緩くなっている理由は、管内の断面積が大きくなるほど流れる排水量が多く、低い流速でも排水を運ぶ力が大きくなるからです。
簡単にいうと、「太い管は水の量が多いので、緩い坂でも十分に押し流せる」ということです。逆に細い管は水の量が少ないため、急な勾配で流速を確保しないと固形物が流れきらず詰まりやすくなります。
例えば、便器からの排水（75～100mm管）と洗面台からの排水（50mm管）では、洗面台側の方が急な勾配が必要になります。現場では配管ルートの勾配を確認するだけでなく、管径ごとに基準が異なることを意識することが大切です。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
支持間隔の規定
排水管は壁・床・天井から支持金物（バンドやサポート）で固定します。支持間隔が長すぎると管がたわんで逆勾配が生じる可能性があるため、規定の間隔以内で支持することが必要です。
硬質塩ビ管（ビニル管）の横走り管は、吊り金物による吊りの間隔を1.0m以下とするのが基本です（公共建築工事標準仕様書 機械設備工事編 表2.2.20。呼び径によって変わります）。なお、地震時の横揺れを抑える「形鋼振れ止め支持」は吊りとは役割が異なる別の間隔で、ビニル管では6.0m以下（呼び径による。呼び径20以下は不要）が基準です。日常の「たわみ・逆勾配を防ぐ支持」は吊り金物の1.0m以下が実務上の目安になります。
| 管種・支持の種類 | 支持間隔（機械設備工事編 表2.2.20・2.2.21） |
|---|---|
| 硬質塩ビ管 横走り管（吊り金物による吊り） | 1.0m以下（呼び径による） |
| 硬質塩ビ管 横走り管（形鋼振れ止め支持） | 6.0m以下（呼び径による・呼び径20以下は不要） |
| 硬質塩ビ管 立て管（形鋼振れ止め支持） | 各階1箇所以上 |
支持間隔が不足すると管のたわみが発生し、意図せず逆勾配になるケースがあります。 施工後に配管がたわんでいないかを確認することも管理の一環です。
逆勾配・無勾配になったときの問題
配管が逆勾配（排水の流れる方向と逆方向に傾いている状態）や無勾配（水平）になると、以下の問題が起きます。
排水の停滞： 水が流れずに管内に溜まります。臭気の発生や衛生上の問題につながります。
詰まり・閉塞： 固形物が流れずに管内に堆積し、詰まりが発生します。特にトイレ系の排水管で逆勾配が生じると深刻な問題になりますね。
管内腐食の促進： 水が溜まり続けることで、管の内壁が腐食しやすくなります。
施工中は水準器やレベルを使って勾配の方向と大きさを確認することが重要です。
給水管との違いを整理する
給水管は水道の圧力（水圧）によって水を押し出すため、勾配がなくても水は流れます。ということで、給水管には排水管のような最小勾配の規定はありません。
ただし、給水管でも空気抜きの目的や、管内の水を完全に抜く場合（管の最低点に水抜き弁を設ける）には勾配を意識することがあります。
「勾配管理が必要なのは排水管だけ」という区別を確実に押さえておくことで、混同を防げます。
混同しやすい用語の整理
最小勾配 と 標準勾配
最小勾配は「これ以上緩くしてはいけない下限値」、標準勾配は設計上の目標値で最小勾配より多少急に設定されることが多いです。試験では「最小勾配」の数値が問われます。
横引き管 と 立て管
横引き管は床下や天井裏を水平方向に延びる配管で、勾配管理の対象です。立て管は縦方向（上下階をつなぐ）の配管で、重力方向に流れるため勾配の概念は適用されません。支持間隔の管理方法も異なります。
理解度チェック
管径65mm以下の排水横引き管に必要な最小勾配はいくつか。
1/50以上。1/100（75～100mm管の最小勾配）と混同しないよう注意する。
排水横引き管で逆勾配が生じるとどのような問題が起きるか。
排水の停滞・詰まり・臭気・腐食。重力で流れる排水管が逆勾配になると水が流れず管内に溜まるため。
給水管には排水管と同様の最小勾配の規定があるか。
ない。給水管は水圧（加圧給水）で押し出すため勾配がなくても水は流れる。最小勾配の規定は排水管に固有の管理項目。
まとめ
- 排水配管は重力で流れるため、横引き管には必ず勾配が必要
- 管径65mm以下は最小勾配1/50以上
- 管径75～100mmは最小勾配1/100以上
- 管径125mmは最小勾配1/150以上
- 管径150mmは最小勾配1/200以上
- 管径が大きいほど断面積が大きく流量が確保できるため、緩い勾配でよい
- 硬質塩ビ管（ビニル管）横走り管の支持間隔は、吊り金物による吊りで1.0m以下（呼び径による）。形鋼振れ止め支持は役割が異なる別の間隔で6.0m以下（呼び径による）
- 逆勾配は排水停滞・詰まり・臭気の原因になる
- 給水管には最小勾配の規定はない（加圧給水のため）
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
この用語が問われた過去問
参考資料
- 公共建築工事標準仕様書（機械設備工事編）国土交通省大臣官房官庁営繕部
- 建築設備設計・施工上の運用指針（国土交通省）
- SHASE-S206 給排水衛生設備規準・同解説（空気調和・衛生工学会）
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
竣工後の逆勾配はやり直しの大工事になる
管径と勾配の対応を覚えるコツは「管径が大きいほど分母が大きい（＝勾配が緩い）」という関係をそのまま記憶することです。65mmが1/50、150mmが1/200と、管径が大きくなるほど分母も大きくなっていくイメージです。
現場では「設計図の勾配と実際の施工勾配が合っているか」を施工中に確認して記録に残すことが求められます。竣工後に逆勾配が判明すると配管をやり直す大工事になるため、施工段階での管理が肝心です。
