電線管のサイズ選定と占有率｜32%の考え方と電線・ケーブルの違い
けんせつる
電線管って、どの太さを選べばいいの？何で決まるんだろう。
この記事の要点
電線管のサイズは、中に通す電線（被覆を含む断面積）の合計が、管の断面積の32%以下になるように選ぶのが基本です。これを占有率といいます。曲がりが少なく電線を引き入れやすい直線部では48%まで認められます。
ケーブルを収める場合は考え方が変わり、管の内径がケーブル仕上がり外径の1.5倍以上あれば収められます。いずれも内線規程が根拠です。
電線管のサイズ選定は、太さを勘で決めるものではありません。
なぜかというと、管の中に電線を詰め込みすぎると、熱がこもったり、後から引き換えができなくなったりするからです。そこで「どこまで入れてよいか」が数字で決められているわけです。
電線管のサイズはどうやって決めるのか

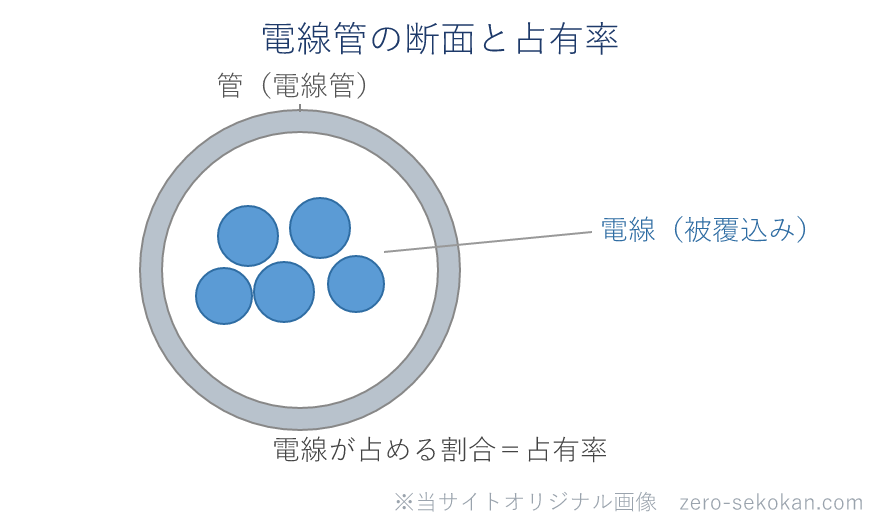

基準になるのが占有率です。占有率とは、管の断面積に対して電線（被覆を含む）が何％を占めているかの割合のことなんです。
絶縁電線を通す場合、内線規程では占有率を32%以下にするよう定めています。計算は「管の内断面積 × 0.32」で求めた面積に、電線の断面積の合計が収まるかを見るわけです。
つまり電線管のサイズ選定とは、中の電線が管の32%を超えないように、管の太さを決めること、ということです。
ただし例外があります。管の屈曲が少なく、容易に電線を引き入れ・引き替えできる場所では、占有率を48%まで高めてよいとされています。短い直線区間などがこれにあたります。
ザックリ言えば、ふだんは32%まで、ゆとりがあって引きやすい所だけ48%まで、という二段構えということです。
逆に言えば、32%（緩和時48%）を超えて電線を詰め込むのは内線規程違反になります。施工管理ではここを超えていないかを確認します。
絶縁電線とケーブルで選び方はどう違うのか
同じ「管に電線類を通す」でも、絶縁電線とケーブルでは選定の考え方が変わります。ここは混乱しやすいところですね。
- 絶縁電線（IVなど）を通すとき：占有率32%（緩和時48%）で管の太さを選ぶ。
- ケーブル（CV・VVFなど）を通すとき：管の内径がケーブル仕上がり外径の1.5倍以上あればよい。
例えば、1本のケーブルを保護管に通すだけなら、占有率を計算するのではなく「ケーブルの外径の1.5倍以上の内径の管を選ぶ」と考えると早いわけです。
電線管の種類と呼び径の見分け方は
電線管には金属製と合成樹脂製があり、種類によって呼び径の付け方が違います。
| 種類 | 記号 | 呼び径 | 特徴 | 主な使用場所 |
|---|---|---|---|---|
| 厚鋼電線管 | G | 偶数（22・28…） | 肉厚で頑丈。耐候性が高い。 | 屋外・埋設 |
| 薄鋼電線管 | C | 奇数（19・25…） | 肉厚1.6mm以上。屋内向け。 | 屋内 |
| ねじなし電線管 | E | E19・E25… | 肉厚1.2mm程度。管端にねじを切らない。 | 屋内・露出 |
| PF管 | PF | 呼び径（mm） | 合成樹脂可とう。自己消火性あり。 | 隠ぺい・露出 |
| CD管 | CD | 呼び径（mm） | 合成樹脂可とう。自己消火性なし（オレンジ色）。 | コンクリート埋設専用 |
金属管で覚えやすいのは、厚鋼Gは偶数・薄鋼Cは奇数という呼び径のルールです。図面で「G22」とあれば厚鋼、「C19」とあれば薄鋼と読み取れます。
合成樹脂のPF管とCD管は、自己消火性の有無で使い分けます。CD管は自己消火性がないため、必ずコンクリートに埋設して使うのが原則です。オレンジ色なのは、埋設専用であることを現場で見分けるためなんです。
施工管理で何を確認しなければならないか
電線管は配線が隠れてしまうため、入れる前・隠れる前の確認が重要です。
占有率を超えていないか
通す電線の本数・太さが、選んだ管の占有率（32%、緩和時48%）に収まっているかを確認します。後から回路を増やして過密になっていないかも要注意です。
使用場所に管種が合っているか
屋外・埋設は厚鋼、屋内は薄鋼・ねじなし、コンクリート埋設専用はCD管、というように、使用場所に応じた管種が選ばれているかを確認します。
金属管の接地
金属製の電線管は漏電時の感電を防ぐため接地が必要です。使用電圧300V以下ならD種、300Vを超えるならC種が対象になります。
貫通部の処理
梁や床を貫通する箇所ではスリーブの位置・補強の要否を確認します。防火区画の貫通部は、所定の措置がされているかも見ます。
混同しやすい用語の整理
絶縁電線（占有率32%） vs ケーブル（外径1.5倍）
絶縁電線は占有率32%（緩和時48%）で管を選ぶ。ケーブルは管内径がケーブル仕上がり外径の1.5倍以上で選ぶ。基準そのものが別物。
厚鋼（G・偶数） vs 薄鋼（C・奇数） vs ねじなし（E）
厚鋼Gは呼び径が偶数で肉厚・屋外向け。薄鋼Cは奇数で屋内向け。ねじなしEは管端にねじを切らず施工が速い。
PF管 vs CD管
どちらも合成樹脂可とう管。PF管は自己消火性ありで露出・隠ぺいに使える。CD管は自己消火性がなくコンクリート埋設専用（オレンジ色）。
一問一答
絶縁電線を電線管に収めるときの占有率の上限は何％か。
32%以下。屈曲が少なく容易に引き入れできる直線部では48%まで認められる。
ケーブルを管に収めるときの管内径の基準はどう考えるか。
ケーブル仕上がり外径の1.5倍以上の内径の管を選ぶ。占有率ではなく外径基準で考える。
厚鋼電線管と薄鋼電線管は呼び径の数字でどう見分けるか。
厚鋼（G）は偶数（22・28…）、薄鋼（C）は奇数（19・25…）。
CD管がオレンジ色でコンクリート埋設専用とされるのはなぜか。
自己消火性がないため。露出・隠ぺいには使えず、埋設専用であることを色で識別している。
まとめ
- 電線管のサイズは占有率32%以下（引き入れ容易な直線部は48%）で選ぶのが基本。
- ケーブルは占有率ではなく、管内径がケーブル仕上がり外径の1.5倍以上で選ぶ。
- 金属管は厚鋼G（偶数）・薄鋼C（奇数）・ねじなしE。合成樹脂はPF管（自己消火性あり）・CD管（埋設専用）。
- 施工管理では占有率超過・管種と使用場所の整合・金属管の接地・貫通部処理を確認する。
電気設備の確認ポイントは設備にまとめています。
この用語が問われた過去問
参考資料
・内線規程（日本電気協会）
・電気設備の技術基準の解釈
・JIS C 8305 鋼製電線管
※ この記事の確認日：2026年6月
管理人からのコメント
電線管のサイズは「占有率32%」が出発点だと押さえておくと迷いません。覚え方は「ふだん32％・引きやすい直線だけ48％・ケーブルは外径1.5倍」の3点セットです。
現場で混同しやすいのが、絶縁電線とケーブルで基準が別という点です。ケーブルを占有率で計算しようとして迷う人がいますが、ケーブルは「内径が外径の1.5倍以上」で考えるのが早いです。
