低圧って何ボルトまで？直流と交流で数字が違うの？
照明と動力で、配電方式も変わるの？
この記事の要点
電圧の区分は、電気設備技術基準で低圧・高圧・特別高圧の3つに分けられます。
- 低圧：直流750V以下・交流600V以下。高圧：低圧を超え7,000V以下。特別高圧：7,000Vを超えるもの。
- 配電方式：照明・コンセントは単相（単相2線100V・単相3線100/200V）、大型の動力は三相3線200V。
- 電線の使い分け：IV（ビニル電線）は屋内専用で地中電線路には使えない（地中はCVなどケーブル）。
電気設備の問題で毎回問われるのが、この「電圧の区分の数値」と「どの配電方式・電線を使うか」です。まず区分の数値を押さえます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

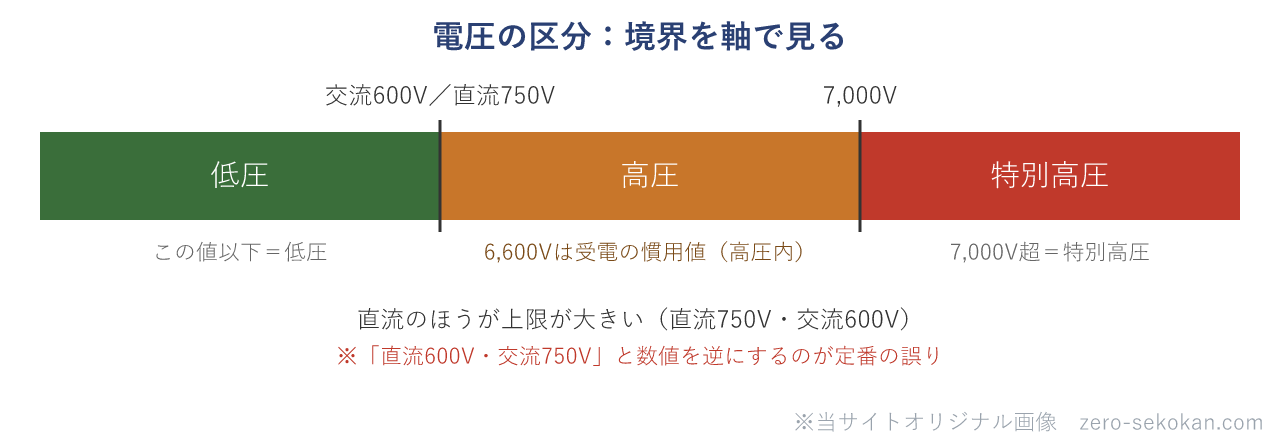

電圧の区分とは？低圧・高圧・特別高圧の3つ
電圧の区分は、電気設備技術基準（電技省令）で、低圧・高圧・特別高圧の3つに定められています。
引っかけの定番は、直流と交流で数値が違うこと、そして高圧の上限は7,000Vであることです。
| 区分 | 直流 | 交流 |
|---|---|---|
| 低圧 | 750V以下 | 600V以下 |
| 高圧 | 750V超〜7,000V以下 | 600V超〜7,000V以下 |
| 特別高圧 | 7,000Vを超えるもの | |
注意したいのが、ビルの受電でよく聞く6,600Vです。これは高圧で受電するときの受電電圧の慣用値で、法律上の高圧の上限ではありません。法的な上限は7,000V以下です。受電方式（高圧受電・低圧受電）そのものは別記事にまとめています。
直流のほうが交流より上限が大きい（直流750V・交流600V）のは、直流が交流より人体への危険性が相対的に低いとされるためです。数字を入れ替えた「直流600V・交流750V」が定番の誤りです。
建物の配電方式（単相と三相）
建物内では、負荷の大きさに合わせて配電方式を使い分けます。小さな負荷は単相、大きな動力は三相が基本です。
| 配電方式 | 主な用途 |
|---|---|
| 単相2線式 100V | 照明・コンセントなど小さな負荷 |
| 単相3線式 100/200V | 住宅など。100Vと200Vの両方が取れる |
| 三相3線式 200V | ポンプ・ファンなど大型の動力（電動機） |
| 三相4線式 240/415V | 大規模ビルの幹線などに用いられる |
大型の動力に単相を当てるのは誤りです。電動機を安定して効率よく回すには回転磁界をつくりやすい三相3線式200Vが用いられます。照明は単相、動力は三相、と押さえます。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
電線・電線管の使い分け
配線では、使う場所に合った電線・電線管を選びます。場所違いの使用が引っかけになります。
- IV（ビニル電線）：外装（シース）のない屋内専用の絶縁電線。地中電線路には使えない。地中は外装で守られたCVなどのケーブルを用いる。
- PF管（合成樹脂製可とう電線管）：自己消火性があり、屋内の隠ぺい配管に使える。
- 金属管：コンクリートに埋め込むときは規定の厚さ以上のものを用いる。
- 管内の接続：電線管の管内では電線に接続点を設けない（接続は必ずアウトレットボックス等の中で行う）。
過去問でどう問われたか
電気設備は、令和元年度から令和7年度まで、1級でくり返し問われています。引っかけは大きく3パターンです。
- ① 電圧区分の数値の取り違え……低圧は直流750V・交流600V以下（数値の逆転に注意）。高圧の上限は7,000V以下（6,600Vは受電電圧の慣用値）。
- ② 配電方式の用途の取り違え……大型の動力は三相3線200V。これに単相を当てるのは誤り。
- ③ 電線の使い分けの取り違え……IV（ビニル電線）は屋内専用で、地中電線路に用いるのは誤り。
| 年度・級・No. | 問われ方／引っかけ |
|---|---|
| 1級 令和元年 No.17 | ビニル電線（IV）を地中電線路に用いてよいとした → 屋内専用・地中はケーブル ←③電線 |
| 1級 令和3年 No.17 | 大型の動力に単相3線式100Vを当てた → 三相3線式200V ←②配電方式 |
| 1級 令和5年 No.17 | 低圧を直流600V・交流750Vとした → 直流750V・交流600V以下 ←①電圧区分 |
| 1級 令和7年 No.17 | 高圧（交流）の上限を6,600Vまでとした → 7,000V以下 ←①電圧区分 |
つまり低圧は直流750V・交流600V以下、高圧は7,000V以下（6,600Vは受電電圧の慣用値）、大型動力は三相3線200V・照明は単相、IVは屋内専用で地中はケーブル。電圧区分の数値と配電方式・電線の使い分けの取り違えが誤りです。各行は該当する過去問解説にリンクしています。
混同しやすい用語の整理
電圧区分の高圧 と 受電電圧6,600V
高圧は、電気設備技術基準の区分で「低圧を超え7,000V以下」を指す範囲です。6,600Vは、その範囲内で高圧受電するときに実際に使われる受電電圧の慣用値で、区分の上限ではありません。区分の上限は7,000Vです。
単相 と 三相
単相は、照明・コンセントなど小さな負荷向けの配電方式（単相2線100V・単相3線100/200V）です。三相は、ポンプやファンなどの電動機を効率よく回せる動力向けの方式（三相3線200V）です。負荷の大きさで使い分けます。
理解度チェック
低圧の上限は、直流・交流それぞれ何Vか。
答えを見る
直流は750V以下、交流は600V以下です。数値が逆の「直流600V・交流750V」は誤りです。
電気設備技術基準で、高圧の上限は何Vか。6,600Vとの違いは。
答えを見る
高圧の上限は7,000V以下です。6,600Vは高圧受電の受電電圧として実務で使われる慣用値で、区分の上限ではありません。
ポンプやファンなど大型の動力には、どの配電方式を用いるか。
答えを見る
三相3線式200Vです。照明・コンセントなど小さな負荷は単相を用います。
ビニル電線（IV）を地中電線路に用いてよいか。
答えを見る
用いてはいけません。IVは屋内専用の絶縁電線で、地中には外装で守られたCVなどのケーブルを用います。
まとめ
- 電圧の区分は低圧（直流750V・交流600V以下）・高圧（〜7,000V以下）・特別高圧（7,000V超）。
- 6,600Vは高圧受電の受電電圧の慣用値で、高圧区分の上限ではない。
- 照明・コンセントは単相、大型動力は三相3線200V。
- IV（ビニル電線）は屋内専用で地中には使えない。管内に電線の接続点は設けない。
設備工事の施工管理全体は設備の施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
- 電気設備に関する技術基準を定める省令（電圧の区分）
- 電気設備の技術基準の解釈・内線規程（配電方式・電線の使用）
- 公共建築工事標準仕様書（電気設備工事編）国土交通省
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
電気設備のNo.17は、似た数値の入れ替えで誤りの肢を作ってきます。「低圧は直流750・交流600」「高圧の上限は7,000」をセットで覚え、実務の慣用値6,600Vと法的上限7,000Vを区別しておくと引っかかりません。
配電方式は「照明＝単相、動力＝三相」、電線は「屋内＝IV、地中＝ケーブル」と用途で結びつけると、用途違いの肢に強くなります。
