高圧受電と低圧受電って何が違うの？うちの現場はどっちになるんだろう。
この記事の要点
高圧受電と低圧受電の違いは、おおまかに契約電力50kWを境に分かれることです。
50kW未満は低圧受電（100V・200Vをそのまま受電）、50kW以上は高圧受電（6,600Vで受電し、建物側で降圧）です。
高圧受電では、6,600Vを100V・200Vに下げるためのキュービクル（受変電設備）が建物側に必要です。さらに自家用電気工作物として保安体制（電気主任技術者・保安規程）も求められます。
高圧受電か低圧受電かは、その建物の電気設備の規模を大きく左右します。
なぜかというと、受電方式によってキュービクルや電気室が要るかどうかが決まるからです。施工管理では計画の早い段階で押さえておきたいところです。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
高圧受電と低圧受電は何が違うのか

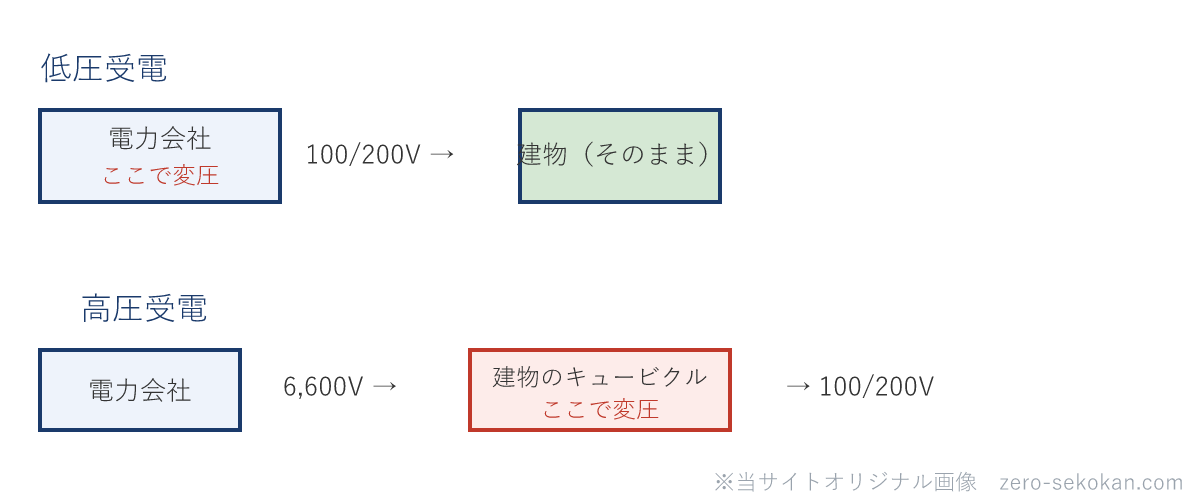

いちばんの違いは「電気を下げる（変圧する）のが誰か」です。
| 項目 | 低圧受電 | 高圧受電 |
|---|---|---|
| 契約電力の目安 | 50kW未満 | 50kW以上（〜2,000kW未満） |
| 受電電圧 | 100V・200V | 6,600V |
| 変圧する側 | 電力会社（受電前に変圧済み） | 建物側で降圧 |
| キュービクル | 不要 | 必要 |
| 保安体制 | 原則不要 | 電気主任技術者・保安規程が必要 |
言い換えると、契約電力が50kW未満なら低圧、50kW以上なら高圧、と覚えるのが出発点です。なお契約電力が2,000kW以上になると、さらに上の特別高圧（20,000V以上）になります。
なぜ高圧受電にはキュービクルが要るのか
電力会社から送られてくる高圧の電気は6,600Vで、そのままでは建物内の100V・200V機器には使えません。
低圧受電なら、電力会社が手前で100V・200Vに変圧してから引き込むので、建物側に変圧設備は要りません。
ところが高圧受電では、6,600Vを100V・200Vに下げる作業を建物側で行います。その変圧器や保護装置をひとまとめに収めた箱がキュービクル（受変電設備）です。だから高圧受電の建物には、キュービクルの設置スペースや電気室が必要になります。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
高圧受電に義務づけられる保安体制
高圧で受電する設備は、電気事業法上の自家用電気工作物にあたります。
そのため、電気主任技術者の選任と保安規程の届出が必要になり、定期的な点検も義務づけられます。低圧受電の一般家庭などにはこの義務はありません。
例えば、延べ面積の大きい事務所ビルや工場では高圧受電となり、キュービクルの設置に加えて、こうした保安体制までセットで計画する必要があるということです。ここは見落としやすいところですね。
施工管理で確認すべきこと
受電方式の確認
設計図書で高圧受電か低圧受電かを確認します。高圧なら電気室・キュービクル置場・搬入経路の確保が必要です。
キュービクル周りの取り合い
キュービクルの基礎・幹線の引き込みルート・接地工事（高圧機器はA種接地）の段取りを、電気業者と調整します。
保安体制の手続き
高圧受電では電気主任技術者の選任・保安規程の届出が必要です。受電（送電開始）の時期と、これらの手続き・竣工検査のスケジュールがかみ合っているかを確認します。
混同しやすい用語の整理
受変電設備 vs キュービクル
受変電設備は受電・変圧する設備の総称。キュービクルはそれを金属箱に収めた形態のこと。多くの建物では受変電設備＝キュービクル式。
高圧 vs 特別高圧
契約電力50〜2,000kW未満が高圧（6,600V）。2,000kW以上は特別高圧（20,000V以上）。
理解度チェック
高圧受電と低圧受電の境界は何で決まるか。
契約電力。50kW未満は低圧受電、50kW以上（〜2,000kW未満）は高圧受電が目安。
高圧受電で建物側にキュービクルが必要になるのはなぜか。
6,600Vの高圧を100V・200Vに降圧する作業を建物側で行うため。その変圧・保護装置を収めたものがキュービクル。
高圧受電で義務づけられる保安体制は何か。
自家用電気工作物として、電気主任技術者の選任・保安規程の届出・定期点検が必要。
低圧受電の受電電圧はいくらか。
100V・200V。電力会社が変圧した低圧をそのまま受電する。
まとめ
- 高圧受電と低圧受電の境界は契約電力50kWが目安。
- 低圧受電は100/200Vをそのまま受電（電力会社が変圧）。高圧受電は6,600Vで受電し建物側で降圧する。
- 高圧受電は建物側にキュービクル（受変電設備）が必要。
- 高圧受電は自家用電気工作物として電気主任技術者・保安規程が必要。施工管理では電気室・搬入・手続きの段取りを確認する。
電気設備の確認ポイントは設備にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・電気事業法（自家用電気工作物・保安規程）
・電気設備の技術基準とその解釈
・電力会社 電気供給約款
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
受電方式は「契約電力50kWが境」とまず押さえておくと判断が速いです。覚え方は「50kW未満は低圧（電力会社が変圧）、50kW以上は高圧（建物側で変圧＝キュービクル）」です。
高圧受電は設備の有無だけでなく、電気主任技術者や保安規程といった「人と手続き」までついてくる点が実務では重要です。設備だけ用意して手続きを忘れる、ということがないようにします。
