「木造の金物っていろんな種類があるけど、どこに何を使うの？施工管理で何を確認すればいいの？」
この記事の要点
木造軸組工法では、地震・風圧力による引き抜き力に抵抗するため、各接合部に接合金物を取り付けます。ホールダウン金物は柱の引き抜き防止（N値が大きい部位）、羽子板ボルトは梁と柱（横架材）の接合、柱脚金物は柱と土台の接合に使います。
施工管理では「設計図に指定された金物が正しい位置に設置されているか」「ボルト・ビスが指定された本数・径で締め付けられているか」を確認します。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
木造接合金物が必要な理由
木造軸組工法の建物は、地震や台風のときに柱が土台から引き抜かれたり、梁と柱の接合部が外れたりする破壊が起きやすい構造です。
2000年の建築基準法改正（いわゆる2000年基準）で、N値計算に基づく接合部金物の明示が義務化されました。これにより、各柱の引き抜き力に応じた金物の種類・取付け方法が設計図に明記されるようになりました。
施工管理者は、構造図に指定された金物の種類と位置を事前に把握し、上棟後の金物取付け状況を確認します。金物確認は「後からでもできる」と思いがちですが、壁下地を組んでしまうと見えなくなります。

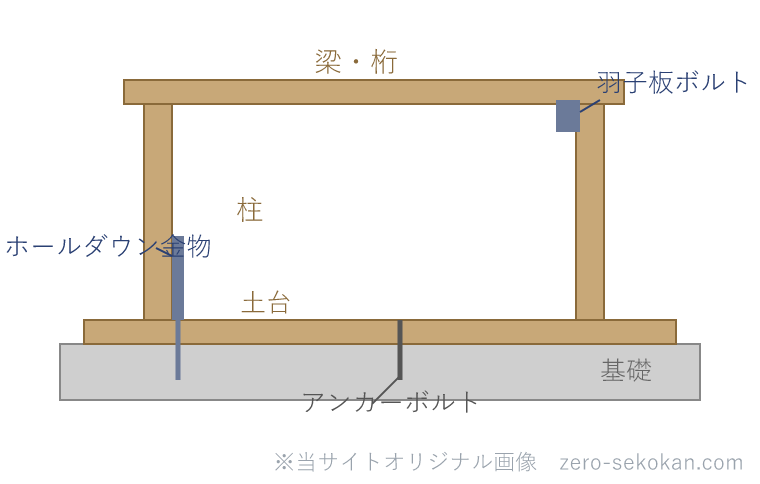

ホールダウン金物はどこに使うか
ホールダウン金物は、柱が土台から引き抜かれるのを防ぐための金物です。専用のボルトを柱に打ち込み、土台・基礎のアンカーボルトと緊結します。
N値（引き抜き力の計算値）が大きい柱に使います。具体的には、耐力壁の端部の柱、出隅（建物コーナー）の柱などが対象になることが多いです。
例えば、2階建て建物の1階隅柱には、地震時に大きな引き抜き力が生じます。ここにホールダウン金物が取り付けられていない場合、柱が土台ごと浮き上がる危険があります。
施工管理の確認ポイントは以下です。
- 設計図指定の種別（HD10・HD15・HD20等の引き抜き耐力の区分）と合っているか。
- 柱に打ち込むビス・ボルトが指定の径・本数で施工されているか。
- 基礎アンカーボルトの位置が柱の位置と合っているか（施工前の確認が重要）。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
羽子板ボルトはどこで使うか
羽子板ボルトは、梁と梁（または桁と梁）が接合する仕口部分で、引っ張り方向の力に抵抗するための金物です。
形状が羽子板（板状の平らな部分とボルト穴）に似ているためこの名前がついています。ボルトを差し込んで締め付けることで、梁が引き抜かれる方向の力を負担します。
二階の床梁や小屋組の棟木周辺など、梁が横から引っ張られやすい部位に使います。ホールダウンと区別できるようにしておきましょう。
柱脚金物の種類と確認ポイント
柱脚金物は柱の下端（柱脚）と土台の接合に使う金物の総称です。ホールダウン金物より引き抜き力が小さい柱に使います。
代表的な種類を整理すると次のようになります。
| 金物名 | 形状・特徴 | 主な用途 |
|---|---|---|
| 山形プレート（VP） | L字またはU字形の板状金物。ビスで柱と土台に固定。 | 引き抜き力が小さい柱（N値が小） |
| かね折り金物 | L字形の金物。柱の両側から取り付けて土台と緊結。 | 引き抜き力が中程度の柱 |
| ホールダウン金物（HD系） | 柱に長ビスを打ち込み、アンカーボルトと連結。 | 引き抜き力が大きい柱（N値が大） |
引き抜き力（N値）が小さい順に「山形プレート→かね折り→ホールダウン」と使い分けます。
施工管理では、柱一本ずつの金物種別と位置が設計図通りかを「金物確認」として行います。上棟直後に確認しないと、壁下地・断熱材を入れた後では確認できなくなります。
アンカーボルトの施工管理ポイント
アンカーボルトは基礎コンクリートに埋め込まれ、土台と基礎を緊結するボルトです。後から位置を変えられないため、配置精度の確認は基礎コンクリート打設前に行う必要があります。
確認項目
- 位置精度：アンカーボルトの位置（X・Y方向・高さ）が設計図通りか確認します。許容差は±5mm程度が一般的です。
- 埋込み深さ：アンカーボルトの有効埋込み長さ（基礎コンクリート内に入っている部分）が確保されているか。
- ホールダウン用アンカーボルトとの区別：土台緊結用（M12・ピッチ2m以内）とホールダウン用（M16以上）を混同しないようにする。
土台と基礎の緊結は建築基準法施行令42条で義務づけられています。土台固定用アンカーボルトは径12mm（M12）以上・間隔2m以内が一般的です（住宅金融支援機構の仕様書等による。一般の2階建てでは2.7m以内とする例もある）。ホールダウン金物用のアンカーボルトは通常M16以上を使います。
基礎コンクリート打設前にアンカーボルトの位置を確認しておかないと、後から修正がきかなくなります。
混同しやすい用語の整理
ホールダウン金物 vs 羽子板ボルト
ホールダウン金物は柱の引き抜き力（柱→土台方向）に抵抗し、基礎アンカーボルトと連結する。羽子板ボルトは梁・桁の仕口の引き抜き力（横架材の接合）に抵抗し、梁と梁・梁と柱の仕口に使う。
アンカーボルト（土台固定用）vs ホールダウン専用アンカーボルト
土台固定用：M12以上・間隔2m以内が一般的（住宅金融支援機構の仕様書等）。土台と基礎の緊結は建基令42条で義務。
ホールダウン専用：M16以上。引き抜き力の大きい柱脚に対応する専用サイズ。
理解度チェック
木造軸組工法で柱の引き抜き力に抵抗する金物の名称を答えよ。
ホールダウン金物（引き抜き金物）。柱に打ち込んだボルトを基礎アンカーボルトと連結して引き抜き力に抵抗する。
梁と桁の仕口（接合部）の引き抜き力に抵抗する木造金物はどれか。
羽子板ボルト。板状のプレートとボルト穴を組み合わせた形状で、梁の引き抜き方向の力に抵抗する。
土台固定用アンカーボルトの一般的な最小径と間隔は？根拠も含めて答えよ。
径12mm（M12）以上、間隔2m以内が一般的（住宅金融支援機構の仕様書等）。土台と基礎の緊結自体は建築基準法施行令42条で義務づけられている。
まとめ
- 木造軸組工法の接合金物は、2000年基準以降N値計算に基づく配置が義務化された。
- ホールダウン金物：N値が大きい柱の引き抜き防止。基礎アンカーボルトと連結する。
- 羽子板ボルト：梁・桁の仕口での引き抜き力に抵抗する。
- 土台固定用アンカーボルト：径M12以上・間隔2m以内（緊結義務は建基令42条、寸法は仕様書）。
- 施工管理では上棟直後に金物の種別・位置・締め付け状態を確認する（壁下地完成後は確認不可）。
