アンカーボルトの据付確認と施工管理ポイント
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
アンカーボルトの据付確認と施工管理ポイントって、どういうこと？
この記事の要点
アンカーボルトとは、鉄骨柱脚とRC基礎（コンクリート基礎）を連結するボルトです。基礎のコンクリート打設前に所定の位置・高さ・垂直精度で据え付けておく必要があります。
施工管理では位置・高さ・垂直の精度確認と、柱建方後のグラウト（モルタル）充填確認が主なポイントです。精度不良は鉄骨建方に直接影響します。
アンカーボルトの位置がズレると、鉄骨柱のベースプレートに正しくボルトが通らず、建方が止まる事態になります。
基礎コンクリートを打設してしまった後からでは修正がほぼ不可能で、打設前の精度確認が唯一のチャンスです。
- ＞ 鉄骨建方とは？施工管理で見る流れを整理する
- ＞ 墨出しとは？施工管理で確認するポイントを整理する
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
アンカーボルトはどんな役割を果たしているか
アンカーボルトは、基礎コンクリートの中に埋め込まれて鉄骨柱脚のベースプレートを固定します。
柱脚の形式（露出型・根巻型・埋込型）によって設計が異なりますが、いずれもアンカーボルトが柱を基礎に定着させる重要な部材です。
- 露出型柱脚：ベースプレートをアンカーボルトで基礎に固定し、ベースプレート下にグラウト充填（無収縮モルタル）を行う。最も一般的な形式。
- 根巻型柱脚：柱脚部分をRC（鉄筋コンクリート）で根巻きして固定する。アンカーボルトと根巻きで両方で固定します。
- 埋込型柱脚：鉄骨柱を基礎コンクリートに直接埋め込む形式。剛性が高い。
言い換えると、「アンカーボルトは鉄骨柱が基礎から抜けたり倒れたりしないよう定着させる部材」ということです。
アンカーボルトの材料規格（JIS G 3101・JIS B 1220）および据付工法の規定は、公共建築工事標準仕様書（下図）の7.2.4に示されています。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
据付時の精度管理の方法
アンカーボルトは基礎配筋後、コンクリート打設前にテンプレート（型板）を使って所定の位置に設置します。
テンプレートとは、アンカーボルトの孔位置を正確に再現した鋼板または木板の型板です。ここで精度が決まります。
- 位置精度：柱心（通り芯）からの距離が設計図書通りか確認する。許容差は構造用と建て方用で異なる（下表）。
- 高さ精度：ボルト頂部の高さ（レベル）が設計図書通りか確認する。高さがズレるとベースプレートが水平に収まらない。レベルにも工法（テンプレート工法・グラウト工法）に応じた管理許容差が定められているため、設計図書・JASS6で確認する。
- 垂直精度：ボルトが垂直に立っているか確認する。傾いているとナットの締付けに支障をきたす。
- テンプレートの固定：コンクリート打設時の振動でアンカーボルトが動かないよう、テンプレートを鉄筋にしっかり固定する。
アンカーボルトの位置の許容差は、用途で2種類に分かれます。ここは試験でも取り違えが問われるところです。
| 区分 | 位置（通り芯からのずれ） | 役割 |
|---|---|---|
| 構造用アンカーボルト | 管理許容差 ±3mm／限界許容差 ±5mm | 柱脚に生じる応力を基礎へ伝える |
| 建て方用アンカーボルト | 管理許容差 ±5mm／限界許容差 ±8mm | 建て方時に柱を仮固定する |
応力を負担する構造用のほうが許容差は厳しく（±5mm）、仮固定用の建て方用は緩い（±8mm）。この大小を逆に覚えると試験で失点します。なお管理許容差は施工の目標値、限界許容差は超えてはならない値で、両者の違いも問われます。
例えば、テンプレートの固定が甘いまま生コンを打設すると、バイブレーターの振動でアンカーボルトが動いてしまうことがあります。打設直後は修正できても、硬化後では手の施しようがありません。

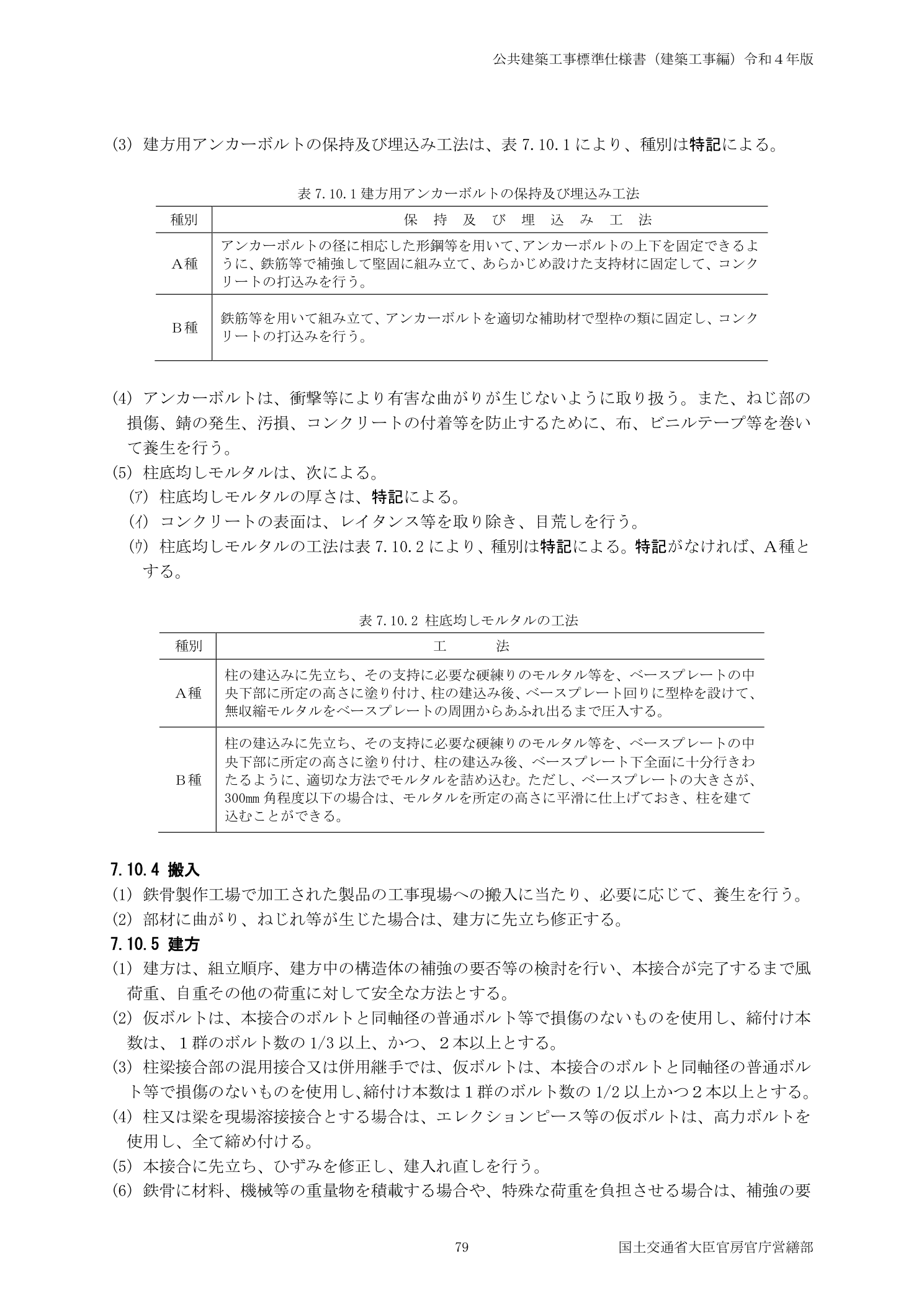

アンカーボルトの保持及び埋込み工法（テンプレート工法・グラウト充填工法）は、公共建築工事標準仕様書（下図）の7.10.1～7.10.3に示されています。
アンカーボルト管理の確認ポイント
- テンプレート設置後の精度確認：打設前にトランシット・レーザーレベル等で位置・高さ・垂直を測定し、設計値との差を記録する。
- 打設中の確認：コンクリート打設中にアンカーボルトが動いていないか目視で確認する。特にバイブレーター使用時に注意する。
- 打設後の再確認：コンクリート初期硬化後に再度位置・高さを確認する。硬化前であれば軽微なズレの修正が可能な場合がある。
- ネジ部の養生確認：露出したネジ部が型枠材・コンクリートで汚れないよう、テープ等で養生されているか確認する。
- グラウト充填確認：鉄骨建方後、ベースプレート下に無収縮モルタル（グラウト）が充填されているか確認する。グラウトが不十分だとベースプレートに浮きが生じる。
- 写真管理：テンプレート設置状況・打設前精度測定・グラウト充填状況を部位ごとに写真記録する。
例えば、グラウト充填を確認せず仕上げ工事に進んでしまい、後から柱脚部のグラウト浮きが発覚するケースがあります。ベースプレート下のグラウトは隠れてしまうため、充填時の写真記録が不可欠です。
混同しやすい用語の整理
アンカーボルト vs 頭付きスタッド
アンカーボルトは鉄骨柱脚とRC基礎を連結するボルト（柱脚の固定）。頭付きスタッドは鉄骨梁フランジに溶接して合成スラブのずれ止めとする部材（梁とスラブの一体化）です。
どちらも鉄骨とコンクリートの接合に使いますが、役割と位置が全く異なります。
グラウト vs コンクリート
グラウト（無収縮モルタル）はベースプレート下の隙間に充填する特殊なモルタルで、硬化時に収縮しない特性を持ちます。コンクリートは骨材を含む通常の材料です。
ベースプレート下は狭い隙間のためグラウトを使います。
理解度チェック
アンカーボルトの据付精度確認で最も重要なタイミングはいつか？
答えを見る
基礎コンクリート打設前。テンプレートで設置後、位置・高さ・垂直を測定し設計値との差を確認する。
打設後の修正は事実上不可能なため、打設前の確認が唯一のチャンス。
アンカーボルトのテンプレートとは何か？
答えを見る
アンカーボルトの配置位置を正確に再現した鋼板または木板の型板。テンプレートを使ってアンカーボルトを所定の間隔・位置に固定し、コンクリート打設中に動かないよう鉄筋に固定する。
まとめ
- アンカーボルトは鉄骨柱脚とRC基礎を連結する部材。精度不良は鉄骨建方に直接影響する。
- テンプレートで据付け後、基礎コンクリート打設前に位置・高さ・垂直を測定・記録する。
- 打設中はバイブレーターの振動でボルトが動かないか確認する。
- 鉄骨建方後はベースプレート下のグラウト充填を確認し、写真記録を残す。
＞ 鉄骨建方とは？施工管理で見る流れを確認する
＞ 墨出しとは？施工管理で確認するポイントを確認する
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- JASS 6 鉄骨工事（アンカーボルト）－日本建築学会
- 建築基準法施行令第66条（アンカーボルトの規定）
- 公共建築工事標準仕様書（建築工事編）第7章 鉄骨工事
