QC7つ道具って何？品質管理でどう使うの？
この記事の要点
QC7つ道具とは、品質管理（QC：Quality Control）で使われる7種類の統計的手法の総称のことです。
パレート図・特性要因図・ヒストグラム・管理図・散布図・チェックシート・層別の7つが該当します（7つ目を「グラフ」とし、層別を別扱いする流儀もあります）。
不具合の原因を見つけたり、品質のバラツキを把握したりするために使います。建築施工管理技士試験でもよく出題される基本概念です。
品質管理では「感覚で判断する」のではなく「データで判断する」ことが重要です。
QC7つ道具は、現場で集めたデータを図やグラフに整理して問題の原因を明確にするための手法です。PDCAサイクルのCheck・Actionフェーズで特に活用します。どの手法がどんな場面で使われるかを把握しておくことが試験対策の核心です。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
QC7つ道具の一覧と使い方
| 名称 | 内容 | 主な用途 |
|---|---|---|

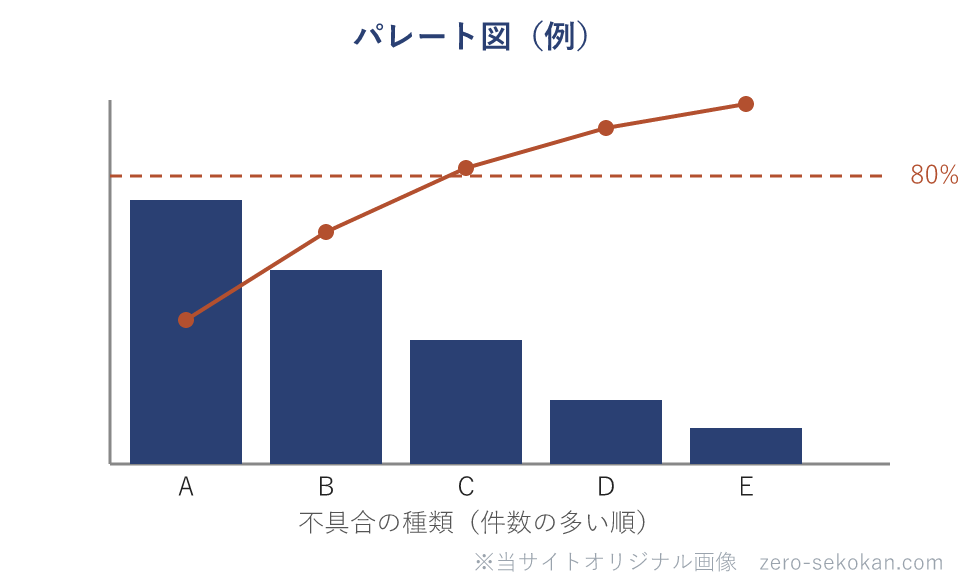

| パレート図 | 不具合・クレームの件数を多い順に棒グラフで並べ、累積比率を折れ線で示した図 | どの問題が最も多いかを把握し、優先して対処する問題を絞り込む |
| 特性要因図 | 問題（特性）の原因を魚の骨のような形で整理した図。フィッシュボーンチャートとも呼ばれる | 不具合の原因を体系的に洗い出す |
| ヒストグラム | 測定値の分布を棒グラフで示した図。データのバラツキの広がりや偏りを視覚化する | 寸法精度・強度等の品質のバラツキを確認する |
| 管理図 | 時系列でデータをプロットし、上方管理限界・下方管理限界の線を引いた図 | 工程が安定しているか、異常があるかを継続的に監視する |
| 散布図 | 2つの変数の関係を点でプロットした図 | 原因と結果の相関関係を視覚的に確認する |
| チェックシート | 不具合の種類・発生場所・発生回数等を記録するための記入用紙 | データを漏れなく収集・整理する |
| 層別 | データを材料・作業者・時間帯等のグループに分けて比較する手法 | 問題の原因となっているグループを特定する |
言い換えると、7つの道具で不具合の発見・原因分析・継続監視のすべてをカバーするということです。
各ツールの施工管理での具体的な使い方
試験では「どの手法がどの場面で使われるか」が問われます。代表的な使い方を整理する。
- パレート図：コンクリートのひび割れ・型枠の不具合・配筋ミスなど不具合の種類ごとに件数を集計し、多い順に並べる。「上位3種類で全体の80%を占める」というように重点管理対象を絞り込む。
- 特性要因図：「コンクリートにジャンカが発生する」という問題（特性）に対して、材料・機械・作業者・施工方法・環境の観点から原因を書き出す。
- ヒストグラム：コンクリートの圧縮強度試験結果を集めて分布を確認する。規格値を下回るデータが多ければ品質に問題があると判断する。
- 管理図：スランプ試験の結果を毎日プロットし、管理限界を超えたら工程に異常が起きているとして対処する。
- 散布図：水セメント比と圧縮強度の関係をプロットして相関を確認する。
- チェックシート：足場の組立時に使用材料・取付状態・安全帯の設置箇所等を一覧にして点検漏れを防ぐ。
- 層別：不具合の発生件数をA班・B班・C班ごとに比較して、特定の作業者グループに問題が集中していないかを確認する。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
各手法の使いどころはどこか
7つの道具はそれぞれ使いどころが違います。名前と目的をセットで覚えておくことが大切です。
- パレート図：不具合の種類ごとの件数を多い順に並べ、優先的に対処すべき問題を絞り込む
- 管理図：工程のデータを時系列でプロットし、安定性を継続的に監視する
- 特性要因図：不具合の原因を「人・機械・材料・方法」などの観点から体系的に洗い出す
- 散布図：2つの変数の関係をプロットし、相関があるかどうかを確認する
「何を見たくてその図を使うのか」という視点で整理すると混乱しにくい。
混同しやすい用語の整理
パレート図 vs ヒストグラム
パレート図は「不具合の種類ごとの件数を多い順に並べた棒グラフ＋累積折れ線」です。ヒストグラムは「測定値の分布（バラツキの広がり）を示す棒グラフ」です。
どちらも棒グラフを使いますが目的がまったく異なります。
管理図 vs 散布図
管理図は時系列でデータをプロットして工程の異常を検知するための図です。散布図は2つの変数の相関を見るための図です。
「時系列かどうか」が見分けるポイントです。
過去問でどう問われたか
当サイトの過去問（令和5〜7年度）では、QC図表の意味を取り違えさせる出題が1級で繰り返されています。標的はいつもヒストグラムで、引っかけは大きく2つのパターンに分かれます。
- ① ヒストグラムと散布図の取り違え（1変数の度数分布 ⇔ 2変数の相関）
- ② ヒストグラムと管理図の取り違え（ばらつきの形 ⇔ 時間順に並べた工程評価）
| 年度・級・No. | 問われ方／引っかけ |
|---|---|
| 1級 令和7年 No.45 | ヒストグラムを「2つの特性を縦横軸にとり相関を調べる図」と説明 → これは散布図。ヒストグラムは1変数の度数分布 ←①散布図と取り違え |
| 1級 令和5年 No.48 | ヒストグラムを「時間順・サンプル番号順に並べ工程が管理状態か評価する図」と説明 → これは管理図。ヒストグラムはばらつきの度数分布 ←②管理図と取り違え |
どちらも標的はヒストグラムで、「1変数のばらつきを見る度数分布図」という中身を、散布図や管理図の説明にすり替えて誤りの記述を作るのが共通の手口です。図の名前と「何を見る図か」をセットで覚えれば外しません。
理解度チェック
QC7つ道具をすべて答えよ。
パレート図・特性要因図・ヒストグラム・管理図・散布図・チェックシート・層別の7つ。
工程が管理状態にあるかを時系列で監視する手法はどれか？
管理図。上方管理限界・下方管理限界を設定し、データが限界内に収まっているかを継続的に確認する。
フィッシュボーンチャートとも呼ばれる手法はどれか？
特性要因図。問題の原因を魚の骨のような形に整理するため「フィッシュボーンチャート」とも呼ばれる。
まとめ
- QC7つ道具：パレート図・特性要因図・ヒストグラム・管理図・散布図・チェックシート・層別。
- パレート図は問題の優先順位付け、特性要因図は原因の洗い出し、管理図は工程の継続監視が主な用途。
- パレート図とヒストグラム、管理図と散布図の混同に注意。
- 試験では「どの場面でどの手法を使うか」の組み合わせが問われる。
＞ QC工程表（施工品質管理表）の管理項目・管理値を確認する
＞ デミングサイクル（PDCAサイクル）とは？を確認する
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
この用語が問われた過去問
参考法令・規格
- ISO 9001 品質マネジメントシステム
- 公共建築工事標準仕様書（建築工事編）品質管理章
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
パレート図とヒストグラムはどちらも棒グラフですが、パレート図は「種類別の件数を多い順」、ヒストグラムは「1つの測定値の分布」と目的が違います。管理図（時系列で異常監視）と散布図（2変数の相関）の取り違えも試験で狙われます。
施工管理で最もよく使うのはパレート図（重点項目の絞り込み）と特性要因図（原因の洗い出し）です。不具合の多い工種から優先的にデータ収集を始めると効果が出やすくなります。
