コンクリートの中性化とは？鉄筋腐食のしくみ・中性化深さ試験・対策
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
コンクリートの中性化って、結局なにが悪いの？どうやって調べて、どう防ぐの？
この記事の要点
中性化とは、空気中の二酸化炭素がコンクリートに浸入してアルカリ性が下がり、鉄筋を錆びから守っていた膜（不動態被膜）が壊れて腐食を招く劣化現象です。
中性化はコンクリートの表面から内部へ少しずつ進み、かぶりを超えて鉄筋に達すると鉄筋が錆び始めます。
調べ方はフェノールフタレイン溶液で中性化深さを測る方法、対策はかぶり厚さの確保と密実なコンクリートが基本です。
鉄筋コンクリートが長持ちするのは、コンクリートが強いアルカリ性で、鉄筋の表面に薄い保護膜（不動態被膜）をつくって錆びを防いでいるからです。
その守りを、空気中の二酸化炭素が時間をかけて崩していくのが中性化です。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
中性化とは何か（劣化のしくみ）
中性化とは、空気中の二酸化炭素がコンクリート中の水酸化カルシウムと反応して炭酸カルシウムに変わり、コンクリートのアルカリ性が下がっていく現象です。
固まったコンクリートは、本来pH12〜13程度の強いアルカリ性です。このアルカリ性が、鉄筋表面の不動態被膜を保っています。
中性化が進んでpHが下がると、この被膜が壊れます。被膜が壊れた鉄筋は水分と酸素で錆び始め、錆びると体積がふくらんで、まわりのコンクリートを内側から押し割ります（爆裂）。
つまり中性化そのものより、その先で起こる鉄筋の腐食が問題です。

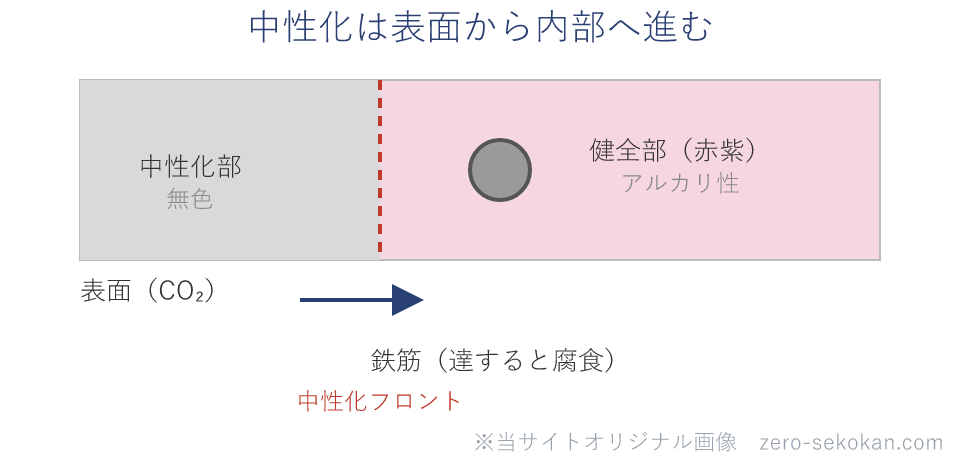

中性化はどこから進むのか
中性化は、二酸化炭素が触れるコンクリートの表面から内部へ向かって、少しずつ進みます。内部から発生するわけではありません。
進む速さは一定ではなく、時間とともにゆっくりになります。中性化深さは経過年数のおおよそ平方根に比例して進むとされ、これを√t則（ルートティー則）と呼びます。最初の数年で進んだ後は、同じ深さを進むのにより長い時間がかかる、というイメージです。
鉄筋までの距離であるかぶり厚さを確保しておくほど、中性化が鉄筋に届くまでの時間を長く稼げます。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
中性化が速く進む条件
中性化の速さは、コンクリートの質と置かれた環境で変わります。
| 要因 | 中性化が速くなる側 |
|---|---|
| 水セメント比 | 大きい（すき間が多く密実でない）ほど速い |
| 二酸化炭素濃度 | 高いほど速い |
| 置かれる場所 | 雨のかからない面・屋内側のほうが速い |
| 仕上げ材 | 塗装・タイル・モルタルで覆うと遅くなる |
意外なのが「置かれる場所」です。常に水を含んだ部分は二酸化炭素が入りにくく中性化は進みにくいため、雨が当たる外側より、雨のかからない屋内側のほうが進みやすくなります。
中性化深さの調べ方（フェノールフタレイン）
中性化がどこまで進んだかは、フェノールフタレイン溶液（1%程度）を使って調べます。
コンクリートを割ったりドリルで削ったりした断面に溶液を吹き付けると、アルカリ性が残っている健全部は赤紫色（紅色）に発色し、中性化した部分は無色のまま変わりません。
表面から、赤紫に変わる境目までの距離が中性化深さです。かぶり厚さから中性化深さを引いた「中性化残り」が小さいほど、鉄筋まで残りわずかで腐食の危険が高い、と読みます。
| 試験方法 | 特徴 |
|---|---|
| コア法（JIS A 1152） | コアを抜いて測る。最も正確 |
| ドリル法 | 削った粉に溶液を当て現場で簡易に測る。精度はコア法に劣る |
| はつり（割裂）法 | 表面をはつって断面で測る |
中性化への対策
対策は、進ませない予防と、進んでしまった後の補修に分かれます。
予防（新築・設計段階）
- かぶり厚さの確保……鉄筋まで中性化が届くまでの時間を稼ぐ。配筋検査で確認する。
- 密実なコンクリート……水セメント比を小さくし、すき間の少ない緻密な打込み・養生で二酸化炭素を入りにくくする。
- 仕上げ材……塗装・タイル・モルタルで表面を覆い、二酸化炭素を遮る。
補修（劣化した既存）
- 浸透性アルカリ性付与材……鉄筋がまだ錆びていない段階なら、はつらずに塗ってアルカリ性を回復させる。
- 断面修復……鉄筋まで中性化が進んで爆裂しているなら、はつり取って断面修復工法で復旧する。
混同しやすい用語の整理
中性化 と 塩害
中性化は、二酸化炭素でアルカリ性が下がって不動態被膜が壊れる劣化です。塩害は、塩化物イオン（塩分）が一定量を超えて不動態被膜を壊す劣化です。
どちらも結果は鉄筋腐食ですが、原因が二酸化炭素か塩分かが違います。海沿いや凍結防止剤の影響を受ける部位では塩害も合わせて考えます。
中性化深さ と かぶり厚さ
中性化深さは表面から中性化が進んだ距離、かぶり厚さは表面から鉄筋までの距離です。
「かぶり厚さ − 中性化深さ」が中性化残りで、これが鉄筋までの安全代になります。
理解度チェック
コンクリートの中性化は、どこから進むか。
答えを見る
二酸化炭素が触れる表面から内部へ向かって進みます。内部から発生するのではありません。
フェノールフタレイン溶液をかけて赤紫色になる部分は、中性化しているか、健全か。
答えを見る
健全（アルカリ性が残っている）部分です。中性化した部分は無色のままで、表面から赤紫の境目までの距離が中性化深さです。
中性化が鉄筋まで進むと、なぜ鉄筋が錆びるのか。
答えを見る
アルカリ性が下がって鉄筋を守る不動態被膜が壊れ、水分と酸素で腐食が始まるためです。錆びると膨張してかぶりコンクリートを押し割ります。
まとめ
- 中性化は、二酸化炭素でコンクリートのアルカリ性が下がり、鉄筋の不動態被膜が壊れて腐食を招く劣化。
- 表面から内部へ進み、√t則でしだいにゆっくりになる。かぶり厚さで鉄筋到達までの時間を稼ぐ。
- 調べ方はフェノールフタレイン溶液。赤紫＝健全、無色＝中性化部。
- 対策は、かぶり確保・密実なコンクリート・仕上げ材で予防し、進んだら付与材や断面修復で補修する。
＞ かぶり厚さとは？建基令79条・JASS 5の設計値を部位別に整理を確認する
＞ 断面修復工法とは？コンクリート爆裂・欠損部の補修手順と工法選定を確認する
＞ アルカリ骨材反応（アルカリシリカ反応）とは？ASRのしくみ・ひび割れ・抑制対策を確認する
＞ 塩害とは？コンクリート中の塩化物イオンによる鉄筋腐食のしくみと対策を確認する
コンクリート・鉄筋の記事はRC・鉄骨にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- JASS 5 鉄筋コンクリート工事－日本建築学会
- JIS A 1152 コンクリートの中性化深さの測定方法
- 日本コンクリート工学会「コンクリート技術の要点」
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
試験では、中性化の「向き」と「役割」の取り違えが問われます。中性化は二酸化炭素が触れる表面から内部へ進むのであって、内部から発生するのではありません。
また、中性化は鉄筋を守るのではなく、守っていた不動態被膜を壊して腐食を招く側です。「中性化すると鉄筋が守られる」という向きの記述は誤りです。かぶり厚さは、その中性化が鉄筋に届くまでの時間を稼ぐための備えだと整理しておきます。
