1. HOME
2. ＞ 施工管理
3. ＞ 断面修復工法

断面修復工法とは？コンクリート爆裂・欠損部の補修手順と工法選定

本ページはプロモーション（アフィリエイト広告）を含みます。

けんせつる

鉄筋が錆びてコンクリートが欠けた所を直す断面修復工法って、ひび割れの補修とは何が違うの？

鉄筋コンクリートは、コンクリートのアルカリ性が鉄筋の表面に不動態被膜をつくり、錆びから守っています。

ところがかぶり部分が中性化したり、塩分が浸入したりすると、この被膜が壊れて鉄筋が錆び始めます。

鉄筋は錆びると体積がふくらみ、まわりのコンクリートを内側から押し割ります。これが「爆裂」で、かぶりが浮いて剥がれ落ちた部分を直すのが断面修復工法です。

これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。

テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト

TAC出版／図解が多く全体像をつかみやすい定番。分野の用語は、この1冊で流れを押さえてから過去問に入ると解きやすくなります。

Amazonで見る

価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

断面修復工法とは何か（改修工事での位置づけ）

断面修復工法とは、劣化して欠けたコンクリートの断面を、断面修復材で元どおりに復旧する工法です。

対象は、中性化・塩害・凍害などで鉄筋が腐食し、かぶりコンクリートが浮き・剥落・欠損した部分です。中性化そのものを止める工事ではなく、すでに欠けてしまった断面を建て直す工事だと整理すると分かりやすいです。

使う材料は、収縮が少なくコンクリートとの付着が良いポリマーセメントモルタルが中心で、薄い部分や軽量化したい部分にはエポキシ樹脂モルタルなどを用います。

ひび割れ補修とどう違うのか

初心者がいちばん取り違えるのが、断面修復とひび割れ補修の区別です。

違いは「劣化の形」にあります。線状に割れているのがひび割れ、面や塊で欠けて鉄筋が見えているのが欠損・爆裂です。

欠損部にひび割れ用の注入工法を使っても断面は戻らず、逆に線状のひび割れにポリマーセメントモルタルを充填しても奥まで届きません。劣化の形で工法を選び分けます。

断面修復工法はどう選ぶのか

断面修復のなかでも、欠損の深さと修復する面積によって施工方法が分かれます。

親H2の下で、工法の選び方と施工手順をそれぞれ見ていきます。

欠損深さ・面積による工法の選び分け

欠損が浅く、補修箇所が小さく点在している場合は、コテで修復材を塗りつける充填（左官）工法が使われます。建築改修工事監理指針では、欠損深さ30mm程度以下にポリマーセメントモルタル充填工法を用いるのが目安です。

欠損が深い・広い場合は、型枠を当てて修復材を圧入するモルタル注入工法や、機械で吹き付ける吹付け工法を選びます。手で塗れる量・厚さを超えるためです。

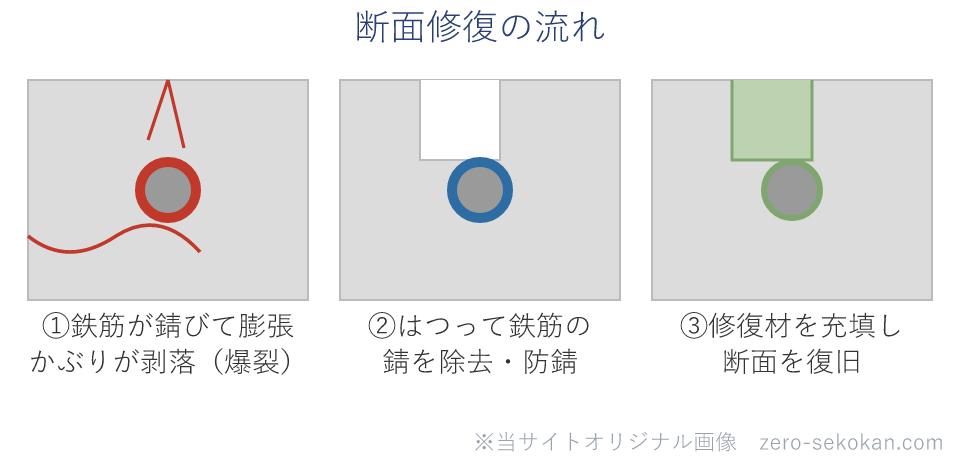

施工手順（はつり→鉄筋防錆→修復材）

断面修復は、傷んだ部分を残さず除去してから盛り直すのが鉄則です。手順は次のとおりです。

• 劣化部のはつり……浮いた・欠けたコンクリートを、健全な部分が出るまで（露出鉄筋の裏側まで）はつり取る。
• 鉄筋の防錆処理……露出した鉄筋の錆をワイヤーブラシなどで落とし（ケレン）、鉄筋防錆材を塗布する。
• プライマー塗布……修復材が下地から水分を奪われて付着不良にならないよう、はつり面にプライマー（吸水調整材・接着剤）を塗る。
• 断面修復材の充填・成形……ポリマーセメントモルタルなどを充填し、コテや吹付けで元の断面に成形する。
• 養生……乾燥収縮によるひび割れを防ぐため、適切に養生する。

はつりが浅くて錆びた鉄筋を残すと、内部でまた錆が進み、修復材ごと再び剥がれます。露出鉄筋の防錆まで終えてから盛るのが要点です。

独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座で早めにたたき台を用意しておくと安心です。

中性化が浅いときは削らないこともある

欠けていなくても、コンクリートの表層が中性化しているだけのことがあります。

中性化が鉄筋まで達していない（鉄筋が錆びていない）段階なら、はつらずに浸透性アルカリ性付与材を塗布し、コンクリートのアルカリ性を回復させて錆を予防する方法がとられます。

一方、中性化が鉄筋位置まで進んで爆裂しているなら、その断面ははつり取って断面修復に進みます。「削らず回復」か「はつって修復」かは、中性化が鉄筋に届いているかで分かれます。

施工管理での確認ポイント

• 着工前の劣化調査……打診・目視で浮き・欠損・露出鉄筋の範囲を確認し、図面に記録する。外壁改修では足場・第三者災害対策も合わせて計画する。
• はつり範囲の確認……健全部・鉄筋裏まではつれているか。錆びた鉄筋を残していないか。
• 鉄筋防錆の確認……錆を落としてから防錆材を塗ったか。錆を残したまま盛っていないか。
• 工法・材料の確認……欠損深さに対し充填・注入・吹付けの選定が妥当か。設計図書どおりの修復材か。
• 写真記録……はつり後・鉄筋防錆後・修復後の状態を工事写真で残す。隠れる工程ほど記録が要る。

過去問でどう問われたか

躯体・欠損部の改修は、平成30年から令和7年まで1級・2級で問われています。引っかけは大きく3パターンで、いずれも損傷の種類・状態と補修材の対応です。

• ① 断面修復材とひび割れ補修材の取り違え……線状のひび割れにポリマーセメントモルタル充填工法（断面修復用）を当てるのは誤り。ひび割れは樹脂注入工法などを用いる。
• ② 欠損深さによる工法の取り違え……欠損深さ30mm程度以下はポリマーセメントモルタル充填工法。幅の大きいひび割れに表面のシール工法を当てるのは誤り（内部まで届かない）。
• ③ 鉄筋防錆・中性化対策の取り違え……露出鉄筋ははつって錆を除去・防錆してから修復する。鉄筋位置まで中性化していたら浸透性アルカリ性付与材を塗布する。

つまりポリマーセメントモルタル充填工法は面・塊の欠損（断面修復）用、線状のひび割れは樹脂注入工法。劣化の形と補修材の対応を取り違えるのが誤りです。各行は該当する過去問解説にリンクしています。

理解度チェック

まとめ

• 断面修復工法は、中性化・塩害で錆びた鉄筋が押し割った欠損・爆裂部を、はつり取って修復材で復旧する工法。
• 線状のひび割れ補修（樹脂注入・Uカット）とは別物。劣化の「形」で選び分ける。
• 欠損深さ30mm程度以下は充填工法、深い・広い場合は注入・吹付け工法。
• 手順は、はつり→鉄筋の錆除去・防錆→プライマー→修復材の充填・成形→養生。錆びた鉄筋を残して盛らない。

＞ コンクリートのひび割れ補修とは？施工管理での対応方法を確認する

＞ 外壁改修工事の種類と施工管理を確認する

施工管理の記事は施工管理、コンクリート・鉄筋の記事はRC・鉄骨にまとめています。

過去問本命1級建築施工管理 第一次検定 問題解説集

地域開発研究所／用語を覚えたら過去問演習で定着。解説が丁寧な正統派。2級は2級のおすすめ参考書から。

Amazonで見る

独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説

独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。

※ この記事の法令確認日：2026年6月

この記事を書いた人

ハナダユキヒロミツメラボ

設計事務所に7年勤務し、建築構造設計に従事。設計者として施工図確認・工程会議・検査立会いなど施工管理と協働してきた経験と、公共建築工事標準仕様書・JASS等の一次資料をもとに執筆しています。

「建築学生が学ぶ構造力学」（kentiku-kouzou.jp）を2010年より運営。著書「わかる構造力学」（工学社）。

運営者・参考資料について ▶ ｜ 編集・監修者について ▶
