グラウト充填って何をするの？なぜ必要なの？

この記事の要点

グラウト充填は、鉄骨柱脚のベースプレートと基礎コンクリートの隙間に無収縮モルタルを充填する工程です。ベースプレートを水平に設置するためのレベル調整後に行い、柱脚が全面で基礎に密着した状態をつくります。

施工管理では充填状況の確認（充填不良・空洞の有無）と供試体採取による強度確認が主なチェックポイントです。充填不良が残ると、柱に荷重がかかった際にベースプレートが局所的に変形するリスクがあります。

グラウト充填は地味に見えますが、鉄骨柱脚の荷重伝達経路の要となる工程です。

なぜ必要か、何を使うか、何を確認するかの順で整理します。

これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。

テキスト本命わかって合格(うか)る 1級建築施工管理技士第一次検定基本テキスト

TAC出版／図解が多く全体像をつかみやすい定番。分野の用語は、この1冊で流れを押さえてから過去問に入ると解きやすくなります。

Amazonで見る

価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

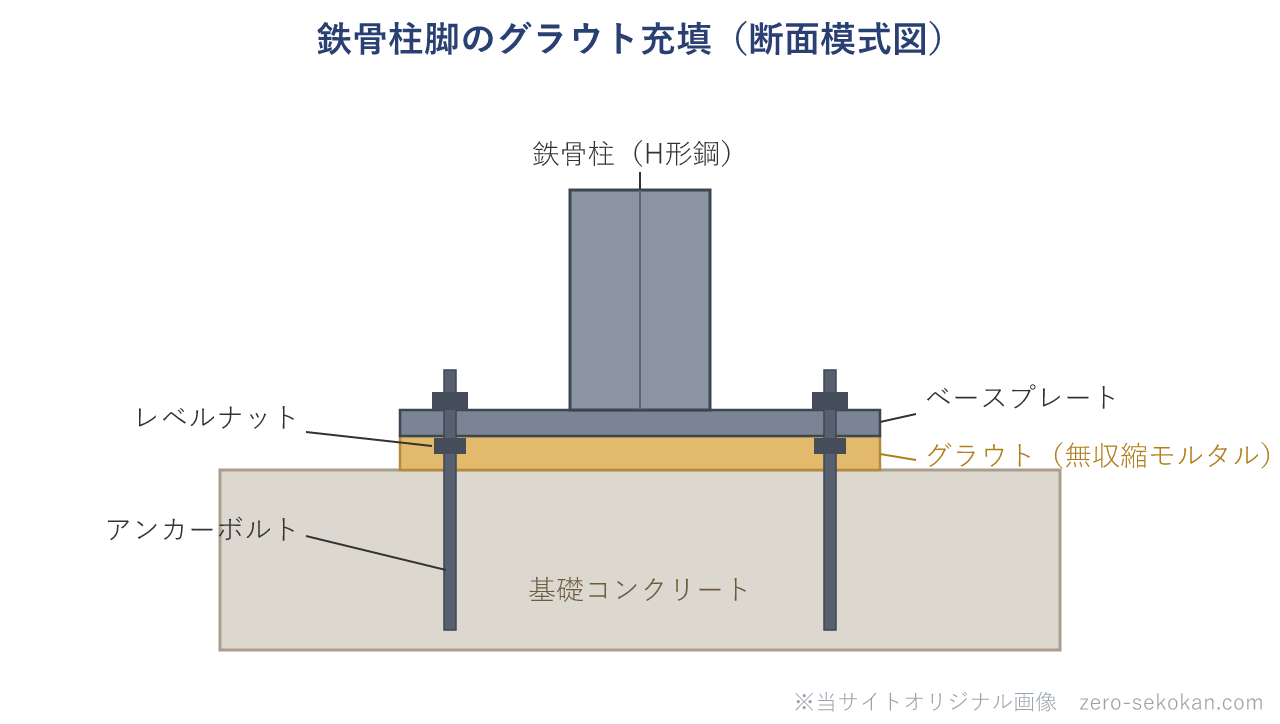

鉄骨柱脚のグラウト充填の断面模式図。基礎コンクリートとベースプレートの隙間を無収縮モルタル（グラウト）で充填し、アンカーボルトとレベルナットで固定した状態を示す。 — 図：レベルナットでベースプレートの高さ・水平を出すと、基礎との間に隙間ができる。この隙間を無収縮モルタル（グラウト）で充填し、柱の荷重をベースプレート全面から基礎へ均等に伝える。※模式図（寸法は実物どおりではありません）

グラウト充填はなぜ必要なのか

鉄骨造では、アンカーボルトを基礎コンクリートに埋め込み、その上にベースプレートを載せて鉄骨柱を建て込みます。

このとき、アンカーボルトに固定したレベルナット（レベル調整用のナット）でベースプレートの水平を出すと、ベースプレートと基礎コンクリートの間に数mm～数十mmの隙間が生じます。

この隙間をそのままにすると、柱の重量・地震力がベースプレートのアンカーボルト周辺のみに集中してしまいます。

グラウト充填はその隙間を無収縮モルタルで完全に充填し、荷重をベースプレート全面から均等に基礎に伝える状態をつくるために行います。

無収縮モルタルを使う理由

グラウト充填に使う材料は無収縮モルタル（グラウト材）です。

通常のモルタルやコンクリートは硬化時に収縮します。収縮すると充填した隙間に「浮き」が生じ、荷重伝達が不均一になります。これを防ぐため、膨張材を配合して収縮を相殺した無収縮モルタルを使います。

無収縮モルタルの主な特徴は次の通りです。

無収縮・微膨張：硬化後の収縮がなく、隙間に密着したまま固結する
高流動性：水を加えて流し込める流動性があり、狭い隙間への充填に適している
高強度：設計基準強度（Fc）を超える強度を発現する製品が多い

言い換えると、「収縮しないから隙間を確実に埋められる」材料が必要なため、無収縮モルタルを使うということです。

独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座で早めにたたき台を用意しておくと安心です。

施工手順と施工管理の確認ポイント

グラウト充填の施工は、ベースプレートのレベル調整完了後に行います。

施工前の確認

レベルの確認：レベルナットでベースプレートの水平が確保されているか確認する。レベルが取れていないままグラウトを流してもベースプレートの傾きは修正されない
型枠の確認：グラウト材が流れ出ないよう、ベースプレート周囲に型枠を設置する。型枠の高さは設計図書・施工計画書の指定による
注入口・排気口の確認：グラウト材を注入する注入口と、内部の空気を抜く排気口が確保されているか確認する
温度条件の確認：気温5℃以下の場合は養生方法を検討する。高温（30℃以上）では可使時間が短くなるため施工時間を管理する

施工中の管理

充填状況の確認：排気口からグラウト材がはみ出してきたら、ベースプレート全面に充填されたと判断できる。排気口を設けていない場合は充填状況が確認できないため、設計図書に排気口の設置が指示されているか確認する
流動性の確認：グラウト材の練混ぜ水量が適正かを確認する。水が多すぎると強度が低下し、少なすぎると充填不良の原因になる
供試体の採取：強度確認用の供試体を採取する。採取タイミング・本数（一般に3本1組以上）は設計図書・施工計画書の指示に従う

養生・確認

養生期間の管理：グラウト材の所定養生期間中は振動・衝撃を与えないよう管理する
打音検査：硬化後にハンマーで叩き、空洞音がないか確認する。空洞音がある箇所は充填不良の可能性がある
圧縮強度試験：供試体の圧縮強度試験結果が設計基準強度以上であることを確認する。不合格の場合はすみやかに監督員・設計者に報告する

例えば、排気口を設けなかった場合、グラウト材がベースプレート全面に行き渡ったかどうかを外から確認できません。

充填不良が後で発見されると、グラウトを撤去して再施工する手間が発生します。設計図書に排気口の指示があるかどうかを事前に確認しておくことが重要です。

充填不良が発見された場合の対応

打音検査や目視で充填不良（空洞・未充填箇所）が見つかった場合は、次の手順で対応します。

監督員・設計者への報告：施工者が独自に判断して処理せず、まず監督員・設計者に報告する。
補修方法の協議：不良の程度に応じて、低圧注入による補修か、グラウトの全撤去・再施工かを協議する
補修記録の作成：補修方法・補修日・補修箇所を記録し、工事写真と合わせて保管する

排気口がないと充填の証拠が残らない

グラウト充填で現場で起きることがあるのが「排気口を設けていなかったので充填状況が分からない」という状態です。

グラウト材が全面に回ったかどうかを確認する手段がなければ、品質管理の証拠が残りません。設計図書に排気口の指示がない場合でも、施工計画書で確認方法を事前に決めておくことが重要です。

もう一つは供試体の採取記録です。

採取した本数・採取日・試験日をきちんと記録しておかないと、強度確認の証拠として使えません。グラウト充填は鉄骨柱脚という構造上の要部なので、記録の丁寧さが後の品質証明につながります。

混同しやすい用語の整理

グラウト充填 vs アンカーボルト設置

アンカーボルト設置は基礎コンクリート打設前にボルトを型枠内に配置する工程。グラウト充填はその後、ベースプレートを設置しレベル調整が完了してから行う工程。順序が逆にはならない。

無収縮モルタル vs 普通モルタル

無収縮モルタルは膨張材を配合して硬化収縮を抑えた材料。グラウト充填専用。普通モルタルは硬化時に収縮するためグラウト充填には不適。ベースプレート下の充填には必ず無収縮モルタルを使用する。

理解度チェック

グラウト充填に無収縮モルタルを使う理由は何か？

答えを見る

硬化収縮がないため。通常のモルタルは硬化時に収縮して充填した隙間に浮きが生じる。無収縮モルタルは膨張材の配合により収縮を相殺し、ベースプレート下面に密着した状態で固結する。

グラウト充填で排気口を設ける目的は何か？

答えを見る

ベースプレート全面への充填完了を確認するため。排気口からグラウト材がはみ出てきたとき、全面充填が完了したと判断できる。排気口がないと充填状況の確認方法がなくなる。

グラウト充填の施工中に供試体を採取する目的は何か？

答えを見る

圧縮強度試験による品質確認のため。採取した供試体の強度が設計基準強度以上であることを確認する。採取タイミング・本数は設計図書・施工計画書の指示に従う。

打音検査でグラウト充填不良（空洞）が発見された場合、最初にすべき対応は何か？

答えを見る

施工者が独自に処理せず、監督員・設計者に報告する。不良の程度に応じて補修方法（低圧注入補修か全撤去再施工か）を協議で決定する。

グラウト充填はベースプレートのレベル調整の前に行うか後に行うか？

答えを見る

レベル調整の後。レベルナットでベースプレートの水平を確保した後に、生じた隙間にグラウト材を充填する。順序が逆になるとレベル調整ができなくなる。

まとめ

グラウト充填は鉄骨柱脚（主に露出型）のベースプレートと基礎コンクリートの隙間に無収縮モルタルを充填する工程。荷重をベースプレート全面から均等に基礎に伝えるために行う。
無収縮モルタルを使う理由は「硬化収縮がない」から。普通モルタルは収縮して充填不良の原因になる。
施工管理のチェックポイントは「排気口からの充填完了確認」「供試体採取と圧縮強度試験」「硬化後の打音検査」の3点。
充填不良が発見されたら施工者が独自に処理せず、監督員・設計者に報告して是正方法を協議する。
グラウト充填の記録（供試体採取記録・試験結果・写真）は構造上の要部の品質証明として丁寧に保管する。
