墨出しって何？どんな場面で使うの？

この記事の要点

墨出しとは、設計図書に基づき建物の位置・高さ・形状を現場に印付けする作業です。型枠・配筋・仕上げなど、すべての工種が墨を基準に施工するため、墨がズレると工事全体の精度に影響します。

施工管理者は各工種が作業を始める前に、墨の種類・位置・高さが設計図書と一致しているかを確認する必要があります。

墨出しとは、設計図書をもとに建物の位置・高さ・形状を現場の床や壁に線で印付けし、全工種が共通の基準にする作業のことです。

墨出しは工事の中で最も地味な作業のひとつですが、全工種の精度の根拠になります。

墨がズレたまま型枠を組んでしまうと、コンクリートを打ってから柱位置のズレに気づくことになり、もう直せません。そういう事態を防ぐのが施工管理者の役割です。

これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。

テキスト本命わかって合格(うか)る 1級建築施工管理技士第一次検定基本テキスト

TAC出版／図解が多く全体像をつかみやすい定番。分野の用語は、この1冊で流れを押さえてから過去問に入ると解きやすくなります。

価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

墨出しにはどんな種類があるか

種類	内容	主な用途
通り墨（心墨）	柱・壁の中心線を床・型枠・スラブに記す墨	柱・壁・開口部の位置決め
逃げ墨	仕上げ面から一定距離（300mmや1000mm等）ずらした位置に引く墨	仕上げ材施工時の基準線（仕上げ面の直上に墨を打てない場合に使う）
レベル墨	高さの基準となる水平線。「FL+1000」等の表示で壁面に記す	天井・床・開口高さの管理
親墨	建物全体の基準となる主要な通り墨（X通り・Y通り等）	各工種の墨出しの基準

言い換えると、「通り墨で左右位置を決め、レベル墨で高さを決め、逃げ墨で仕上げの基準を確保する」のが墨出しの役割です。

使う道具としては、トランシット（水平・垂直角度の測量）・レーザーレベル（水平線の投影）・墨壺（墨線を打つ）・下げ振り（垂直の確認）が代表的です。近年はトータルステーションやレーザーを使った測量が増えています。

独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座で早めにたたき台を用意しておくと安心です。

例えば、仕上げ工事で「1000逃げ墨」を「仕上げ面の位置」と誤解した職人が作業を進めてしまうことがあります。「逃げ寸法を明記する」「口頭でも確認する」という二重確認が現場では大切です。

混同しやすい用語の整理

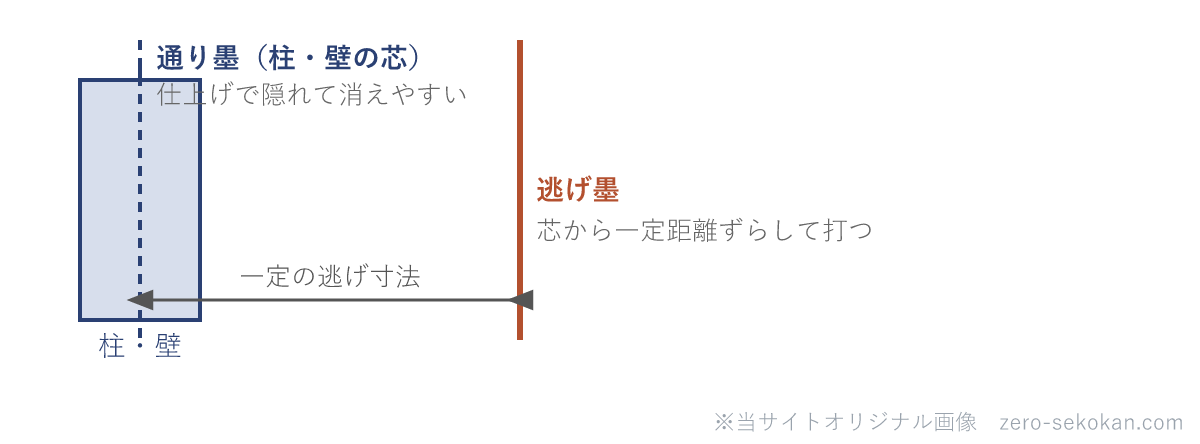

通り墨は柱・壁の中心（芯）に打つ墨で、仕上げ材を施工する際には消えてしまう場合がある。逃げ墨は仕上げ面から一定距離ずらした位置に打つ基準線で、施工中も消えないよう確保する墨です。

どちらも設計図の通り芯をもとにしています。

BMは現場で設定した高さの基準点（ピン・鉄杭等）。GLは地盤面の設計上の高さ基準。

FLは各階床面の高さ基準です。レベル墨はBMを起点にGLやFLとの高さ関係を計算して記入します。

墨出しのひとつのずれが、全工程に響く

墨出しは躯体・仕上げ・設備の全工種の基準になるため、たった一つのずれが全工程に影響します。墨出し後は監理者・監督員と基準墨の位置を必ず確認し、写真記録を残してから次工程に進みます。

特に通り心・柱心・レベルは精度が命で、使用する測量機器の校正状態も合わせて確認しておく。

当サイトの過去問（令和5〜7年度）では、墨出しが2級でほぼ毎回問われ、引っかけは上階への基準墨の立上げに集中しています。型は大きく2つに分かれます。

年度・級・No.	問われ方／引っかけ
2級令和5年後期 No.18	上階の高さの基準墨を出す向きを上下逆にした → 正しくは確実な下階の墨を上階へ写し上げる　←①向き
2級令和6年前期 No.18	上階への基準墨で四隅の一部を下げ振りで済ませた → 四隅すべてを同じ精度で立ち上げる　←②精度
2級令和7年後期 No.18	高さの基準墨を墨の引通しで順次上げるとした → 引通しは水平方向の作業。高さは1階基準墨を鋼製巻尺で鉛直に測り上げる　←①方法

軸はひとつ、上階への基準墨は確実な下階から鉛直に写し上げ、四隅とも同じ精度で立ち上げる。向き・方法・精度のどれを手抜きしても誤りになる。
