根巻き柱脚とは何か：施工手順・コンクリート打設範囲の確認点
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
根巻き柱脚って露出柱脚と何が違うの？コンクリートをどこまで打てばいいの？施工管理でどこを確認するの？
この記事の要点

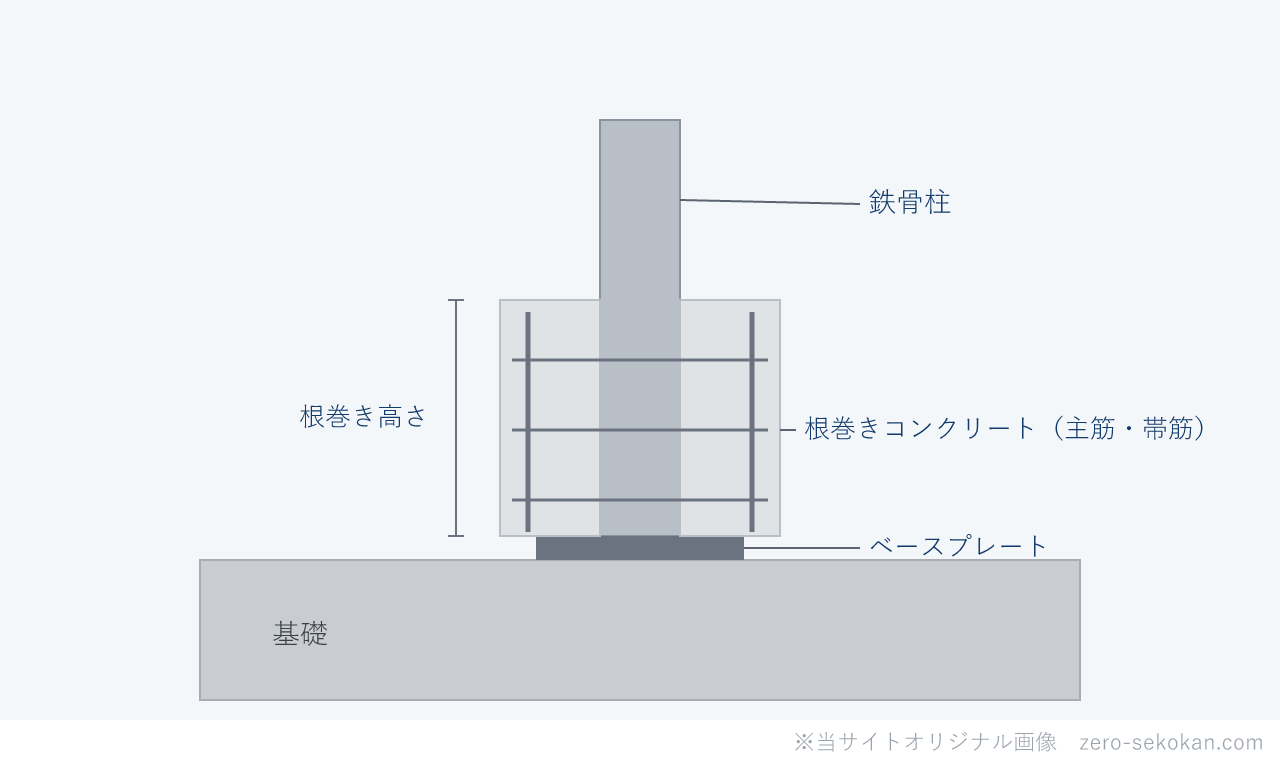

根巻き柱脚とは、鉄骨柱の脚部（ベースプレート付近）を鉄筋コンクリートで包んで固定する柱脚形式のことです。柱脚をコンクリートに埋め込むことで曲げモーメントに対する抵抗力を高めます。
施工管理では根巻きコンクリートの高さ（柱径の2.5倍以上が目安）・配筋の確認・コンクリートの充填確認が主なポイントです。露出柱脚との違いを理解した上で確認します。
根巻き柱脚は「柱脚をコンクリートに埋めて固定する」形式です。コンクリートの打設範囲と配筋が施工管理の要点です。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
根巻き柱脚と露出柱脚はどう違うのか
| 根巻き柱脚 | 露出柱脚 | |
|---|---|---|
| 構造 | 柱脚部をコンクリートで包む | ベースプレートが外部に露出する |
| 接合部の剛性 | 高い（コンクリートに埋め込むため） | ピン接合に近い～半剛接合 |
| 施工の複雑さ | 根巻きコンクリートの配筋・打設が必要 | シンプル（グラウト充填のみ） |
| 主な適用 | 曲げモーメントを確実に基礎に伝えたい場合 | 一般的な鉄骨建物・工場建屋など |
言い換えると、「露出柱脚は地面からベースプレートが見える形、根巻き柱脚はコンクリートに柱脚が埋まる形」です。
根巻きコンクリートの高さの目安（柱径の2.5倍以上）
根巻きコンクリートの高さ（根巻き高さ）は設計図書で指定されます。一般的な目安は次の通りです。
- 根巻き高さ：柱径（もしくは柱幅）の2.5倍以上が設計上の目安。例えば柱幅300mmの場合、根巻き高さは750mm以上が必要
- 設計図書の確認：実際の寸法は構造図で確認する。設計者の計算に基づく指定値を守ることが重要
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
根巻き柱脚の施工手順
根巻き柱脚の施工手順は次の通りです。
- 基礎工事：根巻きコンクリートを受ける基礎フーチング・基礎梁を施工する。アンカーボルト設置の精度確認
- 鉄骨建方：アンカーボルトに鉄骨柱を取り付ける。柱の垂直精度・位置精度を確認する
- 根巻き配筋：根巻きコンクリート内の縦筋・横筋（帯筋）を設置する。設計図の径・本数・間隔を確認する
- 型枠設置：根巻きコンクリートの型枠を組む。高さが設計値通りかを確認する
- コンクリート打設：根巻きコンクリートを打設する。柱脚周辺への充填が十分か振動棒で確認しながら打設する
- 型枠解体・養生：所定の強度発現後に型枠を解体して養生する
施工管理での主な確認ポイント
- 根巻き高さの確認：型枠設置後に根巻き高さが設計図の指定値通りか実測する
- 配筋の確認：縦筋・帯筋の径・本数・ピッチが設計図と一致しているか確認する。柱脚の鉄骨に対するかぶり厚も確認する
- コンクリートの充填確認：ベースプレート下・アンカーボルト周りにコンクリートが完全に充填されているか確認する。振動棒での締固めを丁寧に行う
- 型枠解体後の外観確認：ジャンカ・コールドジョイントがないか確認する。ベースプレートが蓋になって、その直下のコンクリートは充填不良が生じやすい。
混同しやすい用語の整理
根巻き柱脚 vs 埋込み柱脚
根巻き柱脚は柱脚部を後施工のコンクリートで巻く形式。埋込み柱脚は基礎コンクリートに柱脚を直接埋め込む形式（基礎とともに打設）。どちらも剛接合を実現するが施工方法が異なる。
根巻き柱脚 vs 露出柱脚
根巻き柱脚は柱脚をコンクリートで包んで接合剛性を高める。露出柱脚はベースプレートとアンカーボルトで接合し、ベースプレートが露出する。接合剛性・施工方法・用途が異なる。
理解度チェック
根巻き柱脚の根巻きコンクリート高さの目安は何か？
柱径（または柱幅）の2.5倍以上が設計上の目安。ただし実際の高さは設計者の計算に基づく構造図の指定値を確認する。型枠設置後に複数箇所で実測して確認する。
根巻き柱脚のコンクリート打設で特に注意すべき点は何か？
ベースプレート下・アンカーボルト周りへの完全充填。ベースプレートが蓋になるため充填不良が生じやすい。振動棒での丁寧な締固めと充填確認が必要。
根巻き柱脚と露出柱脚の接合剛性の違いは何か？
根巻き柱脚はコンクリートに埋め込むため接合剛性が高く、曲げモーメントを基礎に確実に伝えられる。露出柱脚はベースプレートとアンカーボルトの接合のみのため剛性がやや低い（ピン接合に近い～半剛接合）。
まとめ
- 根巻き柱脚は鉄骨柱脚部をコンクリートで包む形式。露出柱脚より接合剛性が高く、曲げモーメントを基礎に確実に伝えられる。
- 根巻き高さの目安は柱径の2.5倍以上（設計図書の指定値を確認）。型枠設置後に実測で確認する。
- 施工管理の確認は根巻き高さ・配筋・ベースプレート下のコンクリート充填・型枠解体後の外観確認。
＞ 露出柱脚とは？を確認する
＞ アンカーボルトとは？を確認する
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・JASS 6 鉄骨工事（日本建築学会）柱脚工事の節
・公共建築工事標準仕様書（建築工事編）第7章 鉄骨工事
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
管理人からのコメント
根巻き柱脚で気をつけたい問題として「ベースプレート直下のコンクリートが充填不足になる」ことです。
ベースプレートが蓋の役割をしてしまうため、下からコンクリートを充填するための開口（孔）がない場合は充填確認が困難になります。打設前に充填方法を確認しておくことが重要です。
もう一つは「根巻き高さが設計値より低くなった」問題です。
型枠の設置ミスや打設中の型枠変形で根巻き高さが不足すると、設計の接合剛性が得られません。型枠設置時に複数箇所で高さを実測することが大切です。
