ビニル床シート張りとは？接着剤の選定・熱溶接の時期と温度の施工管理
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
床シートのつなぎ目を溶接するのは、張ってすぐでいいの？
湿気が上がる土間には、どの接着剤を使うの？
この記事の要点
ビニル床シート張りは、長尺のビニル床シートを接着剤で下地に張り、継目を熱溶接して一体化する床仕上げです。
- 接着剤の選定：防湿層のない土間など湿気を受ける床には、耐湿性のエポキシ・ウレタン樹脂系を使う（ゴム系溶剤形は湿気に弱く不可）。
- 熱溶接の時期：継目の熱溶接は接着剤が硬化してから（おおむね張付け後12時間以上）行う。早すぎると接着不良になる。
- 熱風温度：熱溶接の熱風温度は約180〜200℃（高すぎるとシートを焦がす）。

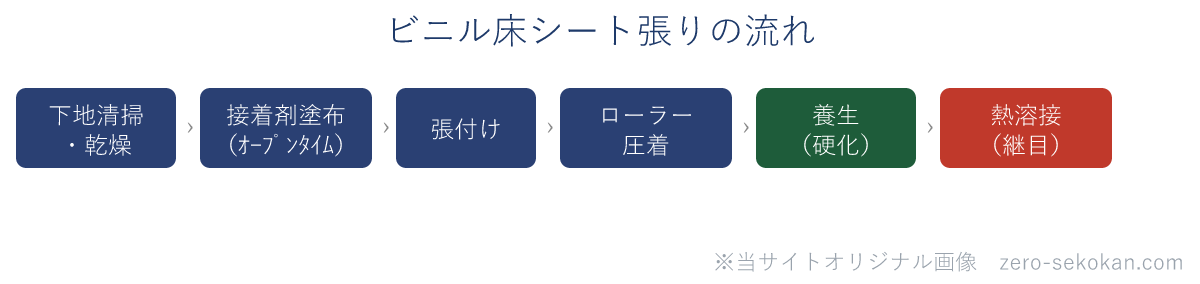

ビニル床シート張りは、下地づくりから熱溶接まで順序が決まっています。まず流れを押さえます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
ビニル床シート張りとは？
ビニル床シートは、塩化ビニル樹脂を主原料とした長尺の床材で、接着剤で下地に張り、継目を熱溶接で一体化します。
継目を溶接して隙間をなくせるため、水や汚れがしみ込みにくく、病院・学校・工場などに広く使われます。張付け前にはシートを24時間以上仮敷きし、巻き癖をとってから施工します。
下地と接着剤の選定
仕上がりと耐久性は、下地の状態と接着剤の選び方で大きく変わります。
- 下地：十分に乾燥させ、清掃してから接着剤を塗る。下地が湿っていると接着不良・ふくれの原因になる。
- 接着剤の選定：一般の床は所定の接着剤でよいが、防湿層のない土間コンクリートなど湿気を受ける床には、耐湿性のエポキシ樹脂系・ウレタン樹脂系を用いる。ゴム系溶剤形は湿気に弱く、はがれの原因になる。
- オープンタイム：接着剤を塗ったら所定のオープンタイム（指触乾燥の待ち時間）をとってから張り付ける。
- 圧着：張り付けたら空気（気泡）を押し出し、45kgローラーで圧着する。継目・壁際はハンドローラーで十分圧着する。
接着剤は「水に強いかどうか」で選びます。湿気のある床＝耐湿性のエポキシ・ウレタン樹脂系。ゴム系溶剤形は乾いた下地向けで、湿った土間には使いません。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
熱溶接（シーム溶接）の時期と温度
継目の熱溶接は、溶接棒を熱風で溶かしてシートどうしをつなぐ工程です。タイミングと温度が問われます。
- 時期：熱溶接は、張付け用の接着剤が硬化してから（おおむね張付け後12時間以上経過してから）行う。硬化前に溶接するとシートが動き、接着不良になる。
- 温度：熱風温度は約180〜200℃。高すぎると（250〜300℃など）シートを焦がす。
- 溝切り：溶接の前に継目に沿って溝を切り、溶接棒を溶かし込む。余盛りは冷めてから削り取り、平滑にする。
過去問でどう問われたか
ビニル床シート張りは、令和3年度から令和7年度まで、1級・2級でくり返し問われています。引っかけは大きく2パターンです。
- ① 接着剤の選定のすり替え……防湿層のない土間など湿気を受ける床には耐湿性のエポキシ・ウレタン樹脂系を使う。ゴム系溶剤形を当てるのは誤り。
- ② 熱溶接の時期・温度のすり替え……熱溶接は接着剤が硬化してから（張付け後12時間以上）行う（4時間は早すぎ）。熱風温度は約180〜200℃（250〜300℃は高すぎ）。
| 年度・級・No. | 問われ方／引っかけ |
|---|---|
| 1級 令和3年 No.37 | 防湿層のない土間にゴム系溶剤形接着剤を使うとした → 耐湿性（エポキシ・ウレタン樹脂系）←①接着剤 |
| 1級 令和7年 No.37 | 熱溶接を張付け後4時間以上で行うとした → 接着剤が硬化してから（12時間以上）←②熱溶接の時期 |
| 2級 令和7年後期 No.26 | 熱溶接の熱風温度を250〜300℃とした → 約180〜200℃ ←②温度 |
つまりビニル床シートは、防湿層のない土間に耐湿性接着剤（エポキシ・ウレタン樹脂系）を使い、継目の熱溶接は接着剤が硬化してから（12時間以上）約180〜200℃で行う。接着剤の選定と熱溶接の時期・温度の取り違えが誤りです。各行は該当する過去問解説にリンクしています。
混同しやすい用語の整理
エポキシ・ウレタン樹脂系 と ゴム系溶剤形接着剤
エポキシ・ウレタン樹脂系は耐水・耐湿性に優れ、防湿層のない土間など湿気を受ける床に使います。ゴム系溶剤形は乾いた下地向けで、湿った床に使うとはがれの原因になります。下地の湿気の有無で使い分けます。
熱溶接工法 と 突付け
熱溶接工法は、継目に溝を切り、溶接棒を熱風（約180〜200℃）で溶かしてシートを一体化する工法で、水がしみ込みにくくなります。突付けは溶接せずに突き合わせる納まりで、継目から水や汚れが入りやすい点が異なります。
理解度チェック
継目の熱溶接は、いつ行うか。
答えを見る
張付け用の接着剤が硬化してから（おおむね張付け後12時間以上）行います。硬化前に溶接すると接着不良になります。
熱溶接の熱風温度は何℃程度か。
答えを見る
約180〜200℃です。250〜300℃では高すぎてシートを焦がします。
防湿層のない土間コンクリートの床には、どの接着剤を使うか。
答えを見る
耐湿性のエポキシ樹脂系・ウレタン樹脂系を使います。ゴム系溶剤形は湿気に弱く、はがれの原因になります。
張付け前にビニル床シートをどう扱うか。
答えを見る
24時間以上仮敷きして巻き癖をとり、下地を乾燥・清掃してから張り付けます。圧着は45kgローラーで行います。
まとめ
- ビニル床シートは接着剤で張り、継目を熱溶接で一体化する床仕上げ。
- 防湿層のない土間など湿気を受ける床には耐湿性のエポキシ・ウレタン樹脂系接着剤を使う（ゴム系溶剤形は不可）。
- 熱溶接は接着剤が硬化してから（張付け後12時間以上）、熱風約180〜200℃で行う。
- 張付け前に24時間以上仮敷き、張付け後は45kgローラーで圧着する。
内装・仕上げの施工管理は仕上げ・内装にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
- 公共建築工事標準仕様書（建築工事編・内装工事）国土交通省
- JASS 26（内装工事）日本建築学会／床シートメーカー施工要領書
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
まちがえやすいポイント
熱溶接は「早く仕上げたい」気持ちから、接着剤の硬化を待たずに始めてしまいがちです。硬化前に溶接するとシートが動いて接着不良になるため、張付け後12時間以上を目安に硬化を待ってから溶接します。
接着剤は、湿気のある土間にゴム系溶剤形を使うとはがれます。「湿気のある床＝耐湿性のエポキシ・ウレタン樹脂系」をセットで覚えます。
