排煙設備って、火災のときに何をする設備なの？
「自然排煙」と「機械排煙」はどう違うんだろう。
この記事の要点
排煙設備とは、火災で発生した煙を屋外へ排出し、避難経路と消火活動を確保するための設備です。
- 自然排煙：天井付近の排煙窓（開口部）から、煙が上昇する性質を利用して自然に排出する。
- 機械排煙：排煙機（ファン）とダクトで、煙を強制的に屋外へ排出する。予備電源が必要。
- 排煙口は防煙区画の各部分から水平距離30m以下・天井から80cm以内に設ける。

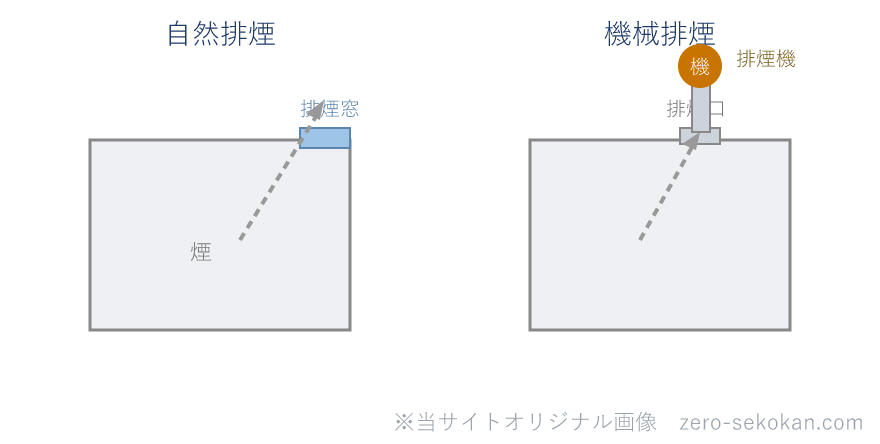

まず、煙をどうやって外に出すか、2つの方式を絵で押さえます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
排煙設備とは｜煙を出して避難を助ける設備
火災で怖いのは炎よりも煙です。煙は速く広がり、視界を奪い、有毒ガスを含みます。排煙設備は、その煙を屋外へ排出して、避難経路の確保と消火活動の支援をするための設備です。
設置の義務や構造は、建築基準法施行令第126条の2（設置）・第126条の3（構造）に定められています。一定規模・用途の建築物や、内装制限のかかる居室などに求められます。
自然排煙と機械排煙の違い
排煙の方式は大きく2つです。煙が上にのぼる性質を使うか、機械で吸い出すかの違いです。
| 項目 | 自然排煙 | 機械排煙 |
|---|---|---|
| 煙の出し方 | 天井付近の排煙窓から自然に排出 | 排煙機（ファン）＋ダクトで強制排出 |
| 動力・電源 | 不要（手動・連動で窓を開く） | 必要。停電に備え予備電源が要る |
| 向く場所 | 外壁に面し排煙窓を取れる室 | 外壁に面さない室・大空間・地下 |
| コスト・維持 | 安い・維持が簡単 | 高い・点検や電源維持が必要 |
外壁に面した室は自然排煙、奥まった室や地下は機械排煙、というように建物の条件で選びます。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
排煙口・防煙区画の主な基準
排煙が効くように、煙をためる区画と排煙口の位置が決められています。数値は施工管理でそのまま確認の対象になります。
- 防煙区画：床面積500㎡以内ごとに、防煙壁（天井から50cm以上下方に突き出た防煙垂れ壁など）で区画する。
- 排煙口の水平距離：防煙区画の各部分から排煙口まで、水平距離30m以下とする。
- 排煙口の高さ：天井または壁の上部（天井から80cm以内）に設ける。煙は上にたまるため、高い位置で吸う。
- 自然排煙の開口面積：排煙窓の有効開口面積は、防煙区画部分の床面積の1/50以上を確保する。
- 材料：排煙口・排煙風道など煙に接する部分は不燃材料とする。
- 手動開放装置：手で開く装置は、床から80〜150cmの高さに設ける（操作しやすい位置）。
施工管理で確認すること
- 排煙口の位置・高さ：水平距離30m以下・天井から80cm以内に納まっているか、天井仕上げとの取合いを総合図で確認する。
- 不燃材料：排煙口・排煙ダクトが不燃材料か、可燃材から所定の離隔がとれているかを確認する。
- ダクトの区画貫通：排煙ダクトが防火区画を貫通する部分の処理を確認する（防火ダンパーの納まりと連動）。
- 機械排煙の電源：排煙機の予備電源（非常電源）が確保され、火災信号で起動するかを確認する。
- 手動開放装置・連動：排煙窓・排煙口の手動開放装置の高さと、火災時の連動動作を確認する。
過去問でどう問われたか
排煙設備は、消防用設備・建築設備の問題で問われます。引っかけの核心は、防煙区画と防火区画の取り違えと、排煙口の位置の数値です。
- ① 区画の取り違え……防煙区画（煙を抑える）と防火区画（延焼を抑える）を混同させる
- ② 排煙口の位置のすり替え……水平距離30m・天井から80cm以内などの数値を変えてくる
各行は該当する過去問解説にリンクしています。
混同しやすい用語の整理
防煙区画 と 防火区画
防煙区画は、煙の広がりを抑えて排煙口へ導くための区画で、天井から下げた防煙垂れ壁などで仕切ります（床面積500㎡以内ごと）。
防火区画は、火災の延焼を一定の範囲で止めるための区画で、耐火構造の床・壁や防火戸で仕切ります。どちらも「区画」ですが、止めたいものが煙か火かで別の概念です。
理解度チェック
自然排煙と機械排煙の違いは何か。
自然排煙は天井付近の排煙窓から煙を自然に排出する方式、機械排煙は排煙機（ファン）とダクトで強制的に排出する方式です。機械排煙には予備電源が必要です。
排煙口は、防煙区画の各部分から水平距離いくら以下に設けるか。
30m以下です。あわせて、煙は上にたまるため、排煙口は天井から80cm以内の高い位置に設けます。
防煙区画と防火区画は同じものか。
違います。防煙区画は煙の広がりを抑えるための区画（防煙垂れ壁など）、防火区画は延焼を止めるための区画（耐火壁・防火戸）です。目的が異なります。
まとめ
- 排煙設備は、火災の煙を屋外へ出して避難・消火を助ける設備（建築基準法施行令126条の2・3）。
- 自然排煙は排煙窓で自然に、機械排煙は排煙機＋ダクトで強制排出。機械排煙は予備電源が必要。
- 防煙区画は500㎡以内、排煙口は水平距離30m以下・天井から80cm以内、自然排煙の開口は床面積1/50以上。
- 排煙口・風道は不燃材料。防煙区画と防火区画は別物。
