墨出しロボットって何ができるの？BIMデータがないと使えないの？精度は手墨と同じくらいあるの？
この記事の要点
墨出しロボットはBIMデータをもとに現場床面に自動で位置情報（墨線・ポイント）を描画する自走式ロボットです。測位・データ読込・マーキングの3機能を組み合わせ、人手による墨出しを自動化して大幅に省力化します。
施工管理ではBIMデータの精度確認・作業前の床面清掃確認・描画後の精度検証（手墨との比較）が主な確認ポイントです。ロボットの精度はBIMデータの完成度に依存するため、データ品質の確認が前提になります。
墨出しロボットとは、BIMデータをもとに自走して床面に墨（位置情報）を自動で描く機械です。
墨出しロボットは、導入すれば自動で精度が上がるわけではありません。
インプットのBIMデータが正確でなければ、間違った位置に速く墨が打たれるだけです。ここを理解しておくことが重要ですね。

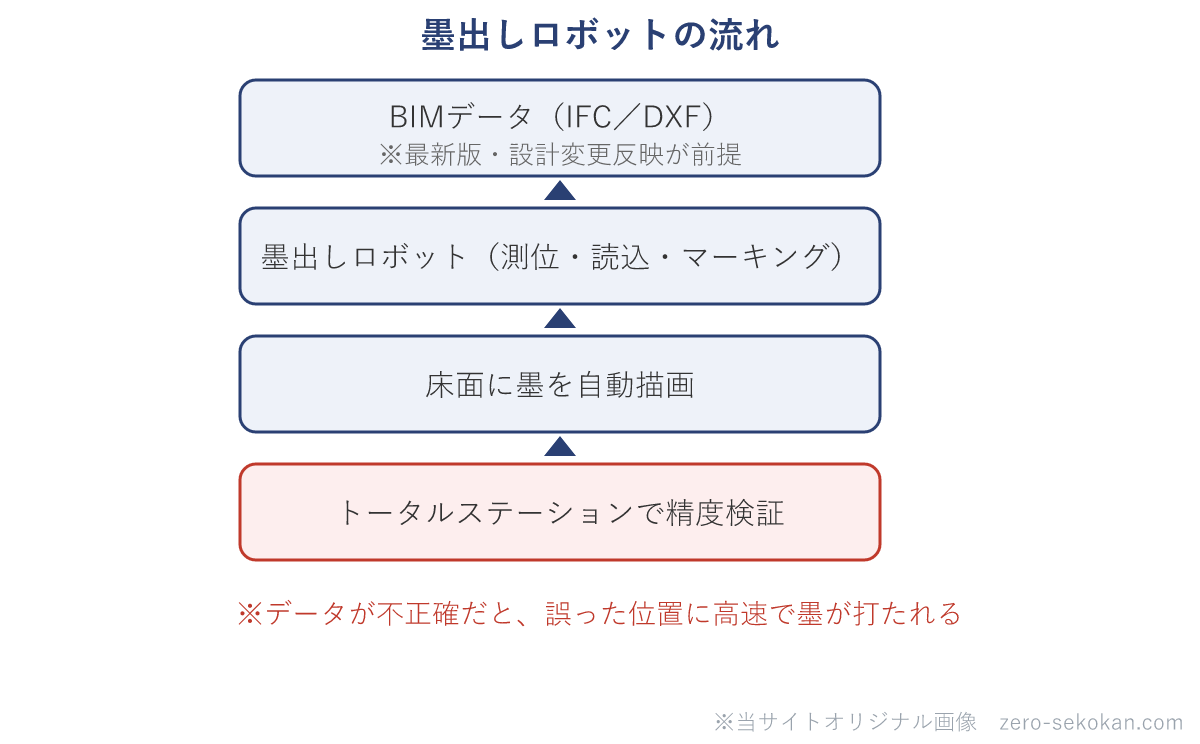

まず、全体の流れを図でつかんでおきましょう。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
墨出しロボットのしくみはどうなっているのか
墨出しロボットの動作は大きく3つの要素から成ります。
| 要素 | 内容 |
|---|---|
| 測位 | ロボットが現場座標系の中での自分の位置を把握する。反射プリズムや基準点マーカーを利用して座標を確定する |
| データ読込 | BIMデータ（IFCやDXF）から描画すべき点・線の座標情報を読み込む |
| マーキング | レーザーまたはチョーク・インクで床面に点や線を描画する |
言い換えると、「今自分がどこにいるかを把握して、BIMデータ通りの位置に印をつける機械」です。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
施工管理者はどこを確認するのか
作業前の確認
- BIMデータの精度確認：ロボットに入力するBIMデータが最新版であること・設計変更が反映されていることを確認する。古いデータで作業すると変更前の位置に墨が打たれる
- 床面清掃の確認：ゴミ・養生材の残滓・段差があるとロボットが正確に動けない。作業前の床面清掃が完了しているかを確認する
- 基準点の設置確認：ロボットが座標を把握するための基準点（ターゲットプリズム等）が正しく設置されているかを確認する
作業後の精度検証
- 手墨との比較確認：ロボットが描画した墨の一部を従来の測量機器（トータルステーション等）で検証する。許容差（一般的に±1～2mm程度）以内に収まっているかを確認する
- 抜き取り確認の記録：検証した点・箇所・測定値を施工写真と記録に残す
例えば、設備業者のスリーブ位置をロボット墨出しで打った後、実際にスリーブを設置してみると設計図書との微妙なずれが発覚することがあります。BIMデータと施工図の整合確認が先決です。
混同しやすい用語の整理
墨出しロボット vs トータルステーション
墨出しロボットは自走して自動でマーキングする装置。トータルステーションは測量者が操作して測点の座標を測定・計算する計測機器。トータルステーションは精度確認や基準点測量に使い、墨出しロボットはその基準点をもとに大量の墨点を自動描画する。両者は補完関係にある。
理解度チェック
墨出しロボットを使う前提条件として最も重要なものは何か？
正確・最新版のBIMデータの準備。ロボットはBIMデータに記録された座標をそのまま転写するため、データが古い・不正確・変更未反映の場合は誤った位置に墨が打たれる。BIMデータの精度とバージョン管理がロボット墨出しの品質を左右する。
墨出しロボットとトータルステーションの関係は？
補完関係。トータルステーションは基準点測量や精度検証に使う計測機器で、墨出しロボットはその基準点をもとに大量の墨点を自動描画する。ロボットの測位や精度検証にトータルステーションを用いる。
ロボット墨出し後に施工管理者が行う精度検証の目的は何か？
ロボットが正確な位置に墨を打てているかを確認するため。測位エラーやデータ入力ミスがあっても目視では確認できない。トータルステーション等で抜き取り検証し、許容差（±1～2mm程度）以内に収まっているかを確認する。
まとめ
- 墨出しロボットはBIMデータをもとに自走して床面に墨を自動描画する装置。墨出しの生産性を約2倍に高めた例がある（鹿島「ロボプリン」）。
- 使用前提はBIMデータの精度・床面清掃・基準点の正確な設置。データ品質がロボットの墨精度を決める。
- 作業後は手墨との比較検証が必須。精度検証を省略するとデータエラーが大量の誤墨として転写されるリスクがある。
施工管理の基本は施工管理にまとめています。
