現場でよく聞く「水準測量」「トータルステーション」「GNSS」って、結局何が違うの？
この記事の要点
工事測量とは、設計図書通りに施工するために位置・高さ・距離・角度を現場で確認する作業です。使う機器によって「何を測れるか」が違うため、場面に応じた使い分けが必要になります。
水準測量は高低差の確認、トランシットは角度の確認、トータルステーションは角度と距離の同時測定、GNSSは衛星を使った広域測位という役割の違いを押さえておくと、試験でも現場でも迷わありません。
測量の道具や種類を「なんとなく知っている」という方は多いです。でも、どの場面でどれを使うかが整理できていないと、現場での確認作業や試験の選択問題で判断が鈍くなります。
この記事では、施工管理で登場する測量の種類を比較表で整理しながら、丁張りや出来形測量との関係まで一気に解説しますね。
- ＞ 墨出しとは？施工管理で確認するポイントを整理する
- ＞ 出来形管理とは何かを整理する
工事測量はなぜ必要か
設計図書には建物の寸法・高さ・位置が指定されています。それを現場の地面や構造体に正確に反映させるのが工事測量の目的です。
測量なしで施工を進めると、柱の位置がズレる・床の高さが設計値と異なるといった問題が起きます。一度打設したコンクリートや埋め戻した地盤はやり直しが困難ですから、事前に正確な位置・高さを出しておくことが施工管理の基本になります。
工事測量は施工前の「位置出し」だけでなく、施工後の「出来形確認」でも必要になります。要は、工事の始まりから終わりまで測量がついて回るということです。
現場でよく使う測量の種類はどれか
工事現場で登場する主な測量を比較表で整理します。
| 種類 | 測定できること | 主な使用場面 |
|---|---|---|
| 水準測量（レベル測量） | 高低差・高さ | 床レベル確認・掘削底面の高さ・丁張りの設置 |
| トランシット測量 | 水平角・鉛直角 | 建物の芯出し・鉛直確認・角度の測設 |
| トータルステーション（TS） | 角度＋距離（同時） | 芯出し・出来形測量・位置座標の取得（現代の主流） |
| GNSS（GPS）測量 | 衛星測位による座標・高さ | 広域の基準点確認・屋外の位置測量 |
| 光波測距儀 | 距離 | 2点間の距離測定（角度は測れない） |

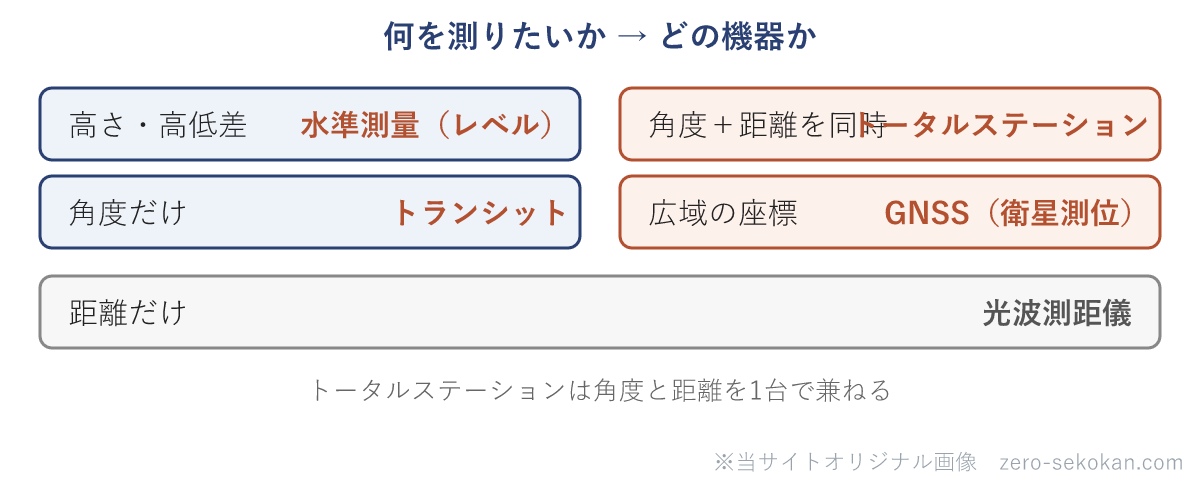

ザックリ言えば、「高さを出すなら水準測量、角度だけならトランシット、角度も距離も一度に出すならトータルステーション」という使い分けです。
水準測量（レベル測量）とは
レベル（水準儀）とスタッフ（標尺）を使って、2点間の高低差を読み取る測量です。
例えば、床スラブの打設後に設計GLからのFL高さが正しいかを確認する際に使います。現場では「レベルを合わせる」という言葉で日常的に使われています。
トランシット測量とは
水平角と鉛直角を測定する機器を使った測量です。距離は別途測定が必要で、現在は後述のトータルステーションに置き換わっている現場がほとんどです。
試験では「トランシットは角度を測定する機器」という定義が問われやすいので、「角度専用」と覚えておくといいでしょう。
トータルステーション（TS）とは
角度測定（トランシット機能）と距離測定（光波測距儀機能）を1台に統合した測量機器です。現代の建築・土木工事ではこれが主流になっています。
1台で位置座標を取得できるため、柱の芯出しから出来形測量まで幅広く使えます。プリズム（反射鏡）を目標点に置いて計測する方式が一般的です。
GNSS（GPS）測量とは
複数の衛星からの信号を受信して座標・高さを測定します。GPS（米国）のほか、みちびき（日本）・GLONASS（ロシア）等も含めてGNSSと呼ぶことが多いです。
屋外の広いサイトや、基準点設置のような広域測量に向いています。一方、樹木や建物が多い場所、屋内では衛星信号が届きにくいという特性があります。
根切り工事での掘削深さ・底面レベル管理の規定は、公共建築工事標準仕様書（令和4年版）の3.2.1節（下図）に示されています。
丁張りとは何をするための設備か
丁張り（ちょうはり）とは、掘削・基礎工事などの施工前に建物の基準線・基準高さを現場に示すために設置する仮設物です。木製の杭と水平な板（貫板）で構成され、糸を張って位置・高さを職人が確認できるようにします。
例えば、根切り工事のとき、どこまで掘ればよいか（根切り底面の高さ・範囲）を現場作業員に示すのが丁張りの役割です。丁張りがあれば、施工管理者がその都度立会いしなくても作業員が自分で確認しながら掘削できます。
丁張りの設置には水準測量が使われ、高さの基準はBM（ベンチマーク）から引き出します。設置位置は根切り範囲の外側で、工事中に動かされないよう堅固に打ち込むことが重要です。
| 項目 | 内容 |
|---|---|
| 目的 | 掘削・基礎工事の基準線・基準高さを現場に示す |
| 設置場所 | 根切り範囲の外側（工事で動かされない位置） |
| 使う測量 | 水準測量（レベル）でBMから高さを引き出す |
| 使用期間 | 掘削・基礎工事が完了するまで存置する仮設物 |
出来形管理と測量はどこでつながっているか
施工後の構造体が設計図書どおりの寸法・高さ・位置になっているかを確認するのが出来形管理です。この確認に使うのが出来形測量です。
コンクリート打設後のスラブ天端高さの確認・土工事の掘削底面のレベル確認・路盤仕上げ面の高さ確認など、施工の各段階で実測値を記録します。許容差を外れていた場合はすぐに是正処置が必要です。
後工程で隠れてしまう部位（埋め戻し前の掘削面・型枠解体前の寸法等）は、施工中に測量して施工写真とともに記録に残すことが施工管理者の重要な仕事です。竣工後に確認する手段がなくなりますから、記録のタイミングを逃さないようにしましょう。
混同しやすい用語の整理
水準測量 vs トランシット測量
水準測量はレベルとスタッフを使って高低差・高さを確認する測量です。トランシット測量はトランシットを使って水平角・鉛直角を測定する測量です。
どちらも現場では使いますが、「高さを出すか・角度を出すか」で使う機器が異なります。
丁張り vs 基準墨
丁張りは掘削・基礎工事前に設置する屋外の仮設物（杭＋貫板＋糸）です。基準墨は躯体工事以降に床・壁・型枠等の面上に記した墨線です。
丁張りは地上の「糸」で位置・高さを示し、基準墨は型枠や床面上の「線」で示すという使い分けになります。
地盤調査の方法（ボーリング・平板載荷試験等）は、国土交通省告示第111号（下図）に定められています。
一問一答
角度と距離を同時に測定できる測量機器の名称は？
トータルステーション（TS）。トランシット（角度測定）と光波測距儀（距離測定）の機能を1台に統合した機器で、現代の建築・土木工事の主流。
水準測量で確認できるのは何か？
高低差・高さ。レベル（水準儀）とスタッフ（標尺）を使って2点間の高低差を読み取る。
床レベルの確認・掘削底面の高さ確認・丁張りの設置に使われる。
丁張りの目的を答えよ。
掘削・基礎工事などの施工前に、建物の基準線・基準高さを現場に示す仮設物。根切り範囲の外側に杭と貫板を設置し、糸を張って位置・高さを作業員が確認できるようにする。
GNSS測量が屋内や樹木の密な場所で使いにくい理由は？
GNSS測量は衛星からの信号を受信して位置を測定する仕組みのため、建物・樹木・構造物によって信号が遮られると精度が低下する。屋外の開けた場所での広域測量に向いている。
まとめ
- 工事測量は設計図書どおりに施工するために位置・高さ・角度・距離を現場で確認する作業。
- 水準測量（高低差・高さ）・トランシット（角度）・トータルステーション（角度＋距離）・GNSS（衛星測位）で使い分ける。
- 現代の主流はトータルステーション。1台で位置座標を取得でき、芯出しから出来形測量まで対応できる。
- 丁張りは掘削・基礎工事前の仮設物で、水準測量でBMから高さを引き出して設置する。
- 出来形測量は施工後の寸法・高さ・位置の確認で、後工程で隠れる部位は施工中に記録を残すことが重要。
＞ 墨出しとは？施工管理で確認するポイントを確認する
＞ 出来形管理とは何かを確認する
施工管理の基本は施工管理にまとめています。
参考資料
・測量法（昭和24年法律第188号）
・公共測量作業規程の準則（国土地理院）
・公共建築工事標準仕様書（建築工事編）国土交通省
※ この記事の法令確認日：2026年5月
施工管理のポイント
試験では「トータルステーションで何が測定できるか」という問いが頻出です。「角度と距離を同時に測定できる」が正解です。
「GNSSは屋内・樹木の密な場所では使えない」という制約も合わせて押さえておきましょう。
