Pコンって何？セパレーターやフォームタイとどう違うの？

この記事の要点

Pコンとは、RC造の型枠工事でセパレーターの端部に取り付け、型枠間の距離（コンクリートの断面幅）を保つ円錐形の部材です。

脱型後にコンクリート表面にコーン穴が残るため、仕上げの種類に応じた補修が必要になります。

施工管理では打設前のセパレーター間隔確認と脱型後のコーン穴補修確認が主なチェックポイントです。

「Pコン」は現場でよく使われる通称で、製品としてはプラスチックコーン（または単に「コーン」）と呼ばれます。

型枠工事の部材は複数が組み合わさって機能するため、それぞれの役割を正確に理解しておくことが施工管理上の基本になります。

＞型枠工事では何を見る？せき板・支保工・脱型を整理する
＞鉄筋工事では何を確認する？を整理する

これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。

テキスト本命わかって合格(うか)る 1級建築施工管理技士第一次検定基本テキスト

TAC出版／図解が多く全体像をつかみやすい定番。分野の用語は、この1冊で流れを押さえてから過去問に入ると解きやすくなります。

Amazonで見る

価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

Pコン（プラスチックコーン）の役割

Pコンは、型枠のせき板面にセパレーターを固定し、型枠間の距離（コンクリートの断面幅）を正確に保つための円錐形のスペーサーです。

「円錐形（コーン形）」にしているのは理由があるんです。円錐形だと脱型時に型枠から引き抜きやすく、コンクリート表面に残るコーン穴も処理しやすい形状になります。

「Pコン」は通称で、語源は「Plastic Cone（プラスチックコーン）」などからきているとされます。メーカーや現場では「Pコン」「プラスチックコーン」「コーン」と呼ばれます。

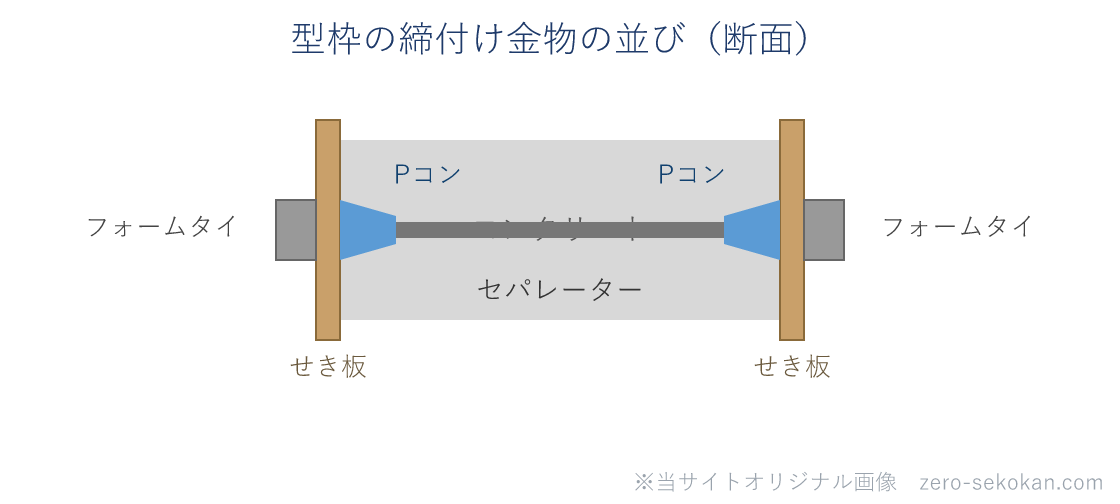

型枠の締付け金物の断面模式図。外からフォームタイ・せき板・Pコン・セパレーター・Pコン・せき板・フォームタイの順に並び、2枚のせき板の間にコンクリートが入る — イメージをつかむための模式図です（形・寸法・比率は実物どおりではありません）。外側のフォームタイがせき板を締め、Pコン（青）が型枠面で間隔を保ち、セパレーター（灰）がコンクリートに残る。Pコンを抜いた跡がコーン穴。

セパレーター・フォームタイ・コーンキャップとどう違うのか

ここは混乱しやすいところですね。型枠工事では4つの部材がワンセットで機能しています。

部材名	役割	脱型後の扱い
セパレーター	向かい合う型枠の内側同士の間隔（コンクリート断面幅）を保持する棒状部材。コンクリートに埋め込まれたまま残る	コンクリート内に残留
Pコン	セパレーターの両端に取り付け、せき板面でフォームタイと接続する円錐形部材。脱型時に引き抜く	脱型時に取り外す
フォームタイ	型枠の外側からPコンを介してセパレーターを固定する締付けナット・ボルト類	脱型時に取り外す
コーンキャップ	脱型後にコーン穴をふさぐためのキャップ。打放し仕上げや軽微な補修で使う	穴をふさぐため挿入する

言い換えると、「セパレーターが構造上の芯、Pコンとフォームタイがそれをはさむクリップ、コーンキャップが脱型後の蓋」という関係です。

例えば600mm厚のRC壁なら、セパレーターの長さは600mmから両端のPコン分を引いた長さになります。Pコンの長さが変わると、コーン穴の深さも変わります。

独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座で早めにたたき台を用意しておくと安心です。

セパレーターの長さはどう決まるのか

セパレーターの長さは、コンクリート断面幅（設計寸法）からPコン2個分の長さを引いた値になります。

Pコン1個分の長さ（コーンの突出長）は製品の規格によって異なるため、設計図書やメーカーの規格表で実際の寸法を確認します。

セパレーター長さの目安：コンクリート断面幅 − Pコン2個分
かぶり厚さとの関係：セパレーターはコンクリート断面幅の中央に位置するため、かぶり厚さとは直接対応しない。かぶり確保はスペーサーの役割
壁・柱・梁で種類が異なる：部位の形状・荷重に応じたセパレーターを設計図書で確認する

なんとなくイメージできましたか。セパレーターは「コンクリートの幅を保つ芯」で、Pコンは「型枠とセパレーターをつなぐ接続部品」という関係です。

脱型後のコーン穴の処理

Pコンを取り外すと、コンクリート表面に円錐形の穴（コーン穴）が残ります。

この穴は雨水や炭酸ガスの侵入経路になるため、仕上げの種類にかかわらず適切に補修・処理することが必要です。

仕上げ材を施工する場合（一般的なケース）

タイル・左官・塗装などの仕上げ材を施工する場合は、下地処理の一環としてモルタルや無収縮グラウトでコーン穴を充填します。

充填後に周囲のコンクリートと面一になっているか、空洞が残っていないかを確認します。

打放し仕上げの場合

打放し仕上げ（コンクリートを見せたまま仕上げる工法）の場合、コーン穴の処理方法が意匠的な問題にもなります。

コーンキャップで処理：色を合わせたキャップを挿入。施工が早い。ただし経年で目立つ場合がある
モルタルで補修：周囲のコンクリートに色・質感を合わせて充填。精度が高い分手間がかかる

どちらの方法で処理するかは、設計図書の特記仕様書や監理者の指示に従います。勝手に判断しないことが重要です。

現場での確認は打設前の固定と脱型後のコーン穴

打設前：セパレーター長さの確認：コンクリート断面幅の設計値とセパレーター長さが合っているか確認する。長さの不一致は断面欠損や超過につながる
打設前：固定状態の確認：Pコンとフォームタイがしっかりかみ合っており、型枠がガタついていないか確認する
打設前：間隔の確認：セパレーターの配置間隔が設計図書の指示通りか確認する（一般的に400～600mm程度を目安とすることが多い）
脱型後：コーン穴の全数確認：コーン穴の位置・深さ・欠損状態を全面確認し、補修が必要な箇所を記録する
脱型後：補修材料の確認：モルタルの配合・コーンキャップの色が設計図書の指示に合っているか確認する
写真管理：打設前の固定状態・脱型直後のコーン穴状態・補修完了後を写真で記録する

例えば、フォームタイの締付けが甘いまま打設すると、コンクリートの側圧でせき板が変形して断面幅が広がる「はらみ」が発生します。Pコン・フォームタイの固定確認は、型枠工事の確認の中でも特に打設直前に行うことが重要です。

コーン穴の補修方法は着工前に決めておく

「Pコン＝プレキャストコンクリート」と思い込んでいる人が意外に多いですが、まったく別の部材です。Pコンはあくまで型枠のアクセサリー部品の話です。

現場でよく見落とされるのが、打放し仕上げのコーン穴処理の方法を事前に確認しないで進めてしまうケースです。

補修方法を後から変更しようとすると、脱型後の最初の状態と比べて面積が増えていて手間が倍になります。着工前に設計図書の特記仕様書で補修方法を確認し、使用材料を先に押さえておくことが基本です。

混同しやすい用語の整理

Pコン vs プレキャストコンクリート

Pコンは型枠工事の間隔保持部材（コーン形状のナット）。プレキャストコンクリート（PCa）は工場製作のコンクリート部材のことです。

「P」の文字が共通しているため混同されやすいですが、まったく別の概念です。試験でも現場でも明確に区別します。

セパレーター vs スペーサー

セパレーターは型枠間の距離（断面幅）を保持する部材。スペーサーは鉄筋のかぶり厚さを確保するための間隔保持材です。

どちらも「間隔を保つ」部材ですが、セパレーターは型枠の位置を保持し、スペーサーは鉄筋の位置を保持します。対象が異なります。

理解度チェック

Pコンの製品としての呼び名は？

プラスチックコーン（または単に「コーン」）。「Pコン」は現場の通称で、語源はPlastic Coneとされる。

セパレーターの長さはどのように決まるか？

コンクリートの設計断面幅からPコン2個分の長さを引いた値になる。Pコン1個分の長さは製品の規格によって異なる。

脱型後のコーン穴を処理せずに放置した場合、どのような問題が起きるか？

雨水・炭酸ガスが穴から侵入し、コンクリート内部の鉄筋が腐食する原因になる。特に屋外に露出する部位では、コーン穴補修は耐久性確保の観点から必須の処置である。

打放し仕上げのコーン穴補修には主にどの2つの方法があるか？

コーンキャップ挿入とモルタル充填の2つ。どちらを選ぶかは設計図書の特記仕様書・監理者の指示による。施工者が勝手に判断しない。

型枠工事でフォームタイの締付けが不十分だった場合、打設時にどのような現象が起きるか？

コンクリートの側圧によってせき板が外側に変形する「はらみ」が発生し、断面寸法が設計値より大きくなる。構造的な問題だけでなく、仕上げへの影響も大きい。

まとめ

Pコンは型枠間隔を保持するセパレーターの端部に取り付ける円錐形部材。プレキャストコンクリートとは無関係。
セパレーター・Pコン・フォームタイ・コーンキャップの4部材がワンセット。セパレーターはコンクリートに残留し、Pコンとフォームタイとコーンキャップはそれぞれ脱型後に取り外しまたは挿入する。
セパレーターの長さ＝断面幅 − Pコン2個分。設計断面幅と一致しているか打設前に確認する。
コーン穴は仕上げの有無にかかわらず補修が必要。補修方法（キャップ or モルタル）は設計図書・監理者の指示に従う。
施工管理のチェックポイントは「打設前の固定状態確認」と「脱型後のコーン穴全数確認・補修確認」。
