筋かいとは？木造施工管理で確認する耐震要素と耐力壁の関係

けんせつる

筋かいって何？どんな場面で使うの？

木造の建物が地震で倒壊しないために、筋かいは非常に重要な役割を持っています。

見た目は「斜めに入った木の棒」ですが、どこに・どの向きで・どんな断面で入るかは設計図で厳密に決まっています。

• ＞ 木造軸組工法の建方と施工管理ポイントを整理する
• ＞ 継手と仕口の違いと確認ポイントを整理する

筋かいはなぜ必要か

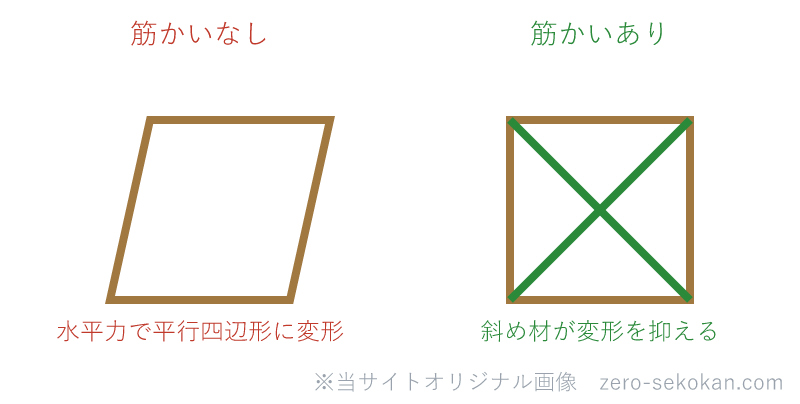

木造軸組工法では、柱と梁を組み合わせた「ラーメン」状の架構だけでは水平力に弱いです。地震や強風が来ると、柱が傾いて建物が平行四辺形のように変形してしまいます。

筋かいは、この変形を斜め方向の軸力（引っ張り・圧縮）で抵抗することで防ぎます。筋かいが入った壁が「耐力壁」として機能し、建物全体の耐震性を確保します。

たすき掛けと片筋かいはどう違うか

ザックリ言えば、「たすき掛けの方が耐力が高く、両方向の力に対応できる」ということです。設計図の耐力壁一覧で、どちらが指定されているかを確認することが施工管理の基本です。

筋かいの断面規定はどうなっているか

建築基準法施行令では、筋かいの断面寸法に下限が定められています。

• 圧縮筋かい（圧縮力を負担）：厚さ3cm×幅9cm以上
• 引張筋かい（引張力を負担）：厚さ1.5cm×幅9cm以上（断面が小さくてよい）

現場に搬入された筋かい材の断面を設計図と照合することが確認の基本になります。断面が不足していると所定の耐力が出ません。

筋かいの端部金物はどう確認するのか

筋かいの端部（柱・横架材との接合部）は、専用の筋かいプレート（筋かい金物）で固定することが必要です。

釘だけで固定すると、地震時に端部から外れて筋かいが機能しなくなります。金物の種類と取り付け位置は設計図の金物リストで確認します。

• 筋かいプレート（BP-2等）：柱と横架材の交点に筋かいを固定する専用金物
• 取り付け釘の本数：金物の仕様書通りの本数が打たれているか確認する

施工管理で筋かいを確認するタイミングはいつか

筋かいは建方後に設置されますが、内壁や外壁の下地（断熱材・面材等）が入ると見えなくなります。

隠れる前に以下を確認して写真に記録することが大切です。

• 設計図の耐力壁位置と現場が一致しているか
• 筋かいの断面が設計値以上か
• たすき掛け・片筋かいの区別が合っているか
• 端部の筋かいプレートが所定の釘数で取り付けられているか
• 写真管理で部屋ごと・壁面ごとに記録する

一問一答

まとめ

• 筋かいは木造軸組の壁面内に斜めに入れる部材で、地震・風の水平力に抵抗する耐力壁を構成する。
• 種類は片筋かい（1本）とたすき掛け（X型・2本）。たすき掛けの方が耐力が高い。
• 断面寸法は圧縮筋かいで3cm×9cm以上、引張筋かいで1.5cm×9cm以上が法定下限。
• 端部は専用の筋かいプレートで固定する。施工管理では隠れる前に位置・断面・金物を確認して写真記録を残す。

＞ 木造軸組工法の建方と施工管理ポイントを確認する

＞ 継手と仕口の違いと確認ポイントを確認する

＞ 筋かいの欠き込み禁止と端部金物を確認する

RC・鉄骨の施工管理はRC・鉄骨にまとめています。

※ この記事の法令確認日：2026年5月
