軸組図の読み方：木造施工管理での通り芯・柱・梁の確認方法
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
軸組図って何が書いてあるの？現場でどうやって使えばいいの？
この記事の要点
軸組図は、木造建物の構造骨組みを立面方向で示した構造図です。通り芯・階高・柱・梁・筋かい・接合金物の位置を確認するための図書です。
施工管理では躯体検査（建て方検査）時の確認項目として使います。平面図・伏図と3図を照合して、設計通りに組み立てられているかを確認するのが基本的な使い方です。
軸組図は「木造の立面で見た骨組み図」です。平面図だけでは分からない高さ方向の情報を読み取れます。
どんな情報が書いてあるかと、施工管理での使い方を順に整理します。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
軸組図に記載される情報

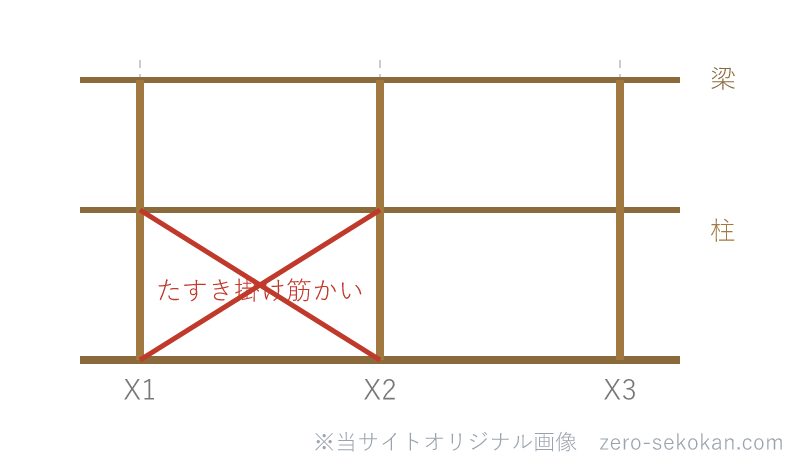

軸組図は特定の通り芯（グリッドライン）における建物の断面を立面で描いた図面です。
