木造の接合金物とは？ホールダウン金物・羽子板ボルト・筋交い金物の確認ポイント
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
木造の接合金物って何？どんな場面で使うの？
この記事の要点
木造建築の接合金物は、地震・台風などの水平力や引き抜き力から木材の接合部を守る部材です。代表的なものにホールダウン金物・羽子板ボルト・筋交い金物があり、N値計算（引き抜き力の計算）をもとに設計で種類が決まります。
施工管理では種類・取付位置・ボルトの締め付け・防錆処理を確認し、内装仕上げで隠れる前に工事写真で記録を残すことが必要です。
木造の接合金物は、一度内装を仕上げてしまうと外から確認できなくなります。
「取り付けたはず」という口頭確認だけでは不十分で、施工中の工事写真が唯一の証拠になります。種類の確認・取付の確認・写真撮影のタイミングをしっかり管理することが大切です。
- ＞ 木造軸組工法の施工管理ポイントを確認する
- ＞ 筋交いの施工管理ポイントを確認する
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

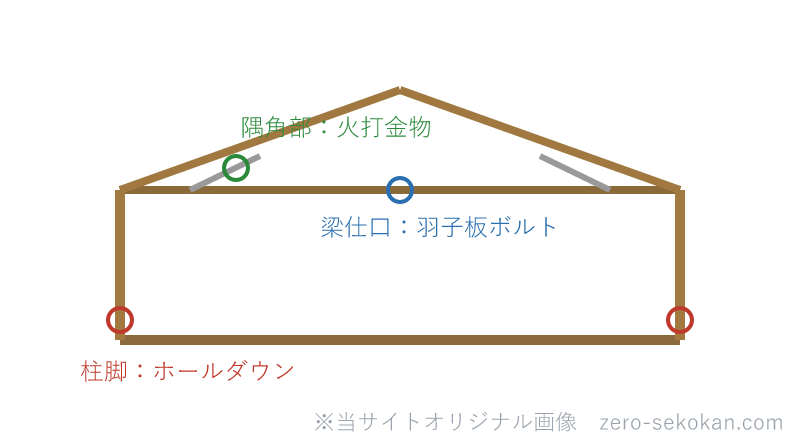

接合金物の種類と使い分け
主な接合金物の種類と役割はこちらです。
| 金物名 | 取付箇所 | 主な役割 |
|---|---|---|
| ホールダウン金物 | 柱脚・柱頭（基礎・土台・梁との接合部） | 地震・台風時の引き抜き力に抵抗する |
| 羽子板ボルト | 梁と梁・横架材同士の接合部 | 横架材の引き抜けを防ぐ |
| 筋交い金物（筋交いプレート） | 筋交いと柱・横架材の接合部 | 筋交いの外れ・めり込みを防ぐ |
| 山形プレート（VP） | 柱頭・柱脚 | 柱と横架材の接合を補強する |
| 短ざく金物 | 上下階の柱相互の接合部 | 上下階の柱どうしを接合・補強する |
| かど金物 | 引張りを受ける柱の上下接合部 | 引張力が作用する柱の接合を補強する |
| かね折り金物 | 通し柱と胴差の取り合い | 通し柱と胴差の接合を補強する |
| 折曲げ金物 | 垂木と軒桁・母屋の接合部 | 垂木の引き抜けを防ぐ |
| ひねり金物 | 垂木と軒桁の接合部 | 垂木の引き抜けを防ぐ（折曲げ金物と同用途・別形状） |
| 火打金物 | 小屋組・床組の隅角部 | 水平面の変形（ひずみ）を防ぐ隅角部の補強 |
「引き抜きにはホールダウン・梁のズレ防止には羽子板ボルト・筋交いの固定には筋交い金物・垂木の固定には折曲げ金物またはひねり金物・隅角部補強には火打金物」という使い分けです。
折曲げ金物（垂木と軒桁の接合）と火打金物（小屋組隅角部の補強）は用途が別で、取り違えると水平剛性が確保できません。試験でもこの2つの混同が引っかけとして出やすいところです。
金物の種類はN値計算で決まる
どの種類の金物を使うかは、柱に作用する引き抜き力（N値）を計算して決めます。N値が大きいほど耐力の高い金物が必要になります。
施工管理者は構造図・N値計算書と現場の金物の種類が一致しているかを確認します。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
施工時に確認する項目
取付前の確認
- 金物の種類確認：梱包ラベル・刻印で、構造図に指定された種類と一致しているか確認します。似たような形状の金物でも耐力が大きく違う場合があります。
- 数量確認：搬入数が計画数量と合っているか確認します。
取付時の確認
- 取付位置：構造図で指定された柱・梁の位置に取り付けられているか確認します。取付漏れがないかも重点確認します。
- ボルトの本数・径：金物に使用するボルトの本数・径が仕様と一致しているか確認します。
- ナットの締め付け：ボルトが適切に締め付けられているかを確認します。ナットにダブルナットを使用しているか、座金が入っているかも確認します。
- ホールダウン金物のアンカーボルト：基礎のアンカーボルトとホールダウン金物が正確に接続されているか、ナットが締まっているか確認します。
工事写真の撮り方
接合金物は内装仕上げ（断熱材・石膏ボード等）で隠れるため、仕上げ前に必ず撮影します。
- 全体写真：各フロアの接合金物全体が映る写真を方向別に撮影します。
- 部位写真：ホールダウン金物・羽子板ボルト等、種類が分かる近接写真を撮影します。
- ボルト締め付け確認写真：ナットが締まっていることが確認できる写真を残します。
よくある施工不良と確認方法
| 不具合 | 確認ポイント |
|---|---|
| 金物の種類違い | 取付後に種類の刻印・ラベルと構造図を照合する |
| 取付位置のずれ | 構造図と現場の柱位置を照合する |
| ボルト未締め・本数不足 | 目視確認＋工事写真で記録する |
| ホールダウン金物の傾き | 金物が柱に対して垂直に取り付いているか確認する |
| 筋交い金物の打ち込み不足 | 釘・ビスの本数・打ち込み深さを確認する |
混同しやすい用語の整理
ホールダウン金物 vs 山形プレート（VP）
ホールダウン金物は主に引き抜き力（上方向の力）に抵抗するための金物で、基礎アンカーボルトと柱を連結します。山形プレート（VP）は柱と横架材を補強する一般的な接合金物で、引き抜き以外に横ずれも防ぎます。
引き抜きが大きい部位（建物の出隅・開口部周りなど）にはホールダウン金物が必要です。
筋交い金物 vs 羽子板ボルト
筋交い金物は筋交いを柱・横架材に固定するための専用金物です。羽子板ボルトは梁と梁（横架材同士）の引き抜けを防ぐためのボルト金物です。
形状が似ているように見えますが、取付箇所・用途が異なります。
理解度チェック
木造建築で柱脚・柱頭に取り付け、地震時の引き抜き力に抵抗する金物は？
答えを見る
ホールダウン金物。基礎アンカーボルトと柱を連結し、引き抜き力（N値）に応じた種類を選定する。
筋交いと柱・横架材の接合部に使用する金物は？
答えを見る
筋交い金物（筋交いプレート）。筋交いの外れやめり込みを防ぐ。
釘・ビスの本数・打ち込み深さも確認する。
小屋組の隅角部の補強に使う金物は何か？折曲げ金物ではないか？
答えを見る
火打金物。折曲げ金物は垂木と軒桁・母屋の接合に使うもので、小屋組隅角部の補強には使わない。
この区別が試験の引っかけとして出やすい。
通し柱と胴差の取り合いに使う接合金物は？
答えを見る
かね折り金物。短ざく金物は上下階の柱相互の接合に用いるもので、用途が異なる。
接合金物の施工写真を撮影すべきタイミングは？
答えを見る
内装仕上げ（断熱材・石膏ボード）で隠れる前。一度隠れると確認できないため、仕上げ工事着手前に必ず撮影する。
まとめ
- ホールダウン金物（引き抜き抵抗）・羽子板ボルト（梁の引き抜け防止）・筋交い金物（筋交いの固定）は用途が異なる。
- 金物の種類はN値計算書・構造図で指定されているため、搬入時・取付時に照合して確認する。
- ボルトの本数・径・ナットの締め付けを目視確認し、工事写真で記録する。
- 内装仕上げ前に全体写真・部位写真・ボルト確認写真を撮影して記録を残す。
＞ 木造軸組工法の施工管理ポイントを確認する
＞ 筋交いの施工管理ポイントを確認する
RC・鉄骨の施工管理はRC・鉄骨にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- 建築基準法施行令 第47条（継手・仕口の緊結）
- 平成12年建設省告示第1460号（木造の継手・仕口の構造方法／N値計算）
- JASS 11 木工事（接合金物）－日本建築学会
- 公共建築工事標準仕様書（建築工事編）第12章 木工事
※ この記事の法令確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
金物は隠れる前の証拠写真がすべて
ホールダウン金物は、基礎アンカーボルトとの接続が確実かどうかが最初の確認点です。金物の種類・取付け位置・ボルト本数は構造図と照合し、羽子板ボルトは締め付けも確認します。
接合金物は内装で隠れると外から確認できません。確認した状態の証拠写真を全箇所残す手順を、仕上げ着手前のチェックとして工程に組み込みます。
