裏当て金とは何か：鉄骨溶接での役割と施工管理の確認ポイント

本ページはプロモーション（アフィリエイト広告）を含みます。

けんせつる

裏当て金って何のために使うの？製作図のどこを確認すればいいの？UT検査とどう関係するの？

裏当て金は完成後には見えなくなる部材です。製作工場での確認と工場試験記録の受領が施工管理者の重要な役割です。

これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。

テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト

TAC出版／図解が多く全体像をつかみやすい定番。分野の用語は、この1冊で流れを押さえてから過去問に入ると解きやすくなります。

Amazonで見る

価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

裏当て金はなぜ必要なのか

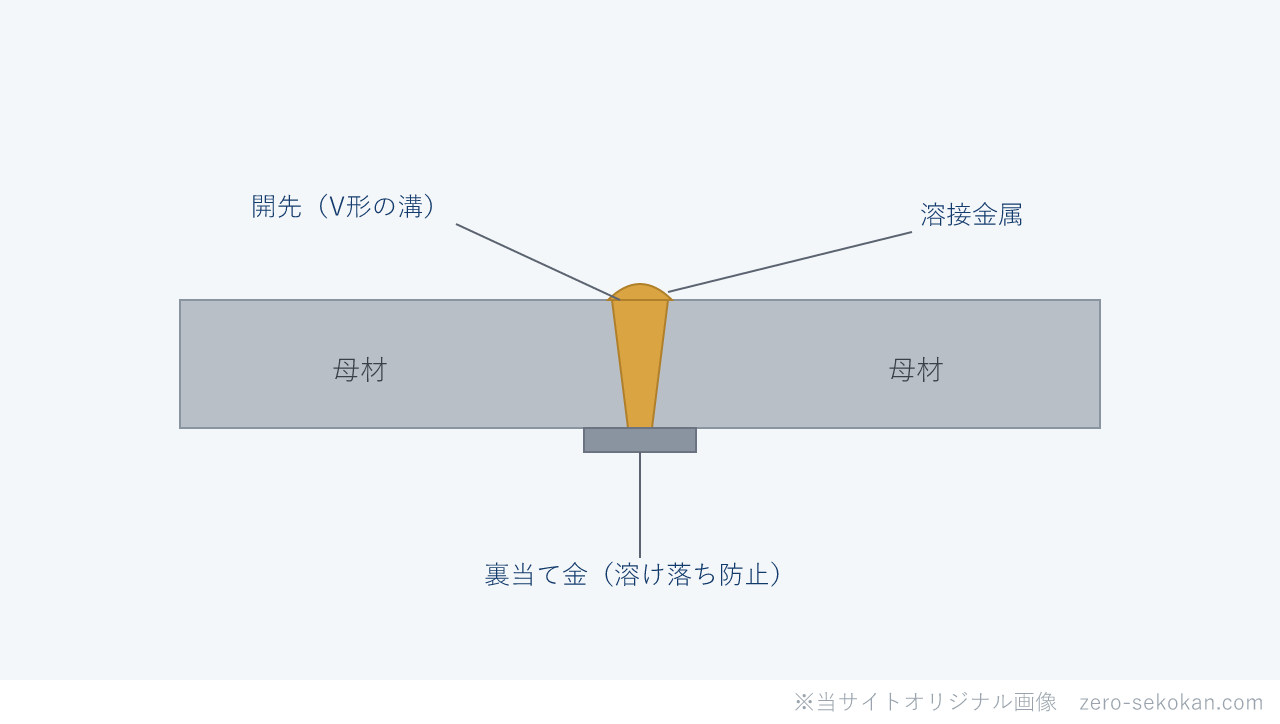

完全溶け込み溶接では母材を裏面まで完全に溶かして接合します。このとき溶融した金属が継手の裏面から落下（溶落ち）しないよう受け止めるのが裏当て金の役割です。

裏当て金を使用することで次のメリットがあります。

• 初層溶接が安定し、溶け落ちによる欠陥を防げる
• 裏波溶接（裏面からの補修溶接）を省略できる場合がある
• 狭い箇所でも裏面からのアクセスなしに完全溶け込みを実現できる

言い換えると、「裏当て金は溶接の受け皿で、品質安定のために使う」ということです。

独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座で早めにたたき台を用意しておくと安心です。

施工管理ではどこを確認するのか

製作図での確認

• 裏当て金の指定確認：製作図（工作図）で裏当て金の指定箇所・材質・寸法が設計図書と一致しているかを確認する
• ルートギャップの確認：製作図に記載されたルートギャップ（裏当て金と母材の隙間）が溶接仕様書の指定値と一致しているかを確認する

工場製作中の確認

• 取付け溶接の確認：裏当て金の取付け溶接（仮付け溶接）が適切に行われているかを確認する。取付け不良があると本溶接時にずれが生じる
• 密着確認：裏当て金が母材面に密着しているかを確認する。隙間があると溶融金属が裏側に漏れる

溶接後のUT検査との関係

• 完全溶け込み溶接部は超音波探傷試験（UT検査）の対象となる。裏当て金の存在がUT検査の評価に影響する場合がある
• UT検査記録を製作工場から受領し、合格していることを確認してから現場搬入を受け入れる

理解度チェック

まとめ

• 裏当て金は完全溶け込み溶接の裏面に取り付ける鋼製受け材。溶融金属の落下を防ぎ初層溶接を安定させる。開先形状との組み合わせを製作図で確認する。
• 施工管理の確認は製作図での指定確認・取付け溶接確認・UT検査記録の受領が核心。溶接欠陥発見時の対応フローも事前に確認しておく。
• UT検査記録の受領なしに、現場搬入を受け入れてはならない。
