S10T高力ボルトとは何か：F10Tとの違いと締付け確認方法
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
S10TとF10Tって何が違うの？ピンテールが折れたら本締め完了なの？共回りってどうやって見つけるの？
この記事の要点
S10Tとは、ボルト先端のピンテール（破断溝付き突起）が折れることで本締め完了を確認できるトルシア形高力ボルトの規格記号です。F10TはJIS形高力ボルトで、1次締め後のマーキングからナット回転量120°±30°で管理します。
施工管理では締付け後に共回り・軸回りをマーキングのズレパターンで確認することと、摩擦面への塗装・油脂の付着を防ぐことが主なポイントです。
S10TとF10Tの違いをひとつずつ整理していきましょう。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

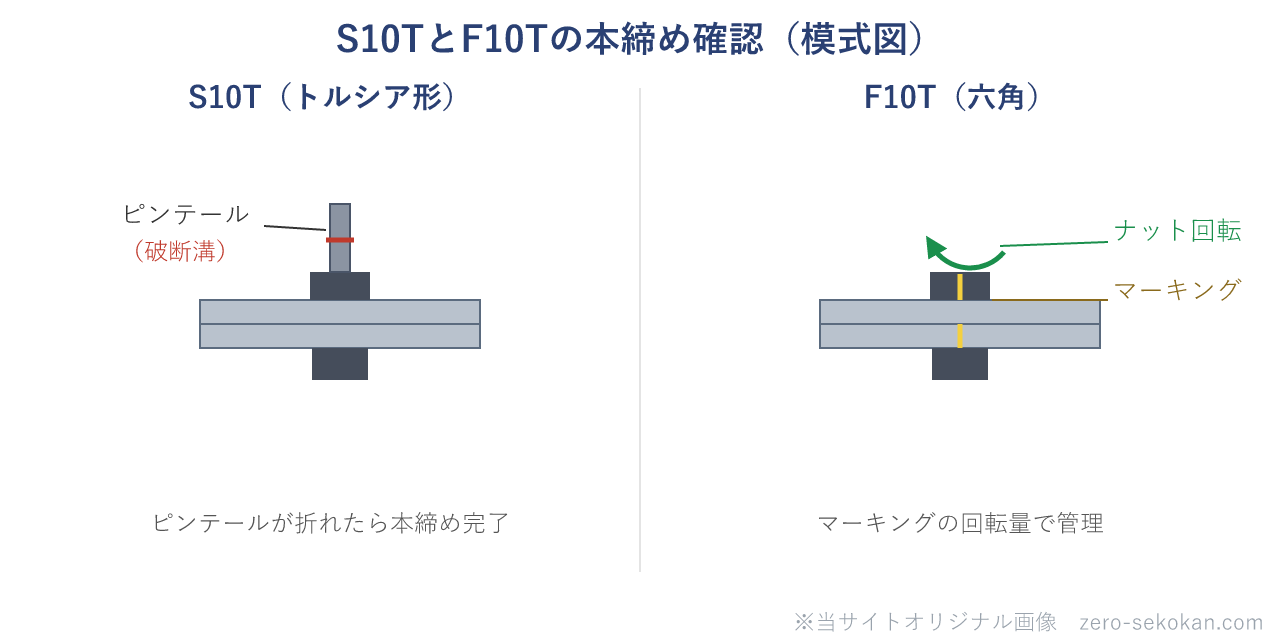

S10TとF10Tはどう違うのか
| 項目 | S10T（トルシア形） | F10T（JIS形・六角） |
|---|---|---|
| 形状 | 先端にピンテール（破断溝付き突起）がある | 通常の六角ボルト形状 |
| 本締め確認 | ピンテールの破断を目視確認 | ナット回転量120°±30°をマーキングで確認 |
| 工具 | 専用シャーレンチ | トルクレンチ・インパクトレンチ |
| 特徴 | 所定の軸力で自動的に破断。作業者の技量差が出にくい | 古くから使われる標準形。回転量で管理する |
| 現在の主流 | ✅ 現在の建築鉄骨で主流 | 補修・追加締めなどで使用 |
言い換えると、「S10Tはピンテールが折れたら完了、F10Tは角度で管理する」ということです。
S10Tの「S」は構造用（Structural）を表し、F10Tの「F」が摩擦接合用（Friction）を表すのと対になっています。所定のトルクに達するとボルト先端のピンテールがねじり切られて破断する仕組みです。なんとなく使い分けのイメージができてきましたか。
締付け手順（1次締め→マーキング→本締め）
高力ボルトの締付けは「1次締め→マーキング→本締め」の3段階で行います。
- 1次締め：所定の一次締めトルク（M20で約150N・m等。標準仕様書 表7.4.2）で締め付けて接合部材を密着させる。導入される軸力は本締めで入れる所定軸力よりかなり小さい。ボルト群の中央から外側（端部）へ順に行う
- マーキング：ナット・ボルト頭・母材にまたがって白線などを記入する。本締め後に回転量と共回り・軸回りを確認するために使う
- 本締め：S10Tはピンテールが破断するまで締め付ける。F10TはナットをJASS 6 の規定する回転量（120°±30°）だけ回す
例えば、1次締めの段階でボルト群の端部から先に締めてしまうと、後から中央を締めるときに板が浮きやすくなります。必ず中央から外側の順に進めることが大切です。意外と守られていないことが多いので、工程前に職人さんへ必ず伝えておきましょう。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
本締め完了の確認（共回り・軸回り）
本締め後の確認では、マーキングのズレパターンを見ます。ここは混乱しやすいところですね。「共回り」と「軸回り」をしっかり区別しましょう。
- 正常：ナットが所定量回転し、ボルト軸と母材のマーキングがほぼ動いていない
- 共回り：ナットを回すとボルト軸も一緒に回ってしまう。ナットとボルト頭の両方のマーキングが同じ方向にずれる。所定の軸力が入っていない可能性がある
- 軸回り：ナットは正常に回っているのにボルト軸が母材側に回る。母材側のマーキングがずれる
S10T（トルシア形）の場合は、ピンテールが本締め作業中に破断したかどうかも確認します。1次締め作業中にシャーレンチの設定ミスで先にピンテールが折れることがあるため、「折れたタイミング」が重要です。本締め記録と照合して確認します。
摩擦面の管理ポイント
高力ボルト摩擦接合のすべり係数は摩擦面の状態で大きく変わります。
- 赤さびあり：すべり係数が高く、摩擦力が得られやすい。そのまま使用できる
- ミルスケール（黒皮）あり：すべり係数が低い。ショットブラスト・ケレン等で除去する
- 塗装・油脂・ゴミあり：摩擦力が著しく低下する。本締め前に必ず除去する。
- 降雨後：水が付着した状態での締付けは避ける。乾燥後に施工する
外壁塗装や防錆塗装の工程と重なりやすいので、早めに段取りを確認しておきたいところです。
混同しやすい用語の整理
共回り vs 軸回り
共回りはナットを回すとボルト軸も一緒に回ってしまう現象で、マーキングを見るとナットとボルト頭が同方向にずれている。軸回りはナットは正常に回っているのにボルト軸が母材側に回ってしまう現象で、母材側のマーキングがずれている。どちらも所定の軸力が入っていない可能性があり、補修が必要。
摩擦接合 vs 支圧接合
摩擦接合はボルトの締付け力で接触面に摩擦力を発生させてせん断を伝達する。高力ボルト（S10T・F10T）が対象。支圧接合はボルト自体がせん断力を受け、孔壁への圧力で伝達する。普通ボルト（黒ボルト）が対象。建築鉄骨の主要接合は摩擦接合が原則。
理解度チェック
S10T（トルシア形）高力ボルトの本締め完了はどうやって確認するのか？
ピンテール（ボルト先端の破断部）が折れていることを目視確認する。ただしピンテールが折れたタイミング（本締め中か1次締め中か）も重要で、本締め記録とマーキング確認を合わせて行う。
F10T（JIS形）高力ボルトの本締め時のナット回転量はどれくらいか？
120°±30°（JASS 6 の規定）。1次締め後にマーキングして、本締め完了後に回転量をマーキングで確認する。回転量が不足または過大な場合は再確認が必要。
高力ボルトの摩擦面に塗装があった場合はどうするのか？
本締め前に塗装を除去する。摩擦面への塗装はすべり係数を著しく低下させるため、残ったまま締めてはいけない。外壁塗装との工程調整で飛散を防ぐか、本締め前にマスキングして保護する。
まとめ
- S10T（トルシア形）はピンテール破断で本締め完了を確認する。現在の建築鉄骨で主流。
- F10T（JIS形）は1次締め後のマーキングからナット回転量120°±30°（JASS 6）で確認する。
- 締付けは1次締め→マーキング→本締めの3段階。ボルト群の中央から外側の順に行う。
- 本締め後は共回り・軸回りをマーキングのズレパターンで確認する。詳しくは高力ボルト摩擦接合も参照。
- 摩擦面への塗装・油脂は禁止。ミルスケールはブラスト等で除去する。
＞ 高力ボルトとは？を確認する
＞ ピンテール破断の確認方法とは？を確認する
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・JASS 6 鉄骨工事（日本建築学会）高力ボルト接合の節
・公共建築工事標準仕様書（建築工事編）第7章 鉄骨工事 7.4節
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
管理人からのコメント
気をつけたいのは「外壁塗装と鉄骨本締めの工程が重なり、摩擦面に塗料が飛散する」ケースです。
一度塗装が付いた摩擦面は、表面を削り取らない限り所定のすべり係数が確保できません。塗装工事前に本締めを完了させるか、接触面をマスキングして保護するか、工程上どちらが現実的かを早めに確認することが大切です。
もう一つは「共回りを見落とす」問題です。
ピンテールが折れているから本締め完了と思い込んで、マーキングの確認をしないケースがあります。1次締め中に誤って折れている場合もあるため、マーキング確認は必ず行ってください。
