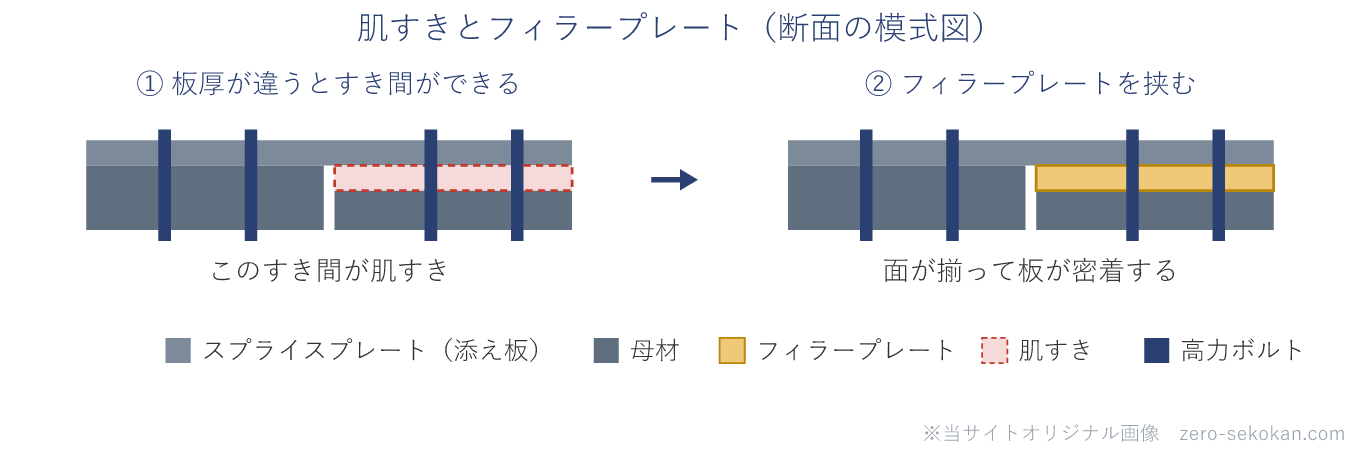

フィラープレートとは、高力ボルト接合部で板厚の差により生じたすき間（肌すき）を埋めるために差し込む板です。

高力ボルト摩擦接合は、板どうしを強く締め付けて生まれる摩擦で力を伝えます。板が密着していないと、その摩擦が働きません。

そこで、板厚の違う部材をつなぐときは、薄いほうにフィラープレートを添えて厚みを揃えます。

なお、接合部の力の伝わり方そのもの（摩擦接合の理論）は、姉妹サイト「建築学生が学ぶ構造力学」で扱っています。ここでは現場で何を確認するかと、試験でどう問われるかに絞ります。

テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト

TAC出版／図解が多く全体像をつかみやすい定番。鉄骨は部材の名前と役割がつながると一気に解けるので、この1冊で整理してから過去問に入ると効率的です。

Amazonで見る

価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。

肌すきが何mmを超えたら入れるのか

判断の基準は1mmです。

1mm以下を放置してよいのは、締め付ければその程度のすき間は詰まるためです。

肌すきの厚みは、所定の厚さの板を差し込んで調べます。1mmの板が入るなら、そこは1mm以上あるということです。

フィラープレートで確認する2つのこと

フィラープレートを入れたら、材質と表面の2点を確認します。ここが試験でも現場でも狙われます。

材質は母材に合わせなくてよい

フィラープレートの材質は、母材の材質にかかわらず400N/mm²級鋼材でよいとされています。

母材が高い強度の鋼材でも、フィラープレートまで同じ材質に揃える必要はありません。フィラープレートは力を負担する部材ではなく、すき間を埋めて板を密着させるための板だからです。

両面とも摩擦面処理をする

フィラープレートは、両面とも摩擦面としての処理が必要です。片面だけでは足りません。

フィラープレートを挟むと、摩擦が働く面が「母材とフィラー」「フィラーとスプライスプレート」の2つに増えます。どちらの面でも摩擦を伝えるので、両面に所定の粗さが要るわけです。

独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座で早めにたたき台を用意しておくと安心です。

施工管理での確認ポイント

• 肌すきの測定：板厚の差がある接合部で、すき間の量を板を差し込んで測る。1mmを超えるかどうかで処置が変わります。
• フィラープレートの有無：1mmを超える肌すきがあるのにフィラープレートが入っていないと、板が密着せず摩擦が伝わりません。
• 両面の摩擦面処理：フィラープレートの両面に所定の処理がされているかを確認する。
• 材質の確認：400N/mm²級であればよい。母材と同じ材質かどうかを求める必要はありません。
• 孔の位置：ボルト孔がずれていないか確認する。孔ズレの処置を自己判断でしないことは鉄骨継手と同じです。

締付けの順序や本締めの確認は高力ボルトの締付け管理にまとめています。

過去問でどう問われたか

フィラープレートは、平成27年度から令和7年度まで、1級・2級とも繰り返し出ています。特徴的なのは、10問とも「正しい選択肢」として出ていることです。誤りはいつも他の選択肢（締付け順序やダイアフラムの板厚など）にあります。

つまり引っかけ役ではなく、覚えていれば確実に切れる選択肢です。問われ方は次の3つに絞られます。

• ① 肌すき1mmの基準……1mm以下ならフィラープレートを用いない／1mmを超えたら入れる。
• ② 材質……母材の材質に関わらず400N/mm²級鋼材とする。
• ③ 両面の摩擦面処理……フィラープレートは両面とも摩擦面処理を行う。

2級の第二次検定でも、令和7年度に「接合部に1mmを超える肌すきがある場合には〔　〕プレートを用いて肌すきを埋める」という穴埋めで出ました。1mm以下は入れない、1mm超で入れる。材質は400N/mm²級、処理は両面。この3つだけ覚えておけば足ります。

理解度チェック

まとめ

• フィラープレート＝高力ボルト接合部の板厚の差でできた肌すきを埋める板。
• 肌すき1mm以下は処理不要、1mmを超えたらフィラープレートを入れる。
• 材質は母材によらず400N/mm²級でよい。力を負担する部材ではない。
• 摩擦面処理は両面。挟むことで摩擦面が2つになるため。
