ダイアフラムとは何か：鉄骨柱梁接合部の種類と施工管理の確認ポイント
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
ダイアフラムって何？鉄骨の柱梁接合部でどんな役割があるの？
この記事の要点
ダイアフラムは、鉄骨造の柱と梁の接合部（仕口部）で、梁フランジからの力を柱に均等に伝えるために設ける隔板（仕切り板）です。
角形鋼管柱は中空であるため、ダイアフラムがないと梁フランジからの応力が柱のある1面に集中してしまいます。施工管理では溶接品質の確認（外観検査・非破壊検査）とダイアフラムの種類・寸法の確認が主なチェックポイントです。
ダイアフラムは鉄骨造の仕口部の品質を左右する重要な部材です。
「なぜ必要か」「どんな種類があるか」「施工管理で何を確認するか」を順に見ていきましょう。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
ダイアフラムはなぜ必要なのか
鉄骨造の柱として多く使われる角形鋼管（□形の断面）は、内部が空洞になっています。
梁のフランジ（上下の板）からの引張力・圧縮力は、柱の接合面のうち1面だけに直接かかります。
このとき柱の内部にダイアフラムがないと、力が柱の1面に集中して変形・座屈のリスクが生じます。
ダイアフラムを設けることで、梁フランジからの力が柱断面全体に分散して伝わり、接合部の剛性と強度が確保されます。
言い換えると、「空洞の柱に梁の力を確実に伝えるための仕切り板」がダイアフラムです。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
ダイアフラムの種類

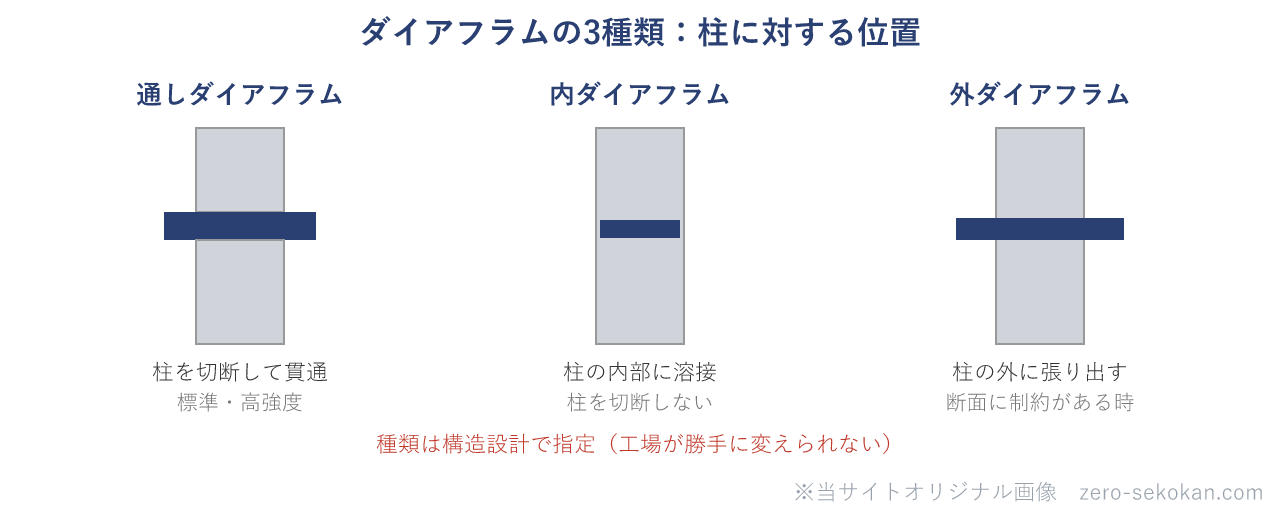

ダイアフラムは位置・形状によって主に3種類に分かれます。
| 種類 | 位置・特徴 | 主な適用 |
|---|---|---|
| 通しダイアフラム | 柱を切断し、梁フランジ位置でダイアフラムを貫通させて柱を接合する。強度が高く信頼性が高い | 角形鋼管柱で最もよく使われる標準的な方式 |
| 内ダイアフラム | 柱の内部にダイアフラムを溶接して設ける。柱を切断しない | 角形鋼管柱で通しダイアフラムが使えない場合等 |
| 外ダイアフラム | 柱の外側に張り出す形でダイアフラムを溶接する。柱径より大きい板が外部に出る | 断面的な制約がある場合や既製品柱脚等 |
例えば、角形鋼管柱の一般的な仕口では、梁フランジ位置で柱を切断してダイアフラムを挟み込み、柱の上下を溶接でつなぐ「通しダイアフラム形式」がよく採用されます。
どの種類を採用するかは構造設計図書で指定されており、工場が無断で種類を変えることはできません。施工管理では設計指定の種類と一致しているかを製作図で確認します。
施工管理での確認ポイント
ダイアフラムは工場製作（ファブリケーション）の段階で柱に溶接されて現場に搬入されます。施工管理の確認は搬入時・建て方後の2段階に分かれます。
搬入時の確認
- 寸法・位置の確認：ダイアフラムの位置（梁フランジ位置と一致しているか）・板厚・プレートの出寸法が設計図書と一致しているか確認する
- 溶接外観検査：溶接部の外観（割れ・アンダーカット・余盛不足等）を目視で確認する。重大な欠陥は工場段階で指摘して是正させる
- 超音波探傷試験の記録確認：UT（超音波探傷試験）実施記録が添付されているか確認する。通しダイアフラムの完全溶込み溶接はUTが必要
建て方後の確認
- 梁フランジとの位置確認：ダイアフラムの位置が梁フランジの取付け位置に一致しているか確認する
- 現場溶接部の確認：現場で行う梁フランジと柱（またはダイアフラム）の溶接部の外観検査・UTを行う
- 工事写真の記録：溶接部は後から確認できなくなる部位が多い。溶接前・溶接後の写真を記録する
施工管理者は「施工するだけの人」ではなく、溶接品質の確認責任があります。
ダイアフラムの溶接は完全溶込み溶接（フルペネトレーション）が必要な部位であるため、開先の形状確認と溶接後の非破壊検査実施が重要です。
混同しやすい用語の整理
通しダイアフラム vs 内ダイアフラム
通しダイアフラムは柱を切断してダイアフラムを貫通させる形式。強度・信頼性が高く角形鋼管柱の標準的な方式。内ダイアフラムは柱を切断せず柱内部にダイアフラムを設ける形式。設計図書でどちらが指定されているかを確認する。
ダイアフラム vs スチフナー
ダイアフラムは柱梁接合部で梁フランジの力を柱断面全体に伝える隔板。スチフナーはウェブやフランジの局部座屈・変形を防ぐために設ける補剛材。どちらも補強のための板だが位置と目的が異なる。
理解度チェック
角形鋼管柱にダイアフラムが必要な理由は何か？
角形鋼管柱は中空であるため、ダイアフラムがないと梁フランジからの力が柱の1面に集中して変形・座屈リスクが生じる。ダイアフラムを設けることで力が柱断面全体に均等に伝わる。
通しダイアフラム・内ダイアフラム・外ダイアフラムの違いは何か？
通しダイアフラムは柱を切断してダイアフラムを貫通させる（角形鋼管柱の標準形式）。内ダイアフラムは柱内部にダイアフラムを溶接する（柱を切断しない）。外ダイアフラムは柱外側にダイアフラムが張り出す形式。
工場製作されたダイアフラムの溶接品質を確認するために必要な検査記録は何か？
UT（超音波探傷試験）記録。通しダイアフラムの完全溶込み溶接はUTが必要。搬入時にUT記録が添付されているか確認する。
現場でダイアフラムの種類が設計図書と異なると気づいた場合、どう対応するか？
設計者・監理者に報告し、設計変更の有無を確認する。工場が無断で種類を変更することは許されないため、製作図と設計図書の整合を確認して是正を求める。
ダイアフラムとスチフナーの違いは何か？
ダイアフラムは柱梁接合部で梁フランジの力を柱断面全体に伝える隔板。スチフナーはウェブやフランジの局部座屈・変形を防ぐ補剛材。どちらも補強板だが位置と目的が異なる。
まとめ
- ダイアフラムは角形鋼管柱の柱梁接合部に設ける隔板で、梁フランジからの力を柱断面全体に均等に伝える役割を持つ。
- 種類は通しダイアフラム・内ダイアフラム・外ダイアフラムの3種類。どれを使うかは設計図書で指定されており、施工者が勝手に変更できない。
- 施工管理の確認は「搬入時のUT記録確認・溶接の外観検査」と「建て方後の梁フランジ位置との照合・現場溶接部の検査」の2段階。
- ダイアフラムの溶接は完全溶込み溶接が必要な部位。UTの実施記録を工場から受領して保管する。
＞ 鉄骨溶接の施工管理ポイントを確認する
＞ 開先とは？溶接管理の確認ポイントを確認する
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・国土交通省「公共建築工事標準仕様書（建築工事編）令和4年版 第7章 鉄骨工事」
・JASS 6 鉄骨工事（日本建築学会）
・建築鉄骨溶接技術向上委員会「建築鉄骨工事施工指針」
※ この記事の法令確認日：2026年5月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
工場製作時のUT記録の確認漏れに注意
ダイアフラムで施工管理上よく見落とされるのが「UT記録の確認漏れ」です。
工場製作時のUTが実施されているかどうかを、柱の搬入時に確認する習慣がない現場があります。
後から「UT記録がない」という問題が発覚すると、検査のやり直しや是正が大変になります。工場製作管理記録の受領を納品条件に入れておくことが重要です。
また、「ダイアフラムの種類は工場任せでいい」という誤解もあります。
通しダイアフラム・内ダイアフラム・外ダイアフラムは構造設計で指定されています。設計変更なしに工場が種類を変えることはできないため、製作図と設計図書の照合が施工管理者の確認事項です。
