折板屋根の「タイトフレーム」って何のための金物なの？
溶接で付けるの？それともボルト？
この記事の要点
タイトフレームとは、折板屋根を母屋（受け梁）に固定するための山形の鋼製金物です。折板の山形に合わせた形をしていて、母屋の上に取り付けてから折板をかぶせます。
施工管理では、次の3点を押さえます。
- 下地材との接合方法：タイトフレームと母屋（下地材）の接合は隅肉溶接です。ボルト接合は誤りで、強風による吹き上げに耐えるため溶接で一体化します。
- 取付け間隔：けらば包み下地の端部用タイトフレームは、取付け間隔1,200mm以下。端部は強風であおられるので密に留めます。
- 溶接後の処理：溶接後はスラグを除去し、溶接部に錆止め塗料を塗ります。

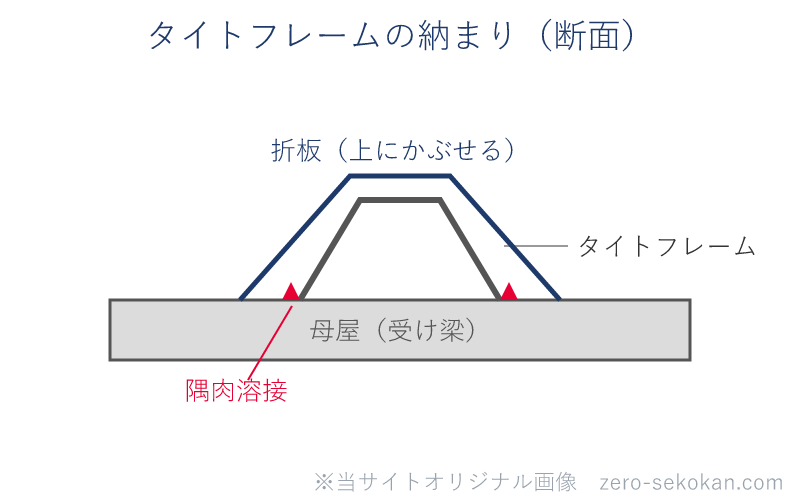

まず、タイトフレームが屋根のどこに付く部材なのかを断面で押さえます。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
タイトフレームの役割と構造
折板屋根は、工場・倉庫・体育館など大スパンの建物に多用される金属屋根です。山形断面の鋼板（折板）を屋根に葺きますが、折板だけでは母屋に固定できません。そこで使うのがタイトフレームです。
タイトフレームは折板の山形に合わせたZ形・コ形の鋼製金物で、母屋の上に並べて取り付けます。折板の山部をこのタイトフレームに乗せ、緊結ボルトやはぜ締めで留めることで屋根が固定されます。
役割は荷重の伝達です。タイトフレームは屋根にかかる積雪荷重・風圧力を母屋（鉄骨）へ伝えます。間隔や取付け強度が設計どおりでないと、強風時に屋根がめくれ上がるおそれがあります。
タイトフレームの取付け手順
タイトフレームは折板を葺く前の下地づくりとして取り付けます。施工管理では手順ごとに次の点を確認します。
- 位置出し・間隔：母屋の上にタイトフレームを割り付ける。一般部は母屋ピッチに合わせ、けらば包み下地の端部用タイトフレームは間隔1,200mm以下とする。
- 隅肉溶接で固定：タイトフレームと母屋（下地材）を隅肉溶接で接合する。ボルト接合ではない。
- 溶接後の処理：溶接部のスラグを除去し、錆止め塗料を塗布する。
- 折板の緊結：折板をかぶせ、重ね形は流れ方向600mm間隔の緊結ボルトで留める。はぜ締め形は本締めの前にタイトフレーム間を1m間隔で部分締めしてから本締めする。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
なぜボルトでなく溶接で固定するのか
タイトフレームと母屋の接合に溶接を使うのは、強風による吹き上げの力に耐えるためです。
折板屋根は軽く面積が広いため、台風などの強風時には下から屋根を持ち上げる力（負圧）が大きく働きます。折板の土台になるタイトフレームをボルトだけで留めると、この吹き上げに対して固定力が不足し、屋根のめくれにつながります。溶接で母屋と一体化させることで、屋根全体を確実に押さえます。
同じ理由で、強風であおられやすい妻側の端部（けらば）では、端部用タイトフレームを1,200mm以下と密に配置して固定力を確保します。
施工管理での確認ポイント
タイトフレームは折板で隠れてしまうため、折板を葺く前の確認が要になります。
- 接合方法の確認：母屋との接合が隅肉溶接で行われているかを確認する。溶接サイズ・長さが設計どおりか、スラグ除去と錆止めが済んでいるかも見る。
- 取付け間隔の確認：一般部の間隔と、けらば端部用タイトフレームの1,200mm以下を図面と照合する。
- 高さ（レベル）の確認：タイトフレームの天端が通り・レベルでそろっているかを確認する。ばらつくと折板に無理な力がかかる。
- 記録の確認：折板で隠れる前に、溶接部と割付けを工事写真で残す。
過去問でどう問われたか
タイトフレームは、令和5年から令和7年まで1級・2級で問われています。引っかけは大きく2パターンです。
- ① 接合方法の取り違え……タイトフレームと下地材（母屋）の接合は隅肉溶接。ボルト接合とするのが誤り
- ② 端部用タイトフレームの取付け間隔のすり替え……けらば包み下地の端部用タイトフレームは1,200mm以下。1,800mmなど広い値にするのが誤り（端部は強風で密に留める）
| 年度・級・No. | 問われ方／引っかけ |
|---|---|
| 2級 令和7年後期 No.41 | タイトフレームと下地材をボルト接合とした → 隅肉溶接で接合する ←①接合方法 |
| 1級 令和5年 No.33 | 端部用タイトフレームの間隔を1,800mmとした → 1,200mm以下 ←②間隔 |
つまりタイトフレームと下地材の接合は隅肉溶接（ボルト接合は誤り）、けらば端部用タイトフレームの間隔は1,200mm以下。接合方法と間隔の取り違えが誤りです。各行は該当する過去問解説にリンクしています。折板屋根全体の納まりは折板屋根・金属屋根の施工管理にまとめています。
混同しやすい用語の整理
タイトフレーム と 母屋（もや）
母屋は屋根の主要構造材で、鉄骨梁の上に水平に渡されるC形鋼・H形鋼などです。タイトフレームはその母屋に隅肉溶接で固定し、折板を受ける金物です。
「母屋が骨格、タイトフレームが折板の受け台」という関係です。
重ね形折板 と はぜ締め形（嵌合式）折板
重ね形は折板の山部を重ねて緊結ボルトで留めるタイプで、ボルト頭が露出します。はぜ締め形（嵌合式）はキャップにはめ込んで留めるタイプで、本締めの前にタイトフレーム間を1m間隔で部分締めします。どちらもタイトフレームを下地に使う点は共通です。
理解度チェック
タイトフレームと下地材（母屋）の接合方法は、溶接とボルトのどちらか。
隅肉溶接です。ボルト接合は誤り。強風による吹き上げに耐えるため、溶接で母屋と一体化します。溶接後はスラグを除去し錆止めを塗ります。
けらば包み下地の端部用タイトフレームの取付け間隔はいくらか。
1,200mm以下です。けらばは強風であおられる端部なので、一般部より密に留めて固定力を確保します。
まとめ
- タイトフレームは折板屋根を母屋に固定する山形の鋼製金物で、屋根の荷重（積雪・風圧）を鉄骨に伝える。
- 母屋との接合は隅肉溶接（ボルト接合は誤り）。溶接後はスラグ除去・錆止め塗布。
- けらば端部用タイトフレームの間隔は1,200mm以下。重ね形の緊結ボルトは流れ方向600mm。
- 折板を葺くと隠れるため、取付け前の溶接・間隔・レベル確認と写真記録が要。
＞ 折板屋根・金属屋根の種類と施工管理ポイントを確認する
仕上げ・内装工事の施工管理は仕上げ・内装にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
この用語が問われた過去問
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- 公共建築工事標準仕様書（建築工事編）第13章 屋根及びとい工事
- JASS 12（屋根工事）－日本建築学会
※ この記事の確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
管理人からのコメント
タイトフレームは折板を葺くと完全に隠れる部材です。隅肉溶接の溶接サイズ・スラグ除去・錆止め、そして割付け間隔は、折板を葺いた後では確認も是正もできません。折板取付け前の全数確認と写真記録を習慣にしておくと安全です。
けらば・軒先・棟など端部は強風であおられやすい弱点です。端部用タイトフレームの間隔が広がっていないか、図面と照らして重点的に見ます。
