ルーフドレンとは？ドレンとドレインの違い・種類（縦引き/横引き）と納まりを整理
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
屋上の排水口（ドレイン）まわりの防水って何を確認するの？オーバーフロー管って必要なの？ドレインが詰まったらどうなるの？
この記事の要点
ルーフドレンとは、屋上やバルコニーの雨水を排水するための排水口金物のことです。「ルーフドレイン」とも表記し、同じものを指します。防水工事ではドレインまわりが最も漏水しやすい弱点のため、防水材をドレインへ確実に施工することが重要な確認箇所になります。
施工管理では防水材のドレインへの立ち上がり確認・オーバーフロー管の設置確認・防水施工後の排水試験立会いが主なポイントです。ドレインが詰まると屋上が冠水し防水層に過大な水圧がかかります。
ドレインまわりは防水工事の弱点中の弱点です。アスファルト防水・ウレタン防水いずれの工法でも、ドレインまわりの施工確認を怠ると雨漏りの原因になります。
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
「ドレン」と「ドレイン」は違うのか
結論から言うと、「ドレン」と「ドレイン」は同じものです。どちらも英語の drain（排水）が語源で、意味は変わりません。英語の発音に近いのは「ドレイン」、現場では「ドレン」と短く呼ぶことが多い、という表記・呼び方の違いだけです。
屋上の雨水排水口を指す金物は「ルーフドレン」「ルーフドレイン」どちらの表記も使われ、製品カタログでも両方見かけます。同じ部材を指していると考えて問題ありません。
ルーフドレンの種類（縦引き・横引き／差込式・ねじ込式）
ルーフドレンは「排水方向」「排水管との接続方法」「取付けの時期」で分類されます。
| 分類 | 種類 | 内容 |
|---|---|---|
| 排水方向 | 縦引き型／横引き型 | 縦引きは下階へ垂直に排水、横引きは横方向に流して外壁側やパラペットから排水する |
| 接続方法 | 差込式／ねじ込式 | 差込式は塩ビ管（VU・VP）を差し込む。密閉性がなく屋外配管向き。ねじ込式は鋼管（SGP）をねじ込んで接続し密閉性が高く屋内配管向き（JIS B 0203の管用テーパねじ） |
| 取付け時期 | 打込型（先付け）／後付け | 打込型はコンクリート打設時に型枠へ取り付けて打ち込む。後付けは打設後に取り付ける |
簡単に言えば、ルーフドレンは「屋上の排水口の金物」です。水を下にまっすぐ落とすのが縦引き、横へ逃がすのが横引き。配管に差すか・ねじ込むかで屋外向き／屋内向きが分かれる、と整理すると選びやすくなります。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。

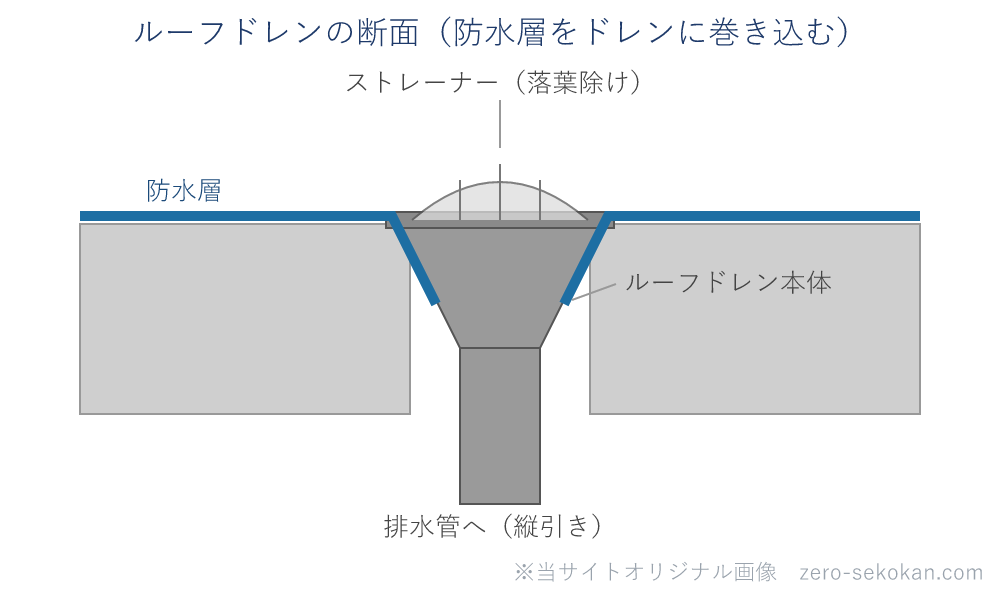

ドレインまわりの防水施工で何を確認するのか
ドレインまわりは防水材が複雑な形状に追従する必要があるため、施工不良が起きやすい箇所です。
| 確認項目 | 確認内容 |
|---|---|
| 防水材の重ね代 | 防水材（アスファルト防水・ウレタン防水等）がドレイン上端まで確実に被せられているかを確認する。重ね代が不足すると隙間から水が浸入する |
| ドレイン固定の確認 | ドレインがスラブ（下地）に確実に固定されているかを確認する。固定不良があると防水材との接合部に応力集中が起き、ひび割れの起点になる |
| オーバーフロー管の設置確認 | ドレインが詰まった場合に屋上が冠水しないよう、オーバーフロー管（緊急排水口）が設置されているかを確認する。特に面積の大きい屋上・バルコニーでは必須 |
| 落葉除け（ストレーナー）の設置確認 | 落葉・ゴミによるドレイン詰まりを防ぐストレーナーが設置されているかを確認する |
確認の要点は、「防水材がドレインに確実に巻き込まれているか」「詰まりへの備えがあるか」の2点です。
防水施工後の水張り試験と写真記録
防水工事完了後には水張り試験（湛水試験）を実施して漏水がないかを確認します。ドレインまわりは特に念入りに確認します。
なお、水を張って静置する試験が水張り試験（湛水試験）、ホースで水を吹きつける試験が散水試験です。屋上・バルコニーの防水面の確認には水張り試験を使い、散水試験は外壁やサッシまわりの確認に使う、という違いがあります。
- 水張り試験の立会い：防水施工後にドレインを仮塞ぎして屋上に水を張り、一定時間（24時間程度・仕様書による）経過後に漏水がないかを確認する。これが水張り試験の基本的な手順です。確認後に施工写真を記録する
- ドレインまわりの重点確認：水張り試験中はドレインまわり・防水材の重ね合わせ部分を重点的に目視確認する
混同しやすい用語の整理
ルーフドレイン vs オーバーフロー管
ルーフドレインは屋上・バルコニーの通常の雨水排水口。オーバーフロー管はドレインが詰まった際の緊急排水口で、通常の排水口（ドレン）より高く、かつサッシ（窓）の下端より低い位置に設置する。こうしておくと、ドレンが詰まって水位が上がっても、室内へ水が入る前にパラペットや外壁の外へ水を逃がせます。詰まりによる冠水・防水層への過大水圧を防ぐ緊急用で、両者はセットで設置するのが適切。
理解度チェック
ドレインが詰まった場合にオーバーフロー管がないとどのような問題が生じるか？
答えを見る
屋上・バルコニーが冠水し、防水層に設計外の水圧がかかる。大雨時には短時間で大量の水が溜まり、防水層の剥離・破断や構造スラブへの浸水につながるリスクがある。オーバーフロー管は詰まりへの備えとして必須。
防水工事完了後にドレインまわりの漏水確認に使う試験方法は何か？
答えを見る
水張り試験（湛水試験）。ドレインを仮塞ぎして屋上に水を張り、24時間程度（仕様書による）保持して漏水がないかを確認する。ドレインまわり・防水材重ね部分を重点的に確認して記録を残す。
まとめ
- ルーフドレインまわりは防水の最弱点。防水材のドレインへの確実な施工が必須。
- 確認ポイントは防水材の重ね代・ドレイン固定・オーバーフロー管設置・ストレーナー設置の4点。
- 防水施工後の水張り試験（湛水試験）でドレインまわりを重点確認し、施工写真を記録する。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
防水工事の種類と施工管理は防水・シーリングにまとめています。
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考資料
・公共建築工事標準仕様書（建築工事編）（国土交通省大臣官房官庁営繕部）
・建築工事標準仕様書・同解説 JASS 8 防水工事（日本建築学会）
・JIS B 0203 管用テーパねじ（日本産業規格）
※ この記事の法令確認日：2026年6月
資格を取ったら、次はキャリアと年収
施工管理は人手不足で売り手市場です。今の待遇に不満があるなら、建設業界に強い転職エージェントに相談だけでもしておくと、自分の市場価値と選択肢が見えます。
登録・相談は無料
受験ガイド・人気記事
隠れる前の状態を写真で残す
ドレインまわりの漏水は、少し雨が降った程度では症状が出にくく、大雨で大量の雨水が一気に流れるときに顕在化しやすい性質があります。しかも防水材で覆われた後は、ドレインへの巻き込み状態を後から目視できません。
だからこそ、防水施工直後の水張り試験に加えて、防水材で隠れる前のドレイン巻き込み状態を写真で残すことを一工程として組み込みます。竣工後のトラブル対応で、隠れた部位の施工証明になります。
