カーテンウォール工事の施工管理とは？方立工法・ユニット工法の違いと確認ポイント
本ページはプロモーション（アフィリエイト広告）を含みます。
けんせつる
カーテンウォール工事の施工管理って何？どんな場面で使うの？
この記事の要点

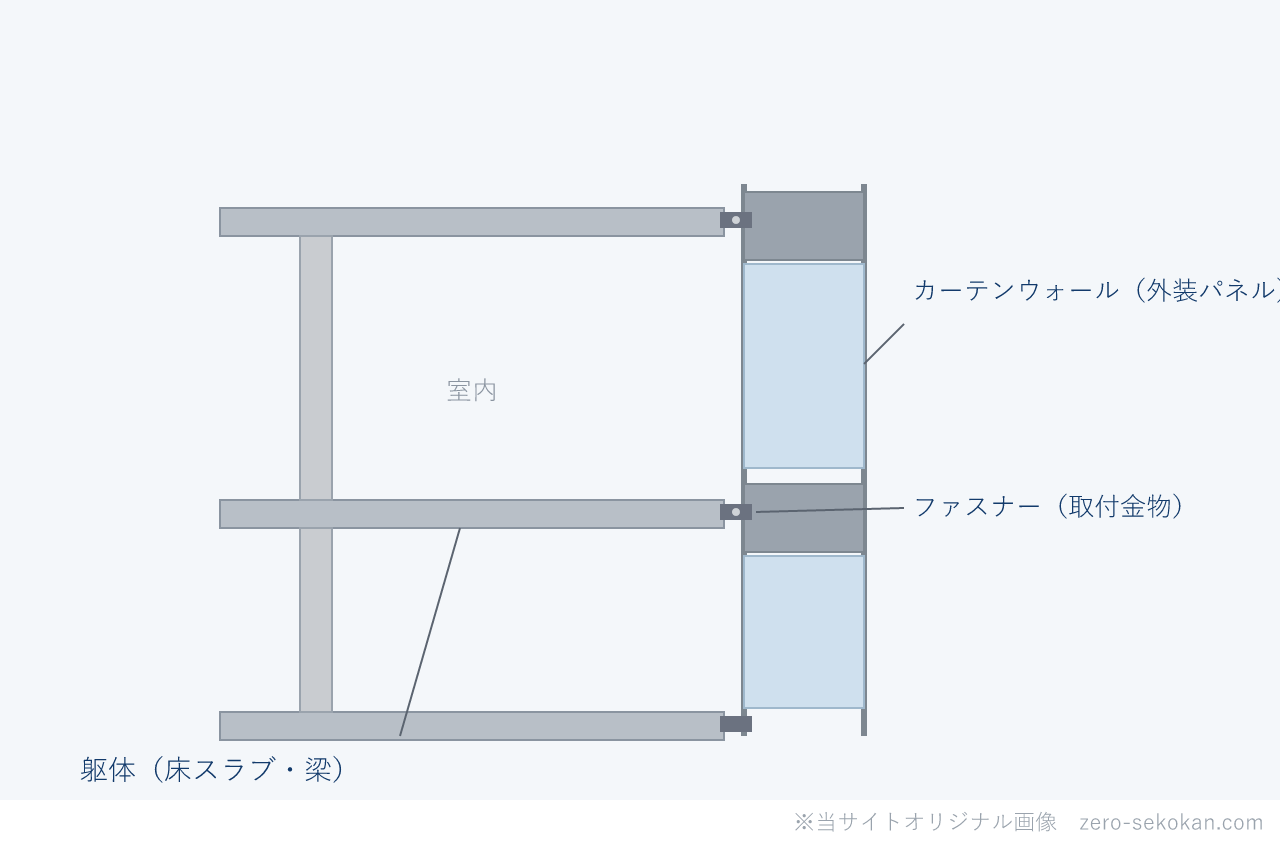

カーテンウォールとは、建物の荷重を負担しない非構造の外壁システムのことです。ガラス・アルミ・スチールなどのパネルを組み合わせて外壁を形成します。
取付工法は方立工法（マリオン工法）とユニット工法の2種類が主で、施工管理ではファスナーの種類・取付精度・層間変位への追従・シーリング処理が確認ポイントになります。
カーテンウォールは高層建築物の外壁に多く使われる工法で、建築施工管理技術検定でも施工管理の問題として出題されます。
ALCパネル・ECPと同様に「地震時の層間変位への追従」が重要な管理ポイントですが、カーテンウォールはより精度の高い取付管理が必要です。
なお、名前の似た「カーテン工事」は窓に吊る布のカーテンの工事で、まったく別の工事です（カーテン工事）。
- ＞ ALCパネル工事の施工管理ポイントを確認する
- ＞ シーリング工事の施工管理ポイントを確認する
これから受験する人は受験ガイド、教材選びはおすすめ参考書・過去問もどうぞ。
テキスト本命わかって合格(うか)る 1級建築施工管理技士 第一次検定 基本テキスト
価格・在庫は各販売ページでご確認ください。1級・2級の参考書・過去問の比較もどうぞ。
方立工法とユニット工法はどう違うか
| 項目 | 方立工法（マリオン工法） | ユニット工法 |
|---|---|---|
| 施工の流れ | 現場で方立（縦枠）・無目（横枠）を組み立ててからガラスやパネルを取り付ける | 工場でパネルユニットとして組み立て済みのものを現場で取り付ける |
| 現場作業量 | 多い（現場での組立が必要） | 少ない（組立済みを吊り上げて固定するだけ） |
| 品質の安定性 | 現場の施工精度に依存する | 工場生産のため品質が安定しやすい |
| 工期 | 比較的長い | 短縮しやすい |
| コスト | 比較的安い | 工場製作コストがかかる |
言い換えると、「方立工法は現場で組み立てる・ユニット工法は工場で組んで現場で吊り付ける」ということです。高層ビルでは工期短縮・品質安定を優先してユニット工法が多く採用されます。
外観の構成方式（マリオン・スパンドレル・グリッド・パネル）
前項の方立工法・ユニット工法が「施工のしかた」による分け方なのに対し、メタルカーテンウォールは「外観（意匠）の構成」によっても分類されます。見える線の向きで呼び名が変わります。
| 構成方式 | 見え方・特徴 |
|---|---|
| マリオン方式 | 方立（縦材）を見付けに表し、縦の線を強調する |
| スパンドレル方式 | スパンドレル（各階の腰壁部＝床・梁を隠す横長パネル）と窓を水平に連続させ、横の線を強調する |
| グリッド方式 | 縦材と横材を格子状に見せる |
| パネル方式（カバー方式） | 階高分を1枚のパネルで覆う |
「マリオン＝縦強調、スパンドレル＝横強調」が基本の対比です。なおスパンドレル部は窓と窓のあいだの不透明な腰壁部分（床スラブ・梁を隠す部位）を指し、上下階の延焼を抑える役割もあります。構成方式は意匠の分類で、施工方式（方立工法・ユニット工法）とは別の見方です。
ファスナー（取付金物）の確認
カーテンウォールはファスナーと呼ばれる取付金物で躯体（スラブ・梁）に固定します。ファスナーの種類と取付精度が施工管理の核心です。
ファスナーの種類
| 種類 | 特徴 |
|---|---|
| ロッキング型ファスナー | パネルが回転することで層間変位を吸収する。縦方向の動きに対応します。 |
| スライド型ファスナー | パネルが水平スライドすることで層間変位を吸収する。 |
| 固定型ファスナー | パネルを固定点に拘束する。変位吸収はほかの部位が担う。 |
ファスナー取付の確認ポイント
- 取付位置の精度：ファスナーの取付位置が設計図通りであることを計測・確認します。位置がずれると下地壁の面ズレや開口寸法の狂いにつながります。
- アンカーボルトの強度・位置：躯体に埋め込まれたアンカーボルトが所定の強度・位置にあるか確認します。打設前に確認できない場合は引き抜き試験を実施します。
- ボルトの締め付け：ファスナーを固定するボルトが適切に締め付けられているか確認します。
独学で二次検定（施工経験記述）の書き方に不安があるなら、添削が受けられる独学サポート事務局の通信講座
で早めにたたき台を用意しておくと安心です。
取付精度の確認
カーテンウォールは外観品質・防水性能の両面で高い取付精度が求められます。
- 通り・垂直の確認：水準器・トランシット・レーザーレベルを用いてパネルの水平・垂直・通り（面一）を確認します。
- 目地幅の均一性：パネル間の目地幅が均一であることを確認します。目地幅のバラツキはシーリング不良・外観不良につながります。
- クリアランスの確認：躯体とカーテンウォールの間のクリアランス（隙間）が設計値通りか確認します。クリアランスが小さすぎると層間変位に追従できず、地震時に躯体と干渉します。
シーリング処理の確認
カーテンウォールの目地シーリングは防水上の最重要工程です。
- シーリング材の種類：ワーキングジョイント（動く目地）には低モジュラスのシーリング材が必要です。設計仕様と一致しているか確認します。
- 充填深さ・幅：シーリング材の充填深さ・幅が仕様通りであるか確認します。浅すぎると耐久性が不足します。
- 接着状態の確認：硬化後にシーリング材が両面（パネルと隣パネル）にしっかり接着しているか確認します。片面接着はシーリング不良の原因になります。
目地の防水方式（オープンジョイントとフィルドジョイント）
カーテンウォールの目地の止水には、大きく2つの考え方があります。前項のシーリングで塞ぐ方法は、このうちのフィルドジョイントにあたります。
| 方式 | 仕組み |
|---|---|
| フィルドジョイント（クローズドジョイント） | 目地をシーリング材で塞いで止水する。シーリングの劣化が漏水に直結する |
| オープンジョイント | 目地を完全に塞がず、目地内部に外気と等圧の空気層（等圧空間）をつくる。雨水を押し込む内外の圧力差をなくし、水が入りにくくする（等圧理論）。外側に水返し、室内側に気密ライン（エアバリア）を設ける |
オープンジョイントは「圧力差をなくして雨を入れない」、フィルドジョイントは「シールで塞いで止める」考え方です。オープンジョイントでは、室内側の気密が止水の要になります。
層間ふさぎ（防火・防煙）
カーテンウォールと床スラブ端部のあいだには、構造的にすき間ができます。火災時にこのすき間を炎や煙が通って上下階へ回り込むのを防ぐため、すき間に耐火材を充填します。これが層間ふさぎ（層間塞ぎ材）です。
- 材料：ロックウールなどの耐火材を、各階の床スラブ端部とカーテンウォールのすき間に隙間なく充填する。
- 確認ポイント：パネルの裏側で隠れる前に、層間ふさぎ材が連続して充填・固定され、欠損やすき間がないかを確認する。地震時の層間変位でずれない納まりかも確認する。
層間ふさぎは、上下階を隔てる防火区画（層間区画）を成立させる重要な部位です。目地の防水とあわせて、隠れる前の確認と記録が要になります。
混同しやすい用語の整理
方立（マリオン）vs 無目（トランサム）
方立（マリオン）はカーテンウォールの縦方向の枠材です。無目（トランサム）は横方向の枠材です。
方立と無目で格子状のフレームを形成し、ガラスやパネルをはめ込む構造です。「方立工法」という名称は縦の方立を骨格として現場で組み立てる工法からきています。
カーテンウォール vs ALC・ECP
どれも非構造の外壁パネルですが、カーテンウォールはアルミ・ガラスなどで構成した外壁システム全体を指します。ALC・ECPはセメント系の外壁パネル材料を指します。
カーテンウォールにはガラスカーテンウォール（全面ガラス）やメタルカーテンウォール（金属パネル）などの種類があります。
理解度チェック
カーテンウォールで工場でパネルを組み立て済みにして現場で取り付ける工法は？
ユニット工法。工場生産で品質が安定しやすく工期短縮できるが、工場製作コストがかかる。
現場での組立が必要な方立工法（マリオン工法）と区別する。
カーテンウォールで地震時の層間変位を吸収するための金物を何というか？
ファスナー。ロッキング型（パネルが回転して変位吸収）・スライド型（パネルがスライドして変位吸収）・固定型がある。
カーテンウォールの縦枠と横枠の名称は？
縦枠＝方立（マリオン）、横枠＝無目（トランサム）。この2部材で格子状フレームを構成してガラスやパネルをはめ込む。
まとめ
- 方立工法は現場で方立・無目を組み立てる。ユニット工法は工場で組んで現場で吊り付ける。
- ファスナーはロッキング型・スライド型・固定型があり、層間変位への追従方法で使い分ける。
- 取付精度（通り・垂直・目地幅・クリアランス）をレーザーレベル等で確認・記録する。
- シーリングはワーキングジョイントに低モジュラス材を使い、充填深さ・接着状態をパネル番号と対応させて記録する。
＞ ALCパネル工事の施工管理ポイントを確認する
＞ シーリング工事の施工管理ポイントを確認する
仕上げ・内装工事の施工管理は仕上げ・内装にまとめています。
過去問本命1級建築施工管理 第一次検定 問題解説集
独学がきつい・第二次の経験記述に不安があるなら、添削まで付く通信講座も選択肢です。経験記述の添削・独学サポート事務局を見る／内容と料金の解説
独学の教材は1級のおすすめ参考書・過去問に、試験のしくみ・勉強法は受験ガイドにまとめています。
参考法令・規格
- JASS 14（カーテンウォール工事）－日本建築学会
- 公共建築工事標準仕様書（建築工事編）第17章 カーテンウォール工事
※ この記事の法令確認日：2026年5月
